XLC-25-H-DA2 Led driver 300mA~1050mA 9V~54V Dip switch ile seçilebilir DALI2 Dim led trafo

XLC-25-H-DA2

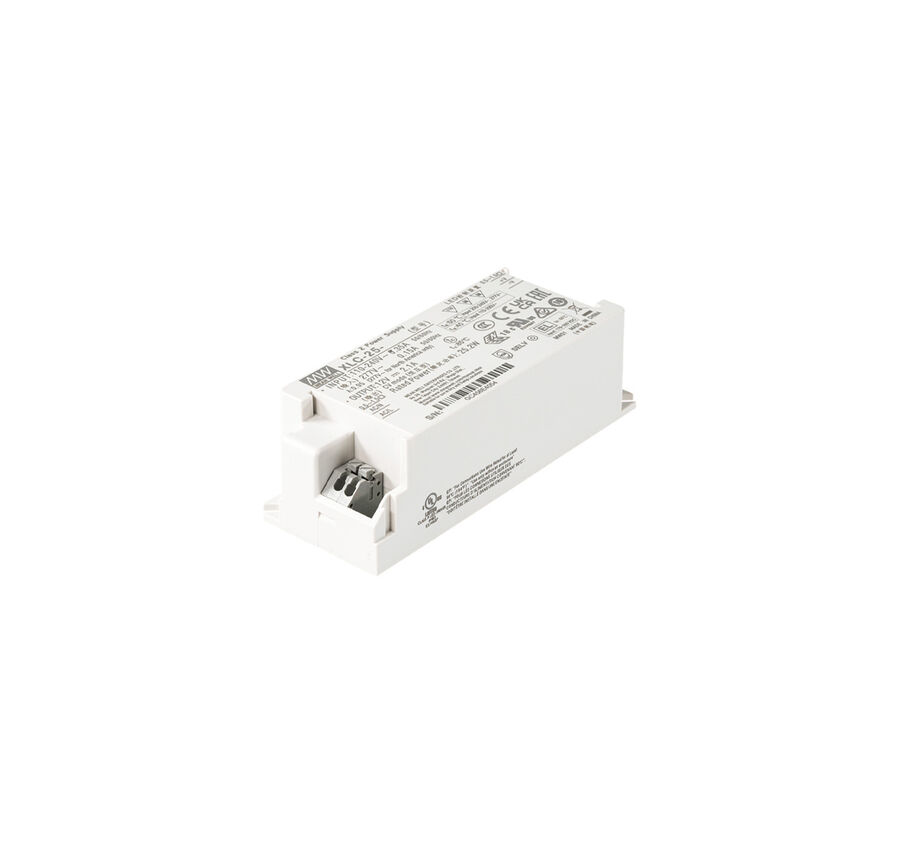

XLC-25-H-DA2, MEAN WELL markasına ait, 25W gücünde, çoklu kademeli sabit güç (Multiple-Stage Constant Power) çıkışlı, dahili DALI-2 dimleme özellikli bir LED sürücüdür (LED driver). Daha önce paylaştığım XLC-60-24-DA2'den farklı olarak bu model sabit gerilim (Constant Voltage) değil, sabit akım/sabit güç (Constant Current/Constant Power) çıkışlıdır — "H" kodu, çıkış akımının DIP switch veya NFC ile ayarlanabilen çoklu kademeli sabit güç tipini belirtir.

Teknik Özellikler;

• Marka: MEAN WELL
• Model: XLC-25-H-DA2
• Ürün Tipi: Çoklu Kademeli Sabit Güç LED Sürücü, DALI-2 dimleme
• Açık Devre Gerilimi (Open Circuit Voltage): 60V
• Varsayılan Çıkış Akımı: 700mA
• Çıkış Akımı Ayar Aralığı (DIP Switch veya NFC ile): 0,3–1,05A
• Sabit Akım Bölgesi (Constant Current Region): 9–54V
• Anma Gücü: 25W
• Akım Dalgalanması (Current Ripple): <%4
• Akım Toleransı: ±%5
• Dimleme Aralığı: %0–%100
• Kurulma/Yükselme Süresi: 500ms, 100ms (230VAC) / 1000ms, 100ms (115VAC)
• Giriş Gerilim Aralığı: 100–305V AC / 141–400V DC
• Giriş Frekans Aralığı: 47–63 Hz
• Güç Faktörü (PF): ≥0,97 (115VAC), ≥0,95 (230VAC), ≥0,92 (277VAC) tam yükte
• Verimlilik (Tipik): %88 (500mA/50V çıkışta, DIP switch veya NFC ile ayarlı ölçülmüş)
• AC Giriş Akımı: 0,35A (115VAC), 0,18A (230VAC), 0,15A (277VAC)
• Ani Giriş Akımı (Inrush): 10A (soğuk başlatma, 230VAC, twidth=100µs, %50 Ipeak'te ölçülmüş, NEMA 410 uyumlu)
• 16A Sigortada Maks. Cihaz Sayısı: 71 adet (Tip B) / 71 adet (Tip C) @230VAC
• Kaçak Akım: <0,75mA / 277VAC
• Bekleme Gücü Tüketimi: <0,5W (dimleme kapalı)
• Kısa Devre Koruması: Hiccup modu, otomatik kurtarma
• Aşırı Sıcaklık Koruması: DA2 tipi: Kademe 1 %75 yüke derating, Kademe 2 %50 yüke derating, otomatik kurtarma; Blank & B tipi: en düşük çıkış seviyesine derating, otomatik kurtarma
• Çalışma Sıcaklığı: Tcase = -25°C ile +85°C
• Maks. Case Sıcaklığı: 85°C
• Çalışma Nem Aralığı: %20–%90 RH, yoğuşmasız
• Depolama Sıcaklığı / Nem: -40°C ile +80°C, %10–%95 RH
• Sıcaklık Katsayısı: ±%0,03/°C (0–50°C)
• Titreşim: 10–500Hz, 2G, 10dk/döngü, X/Y/Z eksenlerinde 60dk
• Dimleme Yöntemi: DALI-2 (DT6) dijital dimleme + PUSH dimming
• PUSH Dimming Fonksiyonları: Kısa basış (0,1–1sn) ON/OFF; çift tıklama (1,5sn içinde) %100 dimleme; uzun basış (1,5–10sn) yön değiştirerek dimleme
• DALI Standardı: IEC62386-101, 102, 207
• Dayanım Gerilimi (Withstand Voltage): I/P-O/P: 3,75kVAC
• İzolasyon Direnci: I/P-O/P: >100MΩ / 500VDC / 25°C / %70 RH
• Flicker: PstLM ≤1, SVM ≤0,4
• Güvenlik Standartları: ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 (acil aydınlatma uyumlu, DC giriş 176–280VDC), BS EN/EN62384 independent, BIS IS15885(Part2/Sec13), GBT195101, GBT19510213, EAC TP TC004, UL8750 (Class P), CSA C22.2 No.250.13-12
• MTBF: 3949,8K saat min. (Telcordia SR-332, Bellcore), 338,5K saat min. (MIL-HDBK-217F, 25°C)
• Boyutlar: 107 × 40 × 32 mm (Built-in tip) — S (Independent) tipi 147 × 40 × 32 mm
• Ağırlık/Paketleme: 141,6g; 60 adet/koli: 8,4kg / 0,58 CUFT (standart tip); 160g; 50 adet/koli: 8,1kg / 0,57 CUFT (S-tip)
• Tahmini Ömür: >50.000 saat (Tcase ≈70°C veya altında)

Çıkış Akım Kademeleri (DIP Switch ile seçilebilir);

• 300mA (Vo aralığı: 9–54V)
• 350mA (9–54V)
• 400mA (9–54V)
• 500mA (9–50V)
• 600mA (9–42V)
• 700mA — varsayılan (9–36V)
• 900mA (9–28V)
• 1050mA (9–24V)

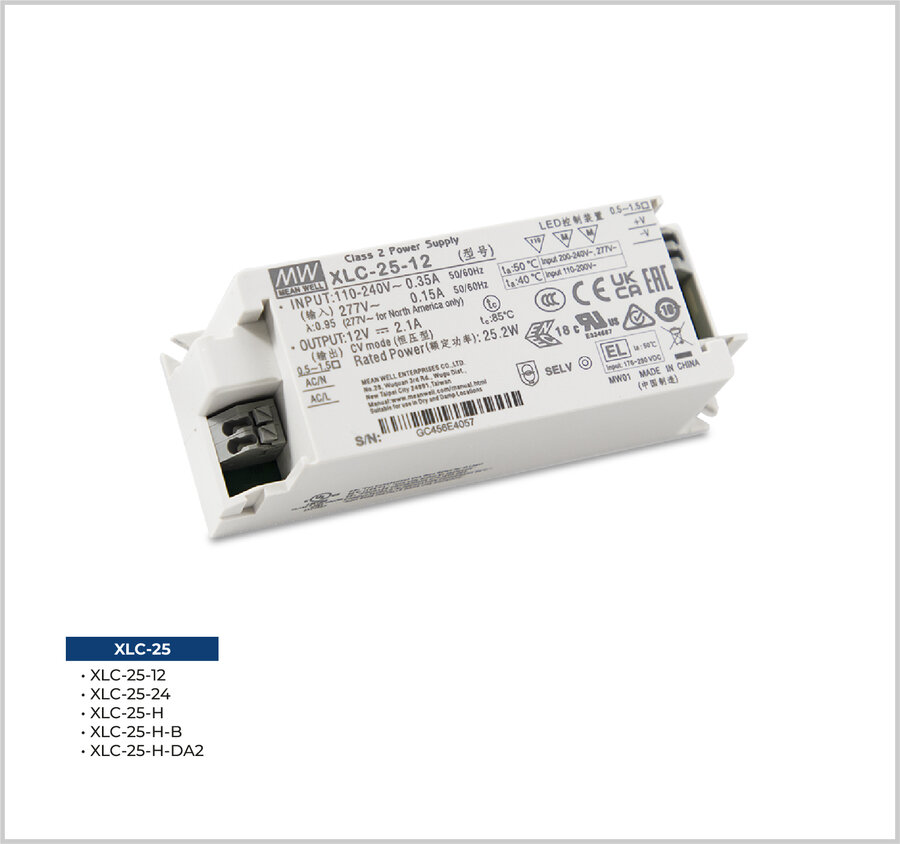

Resmi MEAN WELL datasheet'inde (XLC-25-SPEC, 20 Ocak 2025), XLC-25 serisinin hem sabit gerilim (12V/24V) hem de çoklu kademeli sabit güç (H-tipi) versiyonlarını kapsadığı; XLC-25-H-DA2'nin ise NFC veya DIP switch ile 300mA–1050mA arasında ayarlanabilir sabit güç çıkışına ve DALI-2 dimleme desteğine sahip olduğu görülmektedir. Çıkış akımı NFC ile MEAN WELL mobil uygulaması üzerinden de ayarlanabilmektedir.

Temel Kullanım Alanları;

• Gömme spot (recessed light) armatürleri
• Downlight uygulamaları
• Panel light aydınlatma
• Ticari aydınlatma projeleri
• Dekoratif aydınlatma
• LED şerit ve modül aydınlatma (sabit akım gerektiren LED yükleri)
• DALI dijital aydınlatma sistemleri
• Acil aydınlatma (emergency lighting) uygulamaları (DC giriş 176–280VDC ile)
• Farklı akım kademesi gerektiren esnek LED armatür tasarımları

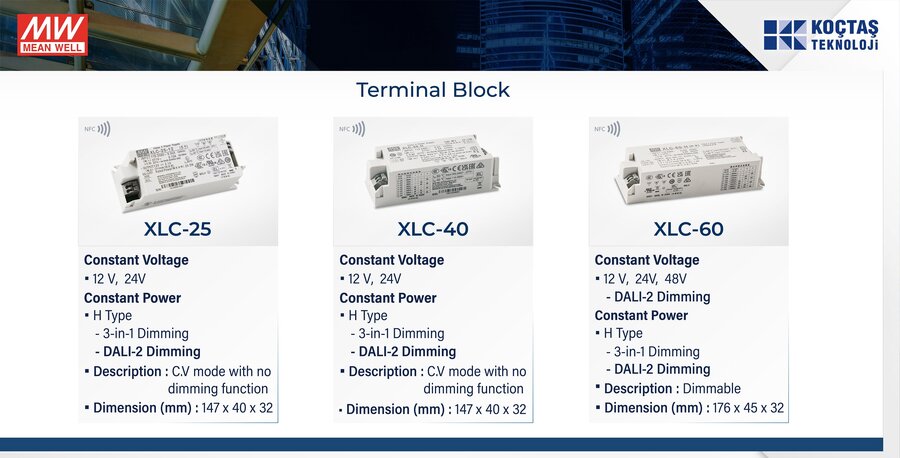

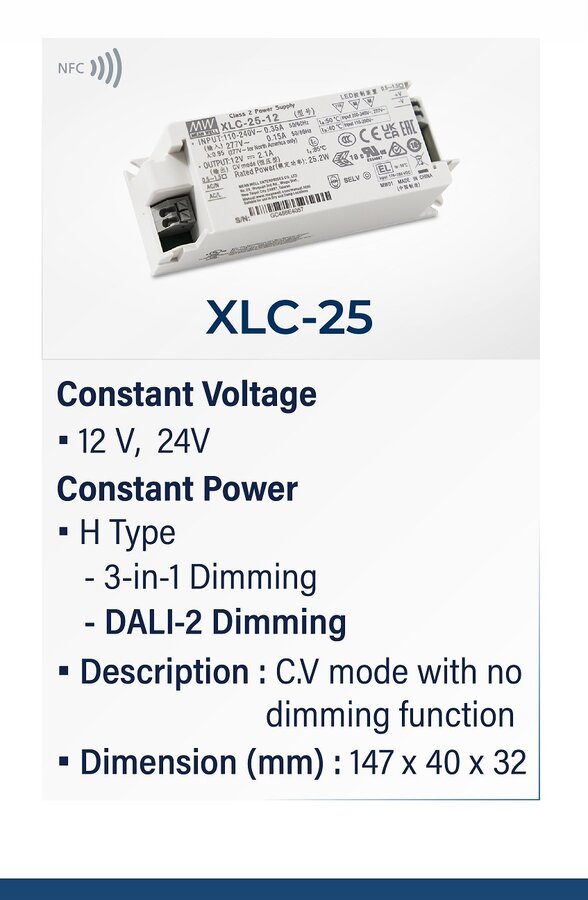

MEAN WELL, XLC-25 serisini özellikle DALI-2 ve 3-in-1 dimleme desteğiyle esnek aydınlatma kontrolü sunan, aynı zamanda DIP switch veya NFC ile çıkış akımının sahada ayarlanabildiği kompakt bir sabit güç LED sürücü serisi olarak konumlandırmaktadır.

XLC-25-H  datasheet, pdf
