STW7C2PB

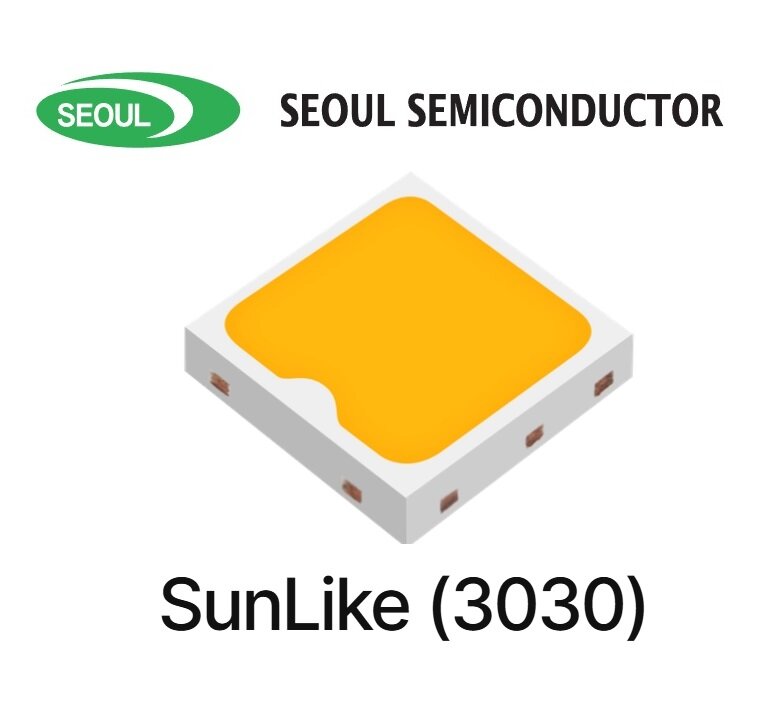

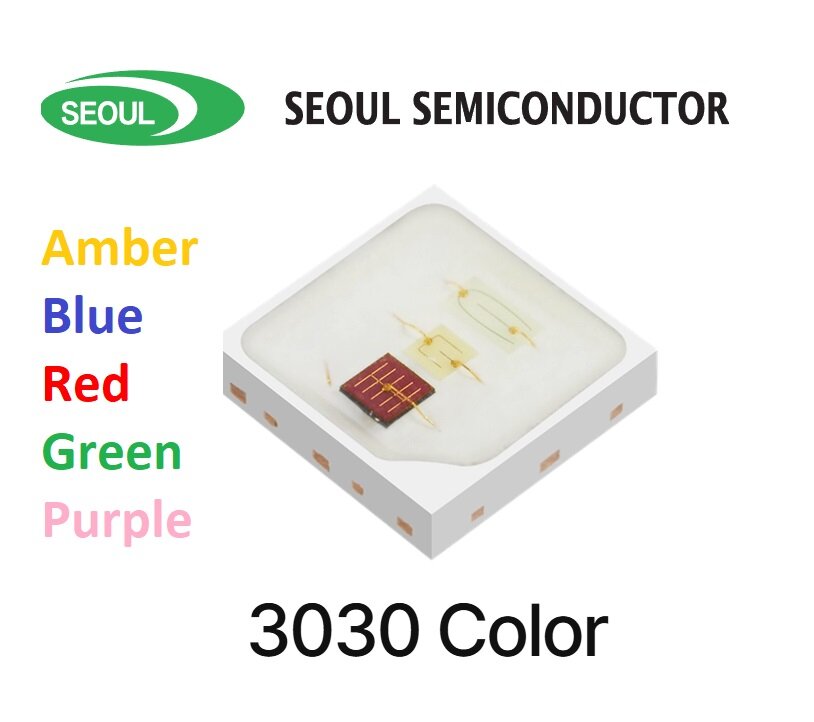

STW7C2PB, Seoul Semiconductor'a ait, 3030 boyut serisinden, orta-yüksek güç (Mid/High Power) SMD LED'dir. Beyaz renkli, yüzey montaj (surface-mount) LED, standart paket boyutunda (3,0×3,0×0,6mm) üretilmiştir. Kalıplanmış plastik reflektör üzerine oturan bir lead frame substrat yapısına sahiptir; die, reflektör kavitesi içine yerleştirilmiş ve silikonla kaplanmıştır. STW7C2PB, aynı ailenin (S1W0-3030xx7003) referans kodu olup, farklı renk sıcaklıklarında (2700K–6500K) tam part number'lar üretilmektedir.

Teknik Özellikler;

• Marka: Seoul Semiconductor
• Model / Referans Kod: STW7C2PB (E2 varyantı)
• Tam Ürün Ailesi Kodu: S1W0-3030xx7003-00000000-0P005
• Ürün Tipi: Mid-Power LED, 3030 Serisi
• Paket Boyutu: 3,0 × 3,0 × 0,6 mm
• Maks. Sürücü Akımı: 400mA
• Maks. Güç: 1,37W
• CRI (Min.): 70
• Renk Sıcaklığı Seçenekleri: 2700K, 3000K, 3500K, 4000K, 5000K, 5700K, 6500K

Tipik Elektro-Optik Karakteristikler (IF=65mA, Tj=25°C, RH%30);

• İleri Akım (Forward Current, IF): 65mA
• İleri Gerilim (Forward Voltage, VF): Min. 2,7V – Tip. 2,75V – Maks. 2,8V
• CRI (Ra): Min. 70 – Tip. 80
• Görüş Açısı (2θ½): 120°
• Termal Direnç (Junction to Solder, RθJ-S): 10°C/W
• ESD Hassasiyeti (HBM): Class 3A (JEDEC JS-001-2017)

Luminous Flux Değerleri (IF=65mA, Tj=25°C, RH%30);

• 6500K: Min. 35,1 – Tip. 38,0 – Maks. 40,5 lm
• 5700K: Min. 35,1 – Tip. 38,0 – Maks. 40,5 lm
• 5000K: Min. 37,5 – Tip. 38,5 – Maks. 42,0 lm
• 4000K: Min. 37,5 – Tip. 39,0 – Maks. 42,0 lm
• 3500K: Min. 35,1 – Tip. 38,0 – Maks. 40,5 lm
• 3000K: Min. 35,1 – Tip. 37,5 – Maks. 40,5 lm
• 2700K: Min. 33,9 – Tip. 36,0 – Maks. 39,0 lm

Mutlak Maksimum Değerler;

• İleri Akım (Forward Current, IF): 400mA
• Güç Kaybı (Power Dissipation, PD): 1,37W
• Junction Sıcaklığı (Tj): Maks. 125°C
• Çalışma Sıcaklığı (Topr): -40°C ile +85°C
• Depolama Sıcaklığı (Tstg): -40°C ile +100°C

Renk Bin Yapısı (Tj=25°C, IF=65mA);

• Flux Bin Kodları: U3 (33,9–35,1lm), U7 (35,1–37,5lm), V5 (37,5–39,0lm), W0 (39,0–40,5lm), W5 (40,5–42,0lm)
• VF Bin Kodu: Y1 (2,7–2,8V)
• Binning: 3-step / 4-step MacAdam ellipse seçenekleri mevcut

Diğer;

• Paketleme: Tape & Reel, 4.500 adet/makara
• RoHS: Uyumlu
• Lehim Uyumluluğu: Kurşunsuz (Pb-free) reflow soldering
• Depolama Koşulu: 5°C–30°C, maks. %50 RH

Resmi Seoul Semiconductor datasheet'inde (Rev 1.1, 16 Nisan 2019) STW7C2PB'nin, aynı 3030 paket ailesindeki "S" tipi versiyonlara (STW7C2SB gibi) göre daha yüksek maksimum sürücü akımı (400mA'a karşı 200mA) ve tek chip yapısına bağlı daha düşük ileri gerilim (2,75V'a karşı ~6V) sunduğu görülmektedir; bu da genellikle daha basit, tek hücreli sürücü tasarımlarına imkan tanır.

Temel Kullanım Alanları;

• Replacement lamp uygulamaları (ampul, tüp)
• Ticari aydınlatma

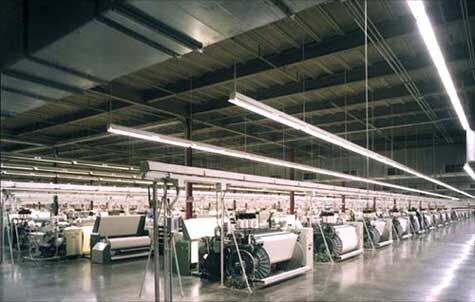

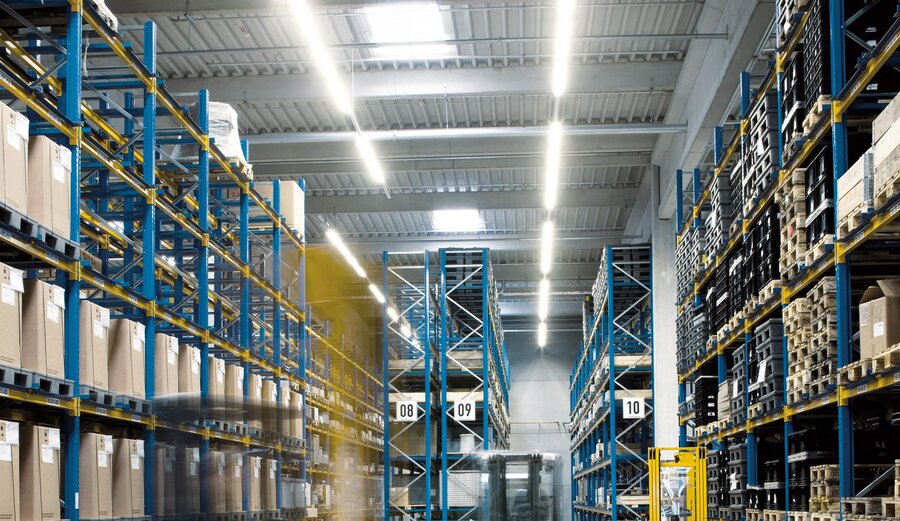

• Endüstriyel aydınlatma
• Konut (residential) aydınlatması
• LED bulb ve downlight armatürleri
• Genel amaçlı iç mekan aydınlatma modülleri
• Orta-yüksek güç gerektiren kompakt LED çözümleri

Seoul Semiconductor, 3030 serisini özellikle kompakt paket boyutu, yüksek termal dayanıklılık ve uygun sistem maliyeti (best system cost) sunarak orta-yüksek güç aydınlatma uygulamaları için konumlandırmaktadır.
