XLN-60-48-DA2

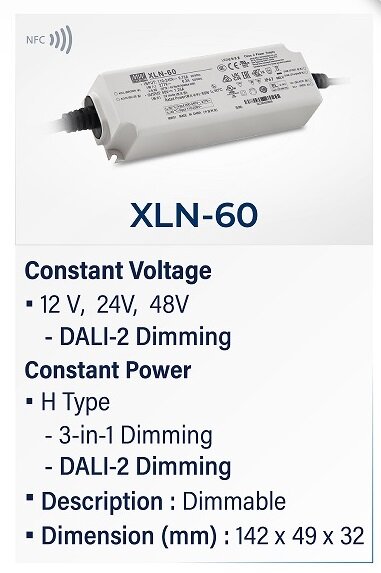

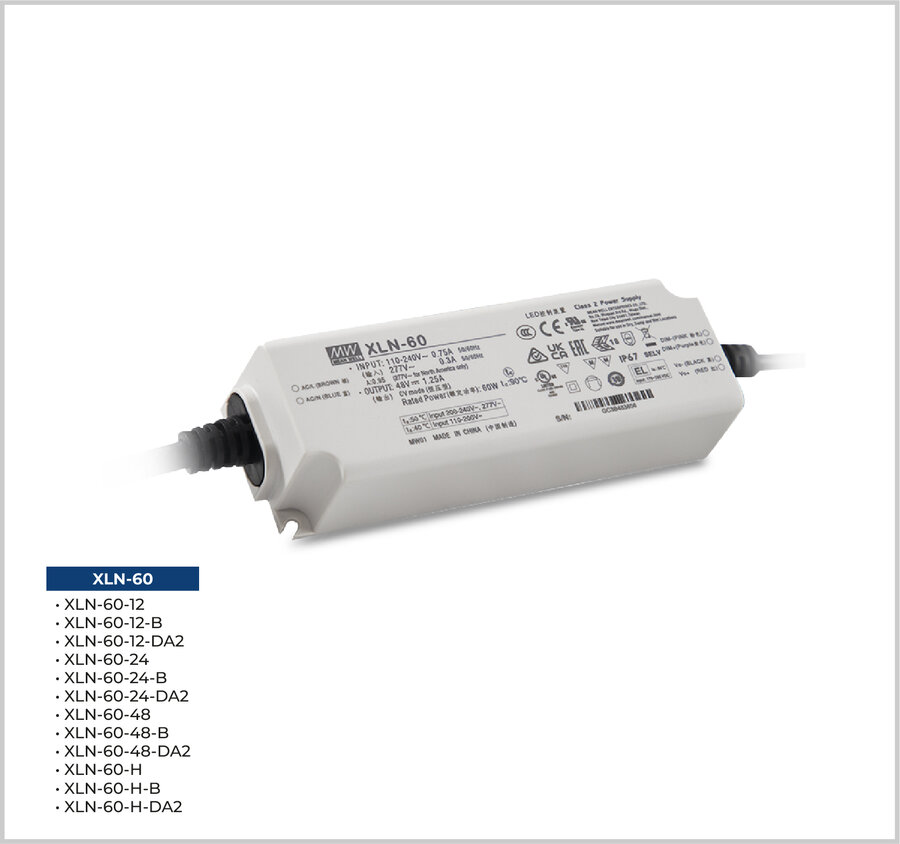

XLN-60-48-DA2, MEAN WELL markasına ait, 60W gücünde 48V sabit gerilim (Constant Voltage) çıkışlı, dahili DALI-2 dimleme özellikli bir LED sürücüdür (LED driver). XLN-60 serisinin DA2 tipi versiyonu olan bu model, DALI-2 (DT6) dijital dimleme protokolü ve PUSH dimming fonksiyonunu bir arada sunar. IP67 koruma sınıfına sahip tam gövde dolgulu (fully encapsulated) yapısı sayesinde nemli/dış mekan uygulamalarına uygundur.
Teknik Özellikler;
- Marka: MEAN WELL
- Model: XLN-60-48-DA2
- Ürün Tipi: Sabit Gerilim (Constant Voltage) LED Sürücü, DALI-2 dimleme
- Çıkış Gerilimi: 48V DC
- Varsayılan Çıkış Akımı: 1,25A
- Anma Gücü: 60W
- Kurulma/Yükselme Süresi: 800ms, 180ms (230VAC) / 1000ms, 180ms (115VAC)
- Giriş Gerilim Aralığı: 100–305V AC / 155–400V DC
- Giriş Frekans Aralığı: 47–63 Hz
- Güç Faktörü (PF): ≥0,95 (115VAC), ≥0,95 (230VAC), ≥0,9 (277VAC) tam yükte
- Toplam Harmonik Distorsiyon (THD): <%20 (yük ≥%60/230VAC; yük ≥%75/277VAC), <%10 (yük %100/230VAC)
- Verimlilik (Tipik): %88
- AC Giriş Akımı: 0,75A (115VAC), 0,35A (230VAC), 0,3A (277VAC)
- Ani Giriş Akımı (Inrush): 15A (soğuk başlatma, 230VAC)
- 16A Sigortada Maks. Cihaz Sayısı: 25 adet (Tip B) / 36 adet (Tip C) @230VAC
- Kaçak Akım: <0,75mA / 277VAC
- Bekleme Gücü Tüketimi: <0,5W (dimleme kapalı, B/DA2 tipi için)
- Aşırı Yük Koruması: %105–%200 anma gücü, Hiccup modu (otomatik kurtarma)
- Kısa Devre Koruması: Hiccup modu, otomatik kurtarma
- Aşırı Gerilim Koruması: 52–63V, çıkışı kapatır, yeniden güç verilince toparlanır
- Aşırı Sıcaklık Koruması: Çıkışı kapatır, arıza giderilince otomatik toparlanır
- Çalışma Sıcaklığı: Tcase = -25°C ile +90°C
- Maks. Case Sıcaklığı: 90°C
- Çalışma Nem Aralığı: %20–%90 RH, yoğuşmasız
- Depolama Sıcaklığı / Nem: -40°C ile +80°C, %10–%95 RH
- Sıcaklık Katsayısı: ±%0,03/°C (0–50°C)
- Titreşim: 10–500Hz, 2G, 10dk/döngü, X/Y/Z eksenlerinde 60dk
- Koruma Sınıfı: IP67 (tam dolgulu gövde)
- İzolasyon Dayanımı: I/P-O/P 3,75 kVAC
- İzolasyon Direnci: I/P-O/P >100 MΩ / 500VDC / 25°C / %70 RH
- Flicker: PstLM ≤1, SVM ≤0,4
- MTBF: 4053,7K saat min. (Telcordia SR-332), 329,4K saat min. (MIL-HDBK-217F, 25°C)
- Boyutlar: 141,5 × 49 × 32 mm (U×G×Y)
- Ağırlık: 0,49 kg (30 adet/koli: 15,7 kg / 0,81 CUFT)
- Dimleme Yöntemi: DALI-2 (DT6) dijital dimleme + PUSH dimming
- PWM Çıkış Frekansı: 3,2 kHz (Tipik, DA2 tipi)
- PUSH Dimming Fonksiyonları: Kısa basış (0,1–1sn) ON/OFF; çift tıklama (1,5sn içinde) %100 dimleme; uzun basış (1,5–10sn) yön değiştirerek dimleme
- DALI Standardı: IEC62386-101, 102, 207
- Güvenlik Standartları: UL8750 (Tip "HL" ve Class P), CSA C22.2 No.250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 (acil aydınlatma uyumlu, DC giriş 176–280VDC), BS EN/EN62384, BIS IS15885, GB/T19510.1/213, EAC TP TC 004; AS/NZS 61347-1/2-13 referanslı tasarım
- Tahmini Ömür: 50.000 saat (Tcase ≈75°C veya altında)
- Garanti: 5 yıl
- RoHS: Uyumlu
Resmi MEAN WELL datasheet'inde XLN-60 serisi hem 12/24/48V sabit gerilim (B ve DA2 tipi) hem de çoklu kademeli sabit güç (H-tipi, NFC ile ayarlanabilir) versiyonlarını kapsamaktadır; DA2-48V versiyonu için varsayılan çıkış akımı 1,25A, verimlilik %88 olarak listelenmiştir.
Temel Kullanım Alanları;
- DALI-2 tabanlı akıllı aydınlatma kontrol sistemleri
- Dış mekan / nemli ortam LED aydınlatma uygulamaları (IP67 sayesinde)
- Ticari ve mimari aydınlatma projeleri
- Merkezi bina otomasyonu ile entegre LED aydınlatma
- Acil aydınlatma (emergency lighting) uygulamaları (DC giriş 176–280VDC ile)
- Peyzaj ve dış cephe aydınlatması
- Push-dim özellikli basit dimleme senaryoları
- Oteller, ofisler, AVM gibi profesyonel aydınlatma sistemleri
- 48V LED modül/şerit sürücü uygulamaları
MEAN WELL, XLN-60 serisini özellikle DALI-2 protokolüyle dijital dimleme gerektiren ve aynı zamanda IP67 koruma seviyesi talep eden LED aydınlatma projeleri için konumlandırmaktadır. Serinin B-tipi (0-10V/PWM/direnç dimleme) ve H-tipi (NFC ile ayarlanabilir sabit güç) versiyonları da bulunmaktadır; DA2-tipi ise özellikle DALI-2 + Push dimming kombinasyonunu tercih eden projeler içindir.
