XTR-960-24 - Ray Montaj Slim, Trifaze Güç Kaynağı DIN Rail, Power Supply 960W, 24V, 40A.. ince

XTR-960-24

XTR-960-24, MEAN WELL, 960W gücünde, 3 fazlı (3Ø) 320–600V AC giriş kabul eden, ultra ince (96mm genişlik) endüstriyel DIN ray montajlı bir güç kaynağıdır. XTR serisi, önceki nesil TDR/XDR serisinin yerini alan, daha yüksek verimlilik ve daha kompakt tasarım sunan yeni nesil bir üründür. 24V modeli, XTR-960 ailesinin (24V/36V/48V) 24V çıkışlı versiyonudur.

Teknik Özellikler;

• Marka: MEAN WELL
• Model: XTR-960-24
• Ürün Tipi: 3 Fazlı AC/DC Endüstriyel DIN Ray Güç Kaynağı
• Çıkış Gerilimi: 24V DC
• Anma Çıkış Akımı: 40A
• Akım Aralığı: 0–40A
• Anma Çıkış Gücü: 960W
• Peak (Tepe) Akım (5sn): 80A
• Peak (Tepe) Güç (5sn): 1920W (%200 anma gücü)
• Kurulma/Yükselme Süresi: 800ms, 60ms (400VAC) / 600ms, 60ms (500VAC, tam yükte)
• Hold-up Süresi: 20ms (400VAC) / 20ms (500VAC, tam yükte)
• Ripple & Noise (maks.): 120mVp-p
• Gerilim Ayar Aralığı: 24–29V
• Line Regulation: ±%1,0
• Load Regulation: ±%0,5
• Gerilim Doğruluğu: ±%1,0
• Giriş Gerilim Aralığı: 3 Fazlı 320–600V AC (çift faz çalışmaya uygun) / 450–800V DC
• Giriş Frekans Aralığı: 47–63 Hz
• Verimlilik (Tipik): %95
• Güç Faktörü (Tipik): PF≥0,92 (400VAC), PF≥0,9 (500VAC, tam yükte)
• Ani Giriş Akımı (Tipik): Soğuk başlatma 10A/500VAC
• Kaçak Akım: <3,5mA / 530VAC
• Boşta Güç Tüketimi (Tipik): <3,1W (uzaktan kontrol ile) / <6,5W
• Aşırı Gerilim Koruması: 30–35V
• Aşırı Yük Koruması: %105–%200 anma gücü 5 saniye korunur, ardından çıkış gerilimi %30–%100 aralığındaysa sabit akım moduna geçer (kapanmaz); çıkış gerilimi %30'un altına düşerse hiccup moduna girer
• Aşırı Sıcaklık Koruması: Çıkışı kapatır, sıcaklık düşünce otomatik toparlanır
• Çalışma Sıcaklığı: -40°C ile +85°C (derating eğrisine göre)
• Çalışma Nem Aralığı: %20–%95 RH, yoğuşmasız
• Depolama Sıcaklığı / Nem: -40°C ile +85°C, %10–%95 RH, yoğuşmasız
• Sıcaklık Katsayısı: ±%0,03/°C (0–60°C)
• Titreşim: Bileşen: 10–500Hz, 2G, 10dk/döngü, X/Y/Z eksenlerinde 60dk; Montaj: IEC60068-2-6 uyumlu
• Paralel Kullanım: 4 üniteye kadar, toplam 3840W'a kadar (3+1 yedekli)
• DC OK Röle Kontağı: Var (maks. 30VDC/1A, 30VAC/0,5A dirençli yük)
• Dayanım Gerilimi (Withstand Voltage): I/P-O/P: 4,87kVAC, I/P-FG: 2,5kVAC, O/P-FG: 0,5kVAC, O/P-DC OK: 0,5kVAC
• İzolasyon Direnci: I/P-O/P, I/P-FG, O/P-FG: >100MΩ / 500VDC / 25°C / %70 RH
• Aşırı Gerilim Kategorisi: OVC III
• Güvenlik Standartları: UL121201/CSA C22.2 NO.213.17 Class I, Div.2 Group A,B,C,D Tehlikeli Bölgeler T4; UL61010; TUV BS EN/EN62368-1, BS EN/EN61558-1/-2-16, BS EN/EN61010; CB IEC62368-1, IEC61558-1, IEC61010; RCM AS/NZS 62368-1, AS/NZS 61558-1/-2-16; BSMI CNS15598-1; CCC GB4943.1; EAC TPTC004; Marine DNV (yalnızca GL tipi); KC KC62368-1 ve BIS IS13252 (Part1):2010 (başvuru aşamasında)
• MTBF: 936,0K saat min. (Telcordia SR-332, Bellcore), 117,5K saat min. (MIL-HDBK-217F, 25°C)
• Boyutlar: 96 × 125,2 × 132 mm (G×Y×D)
• Ağırlık: 1,8 kg; 6 adet/koli: 15kg / 1,1 CUFT
• Garanti: 5 yıl
• Soğutma: Fansız, doğal hava soğutmalı tasarım
• Maks. Çalışma Rakımı: 5000m

Resmi MEAN WELL datasheet'inde (XTR-960-SPEC), XTR-960'ın dahili aktif akım paylaşım (current sharing) fonksiyonuna sahip olduğu ve 4 üniteye kadar paralel bağlanarak daha yüksek çıkış gücü sağlayabildiği belirtilmektedir; paralel ünitelerin çıkış gerilim farkı 0,2V'tan az olmalı ve minimum yük, toplam yükün %5'inden büyük olmalıdır.

Temel Kullanım Alanları;

• Endüstriyel kontrol sistemleri
• Yarı iletken (semiconductor) üretim ekipmanları
• Fabrika otomasyonu
• Elektromekanik ekipmanlar
• Güç altyapısı uygulamaları
• Yenilenebilir enerji ekipmanları
• Ağ switch'leri ve haberleşme ekipmanları
• Yüksek güvenilirlik gerektiren 3 fazlı endüstriyel sistemler
• Tehlikeli bölge (hazardous location) uygulamaları (C1D2 sertifikasıyla)
• Denizcilik (marine) uygulamaları (GL tipi ile, DNV sertifikalı)

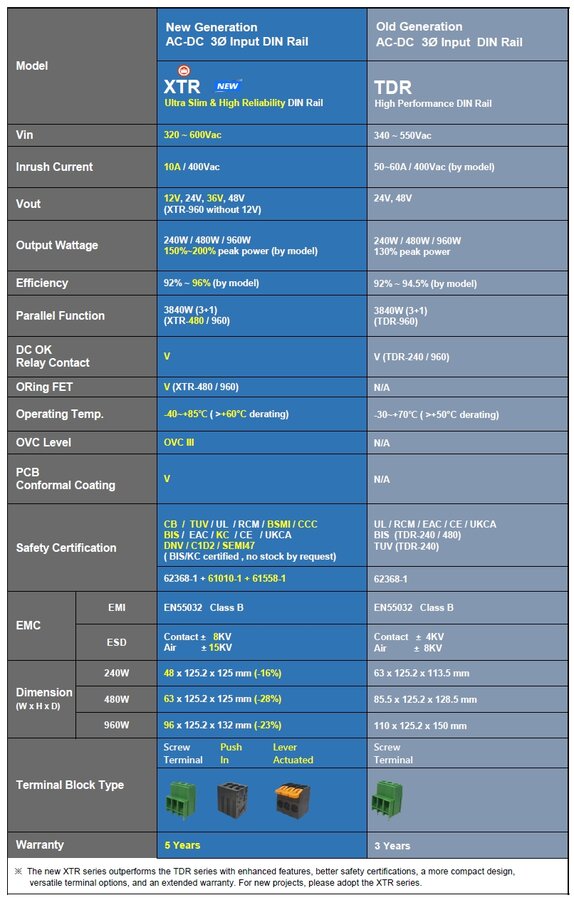

MEAN WELL, XTR-960 serisini önceki nesil TDR-960 serisinin tam bir yükseltmesi ve yerine geçen ürünü olarak konumlandırmaktadır; daha küçük boyut, daha geniş çıkış gerilimi seçenekleri (12V/24V/36V/48V), daha yüksek verimlilik ve daha uzun garanti süresi sunmaktadır.
