XTR-480-36 Ray Montaj Slim, Trifaze Güç Kaynağı DIN Rail, Power Supply 480W, 36V, 13.3A. ince
XTR-480-36
XTR-480-36, MEAN WELL markasına ait, 480W gücünde, 3 fazlı (3Ø) 320–600V AC giriş kabul eden, ultra ince (63mm genişlik) endüstriyel DIN ray montajlı bir güç kaynağıdır. XTR-480 serisi, önceki nesil TDR-480 serisinin yerini alan, daha yüksek verimlilik ve daha kompakt tasarım sunan yeni nesil bir üründür. 36V modeli, XTR-480 ailesinin (12V/24V/36V/48V) 36V çıkışlı versiyonudur.
Teknik Özellikler;
- Marka: MEAN WELL
- Model: XTR-480-36
- Ürün Tipi: 3 Fazlı AC/DC Endüstriyel DIN Ray Güç Kaynağı
- Çıkış Gerilimi: 36V DC
- Anma Çıkış Akımı: 13,3A
- Akım Aralığı: 0–13,3A
- Anma Çıkış Gücü: 478,8W
- Peak (Tepe) Akım (5sn): 26,7A
- Peak (Tepe) Güç (5sn): 961W (~%200 anma gücü)
- Kurulma/Yükselme Süresi: 800ms, 60ms (400VAC) / 600ms, 60ms (500VAC, tam yükte)
- Hold-up Süresi: 20ms (400VAC) / 20ms (500VAC, tam yükte)
- Ripple & Noise (maks.): 150mVp-p
- Gerilim Ayar Aralığı: 36–42V
- Line Regulation: ±%1,0
- Load Regulation: ±%0,5
- Gerilim Doğruluğu: ±%1,0
- Giriş Gerilim Aralığı: 3 Fazlı 320–600V AC (çift faz çalışmaya uygun) / 450–800V DC
- Giriş Frekans Aralığı: 47–63 Hz
- Verimlilik (Tipik): %94,5
- Güç Faktörü (Tipik): PF≥0,9 (400VAC), PF≥0,88 (500VAC, tam yükte)
- Ani Giriş Akımı (Tipik): Soğuk başlatma 10A/500VAC
- Kaçak Akım: <3,5mA / 530VAC
- AC Giriş Akımı (Tipik): 0,85A (400VAC), 0,7A (500VAC)
- Boşta Güç Tüketimi (Tipik): 3,0W (400VAC) / 5,0W
- Aşırı Gerilim Koruması: 43–50V
- Aşırı Yük Koruması: %105–%200 anma gücü 5 saniyeden fazla korunur, ardından Vo=%30–%100 aralığında sabit akım sınırlamasına geçer (kapanmaz)
- Aşırı Sıcaklık Koruması: Çıkışı kapatır veya hiccup moduna girer, sıcaklık düşünce otomatik toparlanır
- Çalışma Sıcaklığı: -40°C ile +85°C (derating eğrisine göre)
- Çalışma Nem Aralığı: %20–%95 RH, yoğuşmasız
- Depolama Sıcaklığı / Nem: -40°C ile +85°C, %10–%95 RH, yoğuşmasız
- Sıcaklık Katsayısı: ±%0,03/°C (0–60°C)
- Titreşim: Bileşen: 10–500Hz, 2G, 10dk/döngü, X/Y/Z eksenlerinde 60dk; Montaj: IEC60068-2-6 uyumlu
- Paralel Kullanım: 4 üniteye kadar, toplam 1920W'a kadar (3+1 yedekli)
- DC OK Röle Kontağı: Var (maks. 30VDC/1A, 30VAC/0,5A dirençli yük)
- Dayanım Gerilimi (Withstand Voltage): I/P-O/P: 4,87kVAC, I/P-FG: 2,5kVAC, O/P-FG: 0,5kVAC, O/P-DC OK: 0,5kVAC
- İzolasyon Direnci: I/P-O/P, I/P-FG, O/P-FG: >100MΩ / 500VDC / 25°C / %70 RH
- Aşırı Gerilim Kategorisi: OVC III
- Güvenlik Standartları: UL121201/CSA C22.2 NO.213.17 Class I, Div.2 Group A,B,C,D Tehlikeli Bölgeler T4; UL/CUL 61010-1/-2-201; BS EN/EN62368-1, BS EN/EN61558-1/-2-16, BS EN/EN61010-1/-2-201; IEC 62368-1, IEC 61558-1/2-16, IEC 61010-1/-2-201; RCM; BSMI CNS15598-1; CCC GB4943.1; EAC TPTC004; Marine DNV (yalnızca GL tipi); SEMI F47; KC 62368-1 ve BIS IS13252 (Part1) (talebe bağlı, stokta değil)
- MTBF: 1267,7K saat min. (Telcordia SR-332, Bellcore), 167,4K saat min. (MIL-HDBK-217F, 25°C)
- Boyutlar: 63 × 125,2 × 125 mm (G×Y×D)
- Ağırlık: 1,18 kg; 8 adet/koli: 11,2kg / 1,28 CUFT
- Garanti: 5 yıl
- Soğutma: Fansız, doğal hava soğutmalı tasarım
- Maks. Çalışma Rakımı: 5000m
Resmi MEAN WELL datasheet'inde (XTR-480-SPEC), XTR-480'in dahili aktif akım paylaşım (current sharing) fonksiyonuna sahip olduğu ve 4 üniteye kadar paralel bağlanarak toplam 1920W'a kadar güç sağlayabildiği belirtilmektedir; XTR-960'a göre daha küçük gövde (63mm'e karşı 96mm) ve daha düşük paralel kapasite sunar.
Temel Kullanım Alanları;
- Endüstriyel kontrol sistemleri
- Yarı iletken (semiconductor) üretim ekipmanları
- Fabrika otomasyonu
- Elektromekanik ekipmanlar
- Güç altyapısı uygulamaları
- Yenilenebilir enerji ekipmanları
- Ağ switch'leri ve haberleşme ekipmanları
- Yüksek güvenilirlik gerektiren 3 fazlı endüstriyel sistemler
- Tehlikeli bölge (hazardous location) uygulamaları (C1D2 sertifikasıyla)
- Denizcilik (marine) uygulamaları (GL tipi ile, DNV sertifikalı)

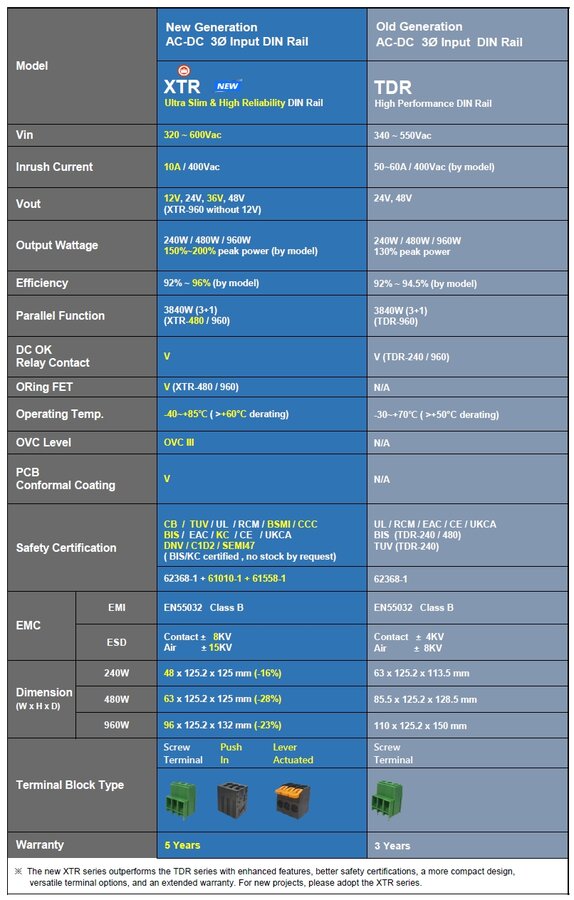

MEAN WELL, XTR-480 serisini önceki nesil TDR-480 serisinin tam bir yükseltmesi ve yerine geçen ürünü olarak konumlandırmaktadır; daha küçük boyut, daha geniş çıkış gerilimi seçenekleri (12V/24V/36V/48V), daha yüksek verimlilik ve daha uzun garanti süresi sunmaktadır.
