XTR-240-48

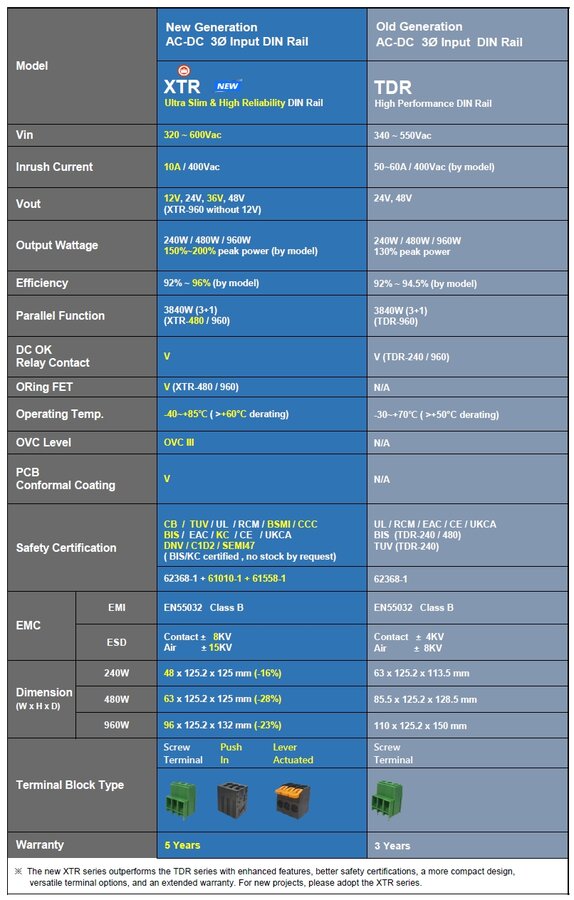

XTR-240-48, MEAN WELL markasına ait, 240W gücünde, 3 fazlı (3Ø) 320–600V AC giriş kabul eden, ultra ince (48mm genişlik) endüstriyel DIN ray montajlı bir güç kaynağıdır. XTR-240 serisi, önceki nesil TDR-240 serisinin yerini alan, daha yüksek verimlilik ve daha kompakt tasarım sunan yeni nesil bir üründür. 48V modeli, XTR-240 ailesinin (12V/24V/36V/48V) en yüksek çıkış gerilimli versiyonudur.

Teknik Özellikler;

• Marka: MEAN WELL
• Model: XTR-240-48
• Ürün Tipi: 3 Fazlı AC/DC Endüstriyel DIN Ray Güç Kaynağı
• Çıkış Gerilimi: 48V DC
• Anma Çıkış Akımı: 5A
• Akım Aralığı: 0–5A
• Anma Çıkış Gücü: 240W
• Peak (Tepe) Akım (5sn): 7,5A
• Peak (Tepe) Güç (5sn): 360W (%150 anma gücü)
• Kurulma/Yükselme Süresi: 2000ms, 60ms (400VAC) / 1500ms, 60ms (500VAC, tam yükte)
• Hold-up Süresi: 20ms (400VAC) / 40ms (500VAC, tam yükte)
• Ripple & Noise (maks.): 120mVp-p
• Gerilim Ayar Aralığı: 48–55V
• Line Regulation: ±%1,0
• Load Regulation: ±%0,5
• Gerilim Doğruluğu: ±%1,0
• Giriş Gerilim Aralığı: 3 Fazlı 320–600V AC (L1,L3,FG veya L2,L3,FG bağlantısıyla çift faz çalışmaya uygun) / 450–800V DC
• Giriş Frekans Aralığı: 47–63 Hz
• Verimlilik (Tipik): %94
• Güç Faktörü (Tipik): PF≥0,53 (400VAC), PF≥0,52 (500VAC, tam yükte)
• Ani Giriş Akımı (Tipik): Soğuk başlatma 10A/400VAC
• Kaçak Akım: <2mA / 530VAC
• AC Giriş Akımı (Tipik): 0,69A (400VAC), 0,9A (500VAC)
• Boşta Güç Tüketimi: 2,5W @500VAC
• Aşırı Gerilim Koruması: 56–65V
• Aşırı Yük Koruması: Normal olarak %110–%150 anma gücünde 5 saniyeden fazla çalışır, ardından çıkış gerilimi %30'un üzerindeyse kapanmadan sabit akım sınırlamasına geçer; %150'nin üzerinde ise sabit akım sınırlaması ve otomatik kurtarma
• Aşırı Sıcaklık Koruması: Çıkışı kapatır, sıcaklık düşünce otomatik toparlanır
• Çalışma Sıcaklığı: -40°C ile +85°C (derating eğrisine göre)
• Çalışma Nem Aralığı: %20–%95 RH, yoğuşmasız
• Depolama Sıcaklığı / Nem: -40°C ile +85°C, %10–%95 RH, yoğuşmasız
• Sıcaklık Katsayısı: ±%0,03/°C (0–60°C)
• Titreşim: Bileşen: 10–500Hz, 2G, 10dk/döngü, X/Y/Z eksenlerinde 60dk; Montaj: IEC60068-2-6 uyumlu
• Paralel Kullanım (opsiyonel): 4 üniteye kadar, toplam 960W'a kadar (3+1 yedekli)
• DC OK Röle Kontağı (opsiyonel): Var (maks. 30V/1A dirençli yük)
• Dayanım Gerilimi (Withstand Voltage): I/P-O/P: 4,87kVAC, I/P-FG: 2,5kVAC, O/P-FG: 0,5kVAC, O/P-DC OK (opsiyonel): 0,5kVAC
• İzolasyon Direnci: I/P-O/P, I/P-FG, O/P-FG: >100MΩ / 500VDC / 25°C / %70 RH
• Aşırı Gerilim Kategorisi: OVC III (2000m rakıma kadar) / OVC II (5000m rakıma kadar)
• Maks. Çalışma Rakımı: 5000m
• Güvenlik Standartları: Class I, Div.2 Group A,B,C,D Tehlikeli Bölgeler T4; UL61010; DEKRA BS EN/EN62368-1, BS EN/EN61558-1/-2-16, BS EN/EN61010; CB IEC62368-1, IEC61558-1, IEC61010; RCM AS/NZS 62368-1, AS/NZS 61558-1/-2-16; BIS IS13252 (Part1):2010; KC KC62368-1; BSMI CNS15598-1; CCC GB4943.1; EAC TPTC004
• Boyutlar: 48 × 125,2 × 125 mm (G×Y×D)
• Soğutma: Fansız, doğal hava soğutmalı tasarım

Resmi MEAN WELL datasheet'inde (XTR-240-SPEC, Preliminary), XTR-240'ın diğer XTR ailesi üyelerinden (480, 960) farklı olarak paralel kullanım ve DC OK röle kontağı özelliklerinin opsiyonel (isteğe bağlı) olduğu belirtilmektedir; ayrıca çift faz çalışma modu yalnızca L1-L3-FG veya L2-L3-FG bağlantısıyla mümkündür.
