XTR-240-36 - Ray Montaj Slim, Trifaze Güç Kaynağı DIN Rail, Power Supply 240W, 36V, 6.6A. ince
XTR-240-36
XTR-240-36, MEAN WELL markasına ait, 240W gücünde, 3 fazlı (3Ø) 320–600V AC giriş kabul eden, ultra ince (48mm genişlik) endüstriyel DIN ray montajlı bir güç kaynağıdır. XTR-240 serisi, önceki nesil TDR-240 serisinin yerini alan, daha yüksek verimlilik ve daha kompakt tasarım sunan yeni nesil bir üründür. 36V modeli, XTR-240 ailesinin (12V/24V/36V/48V) bir üyesidir.
Teknik Özellikler;
- Marka: MEAN WELL
- Model: XTR-240-36
- Ürün Tipi: 3 Fazlı AC/DC Endüstriyel DIN Ray Güç Kaynağı
- Çıkış Gerilimi: 36V DC
- Anma Çıkış Akımı: 6,66A
- Akım Aralığı: 0–6,66A
- Anma Çıkış Gücü: 239,8W
- Peak (Tepe) Akım (5sn): 15A
- Peak (Tepe) Güç (5sn): 360W (~%150 anma gücü)
- Kurulma/Yükselme Süresi: 2000ms, 60ms (400VAC) / 1500ms, 60ms (500VAC, tam yükte)
- Hold-up Süresi: 20ms (400VAC) / 40ms (500VAC, tam yükte)
- Ripple & Noise (maks.): 120mVp-p
- Gerilim Ayar Aralığı: 36–42V
- Line Regulation: ±%1,0
- Load Regulation: ±%0,5
- Gerilim Doğruluğu: ±%1,0
- Giriş Gerilim Aralığı: 3 Fazlı 320–600V AC (L1,L3,FG veya L2,L3,FG bağlantısıyla çift faz çalışmaya uygun) / 450–800V DC
- Giriş Frekans Aralığı: 47–63 Hz
- Verimlilik (Tipik): %93
- Güç Faktörü (Tipik): PF≥0,53 (400VAC), PF≥0,52 (500VAC, tam yükte)
- Ani Giriş Akımı (Tipik): Soğuk başlatma 10A/400VAC
- Kaçak Akım: <2mA / 530VAC
- AC Giriş Akımı (Tipik): 0,69A (400VAC), 0,9A (500VAC)
- Boşta Güç Tüketimi: 2,5W @500VAC
- Aşırı Gerilim Koruması: 45–54V
- Aşırı Yük Koruması: Normal olarak %110–%150 anma gücünde 5 saniyeden fazla çalışır, ardından çıkış gerilimi %30'un üzerindeyse kapanmadan sabit akım sınırlamasına geçer; %150'nin üzerinde ise sabit akım sınırlaması ve otomatik kurtarma
- Aşırı Sıcaklık Koruması: Çıkışı kapatır, sıcaklık düşünce otomatik toparlanır
- Çalışma Sıcaklığı: -40°C ile +85°C (derating eğrisine göre)
- Çalışma Nem Aralığı: %20–%95 RH, yoğuşmasız
- Depolama Sıcaklığı / Nem: -40°C ile +85°C, %10–%95 RH, yoğuşmasız
- Sıcaklık Katsayısı: ±%0,03/°C (0–60°C)
- Titreşim: Bileşen: 10–500Hz, 2G, 10dk/döngü, X/Y/Z eksenlerinde 60dk; Montaj: IEC60068-2-6 uyumlu
- Paralel Kullanım (opsiyonel): 4 üniteye kadar, toplam 960W'a kadar (3+1 yedekli)
- DC OK Röle Kontağı (opsiyonel): Var (maks. 30V/1A dirençli yük)
- Dayanım Gerilimi (Withstand Voltage): I/P-O/P: 4,87kVAC, I/P-FG: 2,5kVAC, O/P-FG: 0,5kVAC, O/P-DC OK (opsiyonel): 0,5kVAC
- İzolasyon Direnci: I/P-O/P, I/P-FG, O/P-FG: >100MΩ / 500VDC / 25°C / %70 RH
- Aşırı Gerilim Kategorisi: OVC III (2000m rakıma kadar) / OVC II (5000m rakıma kadar)
- Maks. Çalışma Rakımı: 5000m
- Güvenlik Standartları: Class I, Div.2 Group A,B,C,D Tehlikeli Bölgeler T4; UL61010; DEKRA BS EN/EN62368-1, BS EN/EN61558-1/-2-16, BS EN/EN61010; CB IEC62368-1, IEC61558-1, IEC61010; RCM AS/NZS 62368-1, AS/NZS 61558-1/-2-16; BIS IS13252 (Part1):2010; KC KC62368-1; BSMI CNS15598-1; CCC GB4943.1; EAC TPTC004
- Boyutlar: 48 × 125,2 × 125 mm (G×Y×D)
- Soğutma: Fansız, doğal hava soğutmalı tasarım
Resmi MEAN WELL datasheet'inde (XTR-240-SPEC, Preliminary), XTR-240'ın diğer XTR ailesi üyelerinden (480, 960) farklı olarak paralel kullanım ve DC OK röle kontağı özelliklerinin opsiyonel (isteğe bağlı) olduğu belirtilmektedir; ayrıca çift faz çalışma modu yalnızca L1-L3-FG veya L2-L3-FG bağlantısıyla mümkündür.
Temel Kullanım Alanları;
- Endüstriyel kontrol sistemleri
- Yarı iletken (semiconductor) üretim ekipmanları
- Fabrika otomasyonu
- Elektromekanik ekipmanlar
- Güç altyapısı uygulamaları
- Yenilenebilir enerji ekipmanları
- Ağ switch'leri ve haberleşme ekipmanları
- Kompakt alan gerektiren 3 fazlı endüstriyel sistemler
- Tehlikeli bölge (hazardous location) uygulamaları (Class I Div.2 sertifikasıyla)
- Denizcilik (marine) uygulamaları

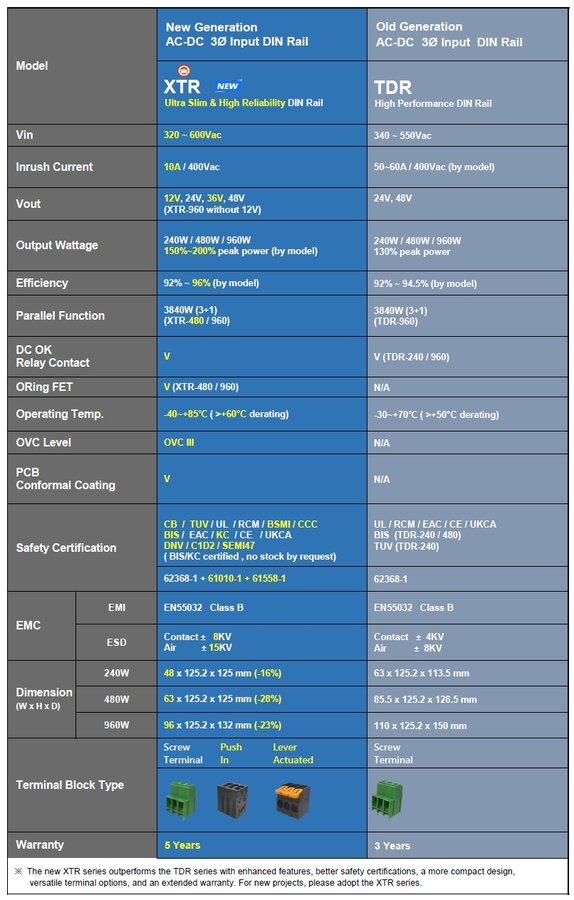

MEAN WELL, XTR-240 serisini önceki nesil TDR-240 serisinin yerine geçen, daha kompakt (48mm) ve düşük güçlü endüstriyel uygulamalar için tasarlanmış bir seri olarak konumlandırmaktadır; XTR-480 ve XTR-960'a göre daha düşük paralel kapasitesi (960W) ve opsiyonel DC OK/paralel özellikleriyle ayrışır.
