XLC-60-24-DA2, DALI2 60W 24Vdc led sürücü DALI dimli led trafo
XLC-60-24-DA2

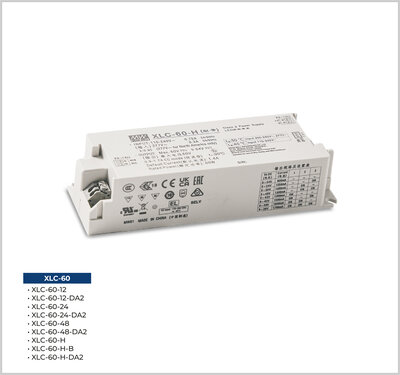

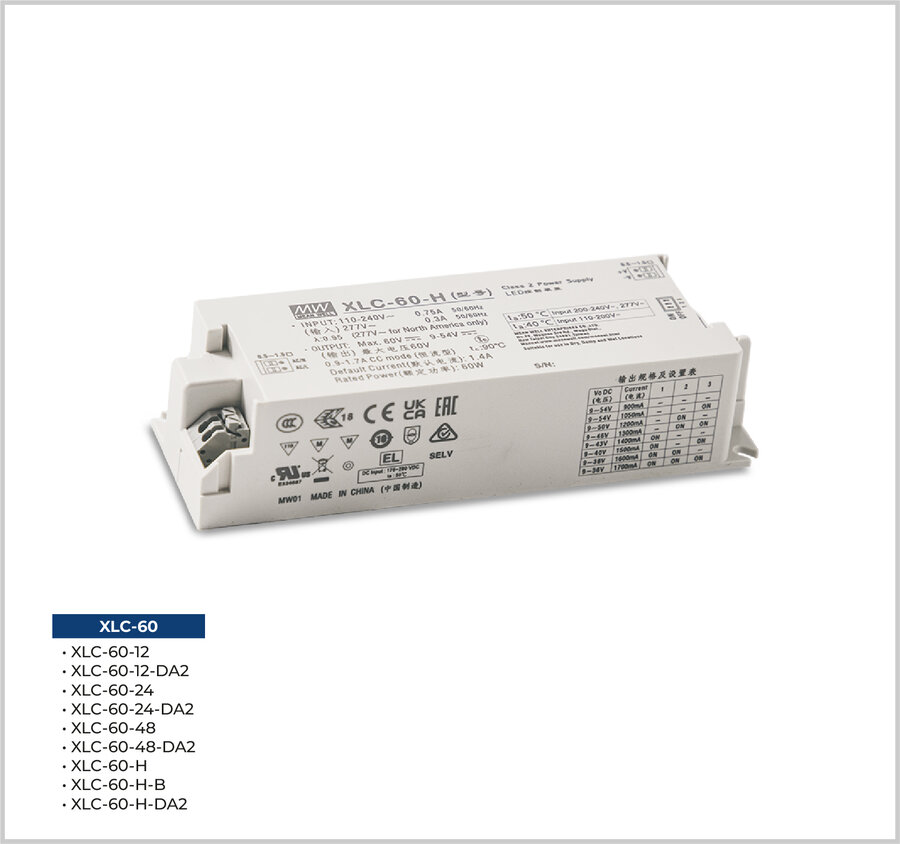

XLC-60-24-DA2, MEAN WELL markasına ait, 60W gücünde, 24V DC sabit gerilim (Constant Voltage) çıkışlı, dahili DALI-2 dimleme özellikli bir LED sürücüdür (LED driver). XLC-60 serisinin DA2 tipi versiyonu olan bu model, DALI-2 (DT6) dijital dimleme protokolü ve PUSH dimming fonksiyonunu bir arada sunar. Plastik gövde, Class II ve PFC tasarımına sahiptir.
Teknik Özellikler;
- Marka: MEAN WELL
- Model: XLC-60-24-DA2
- Ürün Tipi: Sabit Gerilim (Constant Voltage) LED Sürücü, DALI-2 dimleme
- Çıkış Gerilimi: 24V DC
- Varsayılan Çıkış Akımı: 2,5A
- Anma Gücü: 60W
- Kurulma/Yükselme Süresi: 800ms, 180ms (230VAC) / 1000ms, 180ms (115VAC)
- Giriş Gerilim Aralığı: 110–305V AC / 155–400V DC
- Giriş Frekans Aralığı: 47–63 Hz
- Güç Faktörü (PF): ≥0,95 (115VAC), ≥0,95 (230VAC), ≥0,9 (277VAC) tam yükte
- Toplam Harmonik Distorsiyon (THD): <%20 (yük ≥%50/230VAC; yük ≥%75/277VAC), <%10 (yük %100/230VAC ve %100/115VAC)
- Verimlilik (Tipik): %87
- AC Giriş Akımı: 0,75A (115VAC), 0,35A (230VAC), 0,3A (277VAC)
- Ani Giriş Akımı (Inrush): 15A (soğuk başlatma, 230VAC, twidth=310µs, %50 Ipeak'te ölçülmüş, NEMA 410 uyumlu)
- 16A Sigortada Maks. Cihaz Sayısı: 25 adet (Tip B) / 36 adet (Tip C) @230VAC
- Kaçak Akım: <0,75mA / 277VAC
- Bekleme Gücü Tüketimi: <0,5W (dimleme kapalı, standart B/DA2 tipi için, 230VAC'de ölçülmüş)
- Aşırı Yük Koruması: %105–%180 anma gücü, Hiccup modu (otomatik kurtarma)
- Kısa Devre Koruması: Hiccup modu, otomatik kurtarma
- Aşırı Gerilim Koruması: 26–35V, çıkışı kapatır, yeniden güç verilince toparlanır
- Aşırı Sıcaklık Koruması: Çıkışı kapatır, arıza giderilince otomatik toparlanır
- Çalışma Sıcaklığı: Tcase = -25°C ile +90°C
- Maks. Case Sıcaklığı: 90°C
- Çalışma Nem Aralığı: %20–%90 RH, yoğuşmasız
- Depolama Sıcaklığı / Nem: -40°C ile +80°C, %10–%95 RH
- Sıcaklık Katsayısı: ±%0,03/°C (0–50°C)
- Titreşim: 10–500Hz, 2G, 10dk/döngü, X/Y/Z eksenlerinde 60dk
- Dimleme Yöntemi: DALI-2 (DT6) dijital dimleme + PUSH dimming
- PWM Çıkış Frekansı: 3,2 kHz (Tipik, DA2 tipi)
- PUSH Dimming Fonksiyonları: Kısa basış (0,1–1sn) ON/OFF; çift tıklama (1,5sn içinde) %100 dimleme; uzun basış (1,5–10sn) yön değiştirerek dimleme
- DALI Standardı: IEC62386-101, 102, 207
- Dayanım Gerilimi (Withstand Voltage): I/P-O/P: 3,75kVAC
- İzolasyon Direnci: I/P-O/P: >100MΩ / 500VDC / 25°C / %70 RH
- Flicker: PstLM ≤1, SVM ≤0,4
- Güvenlik Standartları: UL8750 (Class P), CSA C22.2 No.250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 (acil aydınlatma uyumlu, DC giriş 176–280VDC), BS EN/EN62384, GB19510.14, GB19510.1, EAC TP TC004
- MTBF: 4130,5K saat min. (Telcordia SR-332, Bellcore), 317,7K saat min. (MIL-HDBK-217F, 25°C)
- Boyutlar: 136 × 45 × 32 mm (U×G×Y)
- Ağırlık/Paketleme: 0,32kg; 40 adet/koli: 13,8kg / 0,48 CUFT
- Tahmini Ömür: 50.000 saat (Tcase ≈75°C veya altında)
- Garanti: 5 yıl

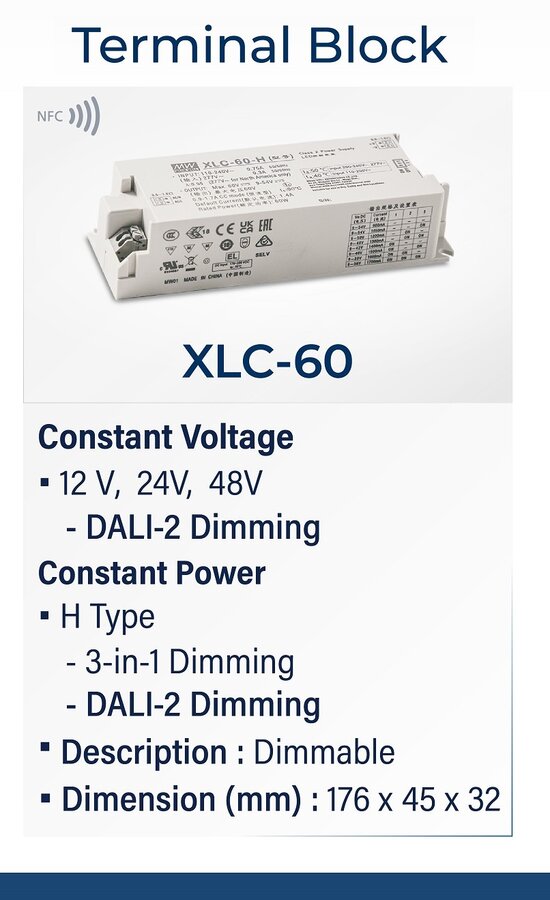

Resmi MEAN WELL datasheet'inde (XLC-60-SPEC, 8 Mart 2024) XLC-60 serisinin, DA2 tipi dışında Blank (dimlenemeyen), B tipi (3-in-1 dimleme) ve H tipi (DIP switch/NFC ile ayarlanabilir sabit güç) versiyonlarını da kapsadığı; XLC-60-24-DA2'nin ise sabit gerilim çıkışlı, DALI-2 dimlemeli versiyon olduğu görülmektedir. XLC-60-24-DA2S (strain-relief kablo girişli, 176mm uzunluğunda) versiyonu da ayrıca mevcuttur.
Temel Kullanım Alanları;
- Gömme spot (recessed light) armatürleri
- Downlight uygulamaları
- Panel light aydınlatma
- Ticari aydınlatma projeleri
- Dekoratif aydınlatma
- LED şerit aydınlatma
- DALI dijital aydınlatma sistemleri
- Acil aydınlatma (emergency lighting) uygulamaları (DC giriş 176–280VDC ile)
MEAN WELL, XLC-60 serisini özellikle DALI-2 ve 3-in-1 dimleme desteğiyle esnek aydınlatma kontrolü sunan, aynı zamanda push-button ile basit dimleme imkanı da sağlayan kompakt bir sabit gerilim LED sürücü serisi olarak konumlandırmaktadır.
