XLC-40-H-DA2, DALI2 Dimli 9-54V dc voltaj aralığında 600 -1400mA Sabit Akım Ayarlı Led Sürücü Trafo, NFC Led driver
XLC-40-H-DA2

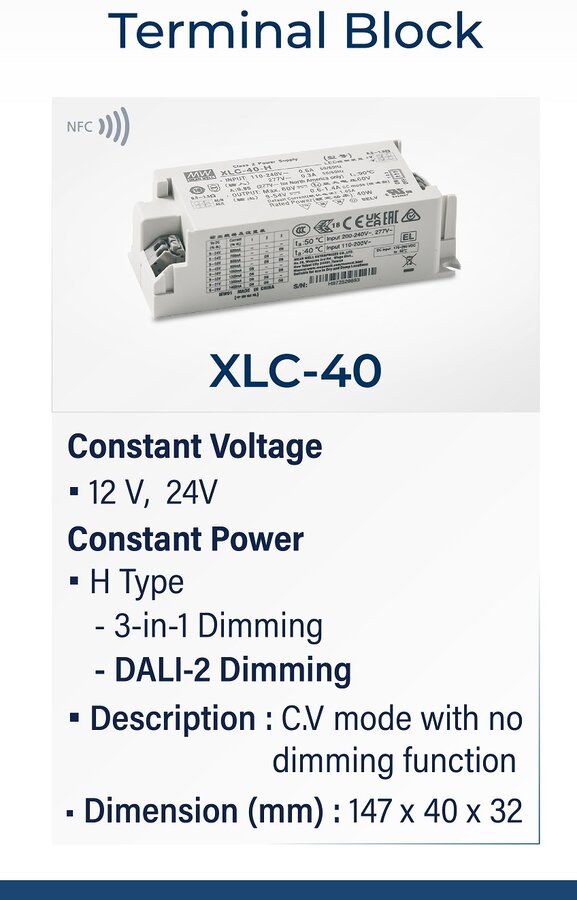

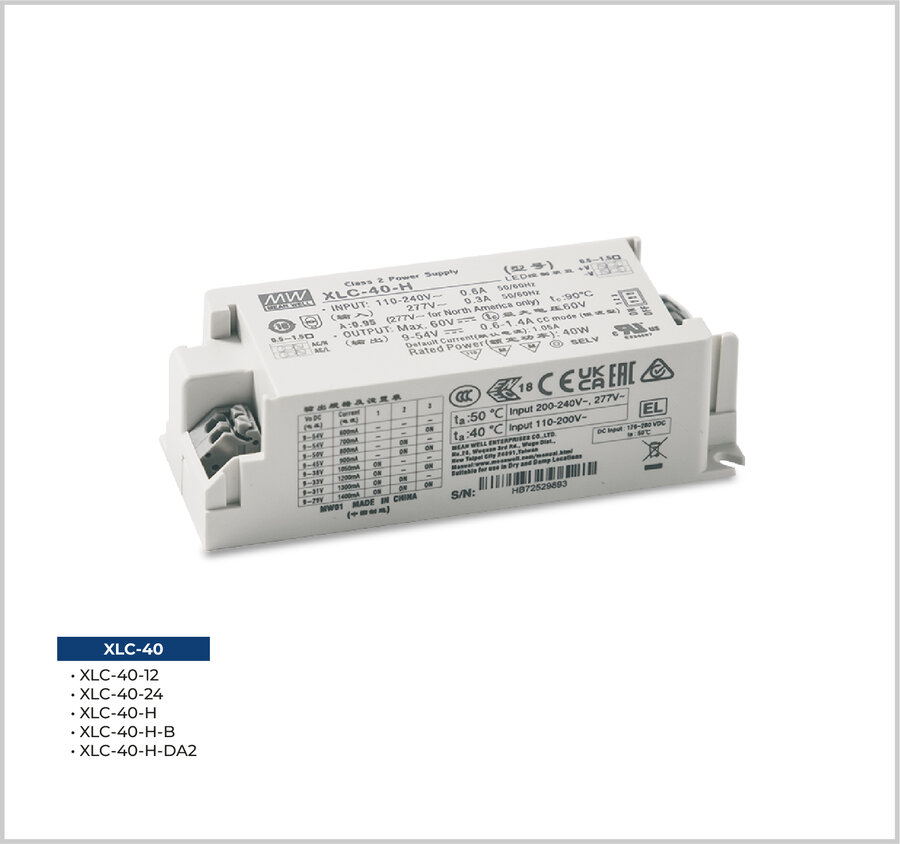

XLC-40-H-DA2, MEAN WELL markasına ait, 40W gücünde, çoklu kademeli sabit güç (Multiple-Stage Constant Power) çıkışlı, terminal blok bağlantılı, dahili DALI-2 dimleme özellikli bir LED sürücüdür (LED driver). Daha önce paylaştığım XLC-25-H-DA2 ile aynı ailenin daha yüksek güçlü versiyonudur — terminal blok çıkış tasarımı ve iç mekan (IP20) tipini paylaşır; çıkış akımı DIP switch veya NFC ile ayarlanabilir.
Teknik Özellikler;
- Marka: MEAN WELL
- Model: XLC-40-H-DA2
- Ürün Tipi: Çoklu Kademeli Sabit Güç LED Sürücü, DALI-2 dimleme
- Açık Devre Gerilimi (Open Circuit Voltage): 60V
- Varsayılan Çıkış Akımı: 1050mA
- Çıkış Akımı Ayar Aralığı (DIP Switch veya NFC ile): 0,6–1,4A
- Sabit Akım Bölgesi (Constant Current Region): 9–54V
- Anma Gücü: 40W
- Akım Dalgalanması (Current Ripple): <%4 (tam yükte)
- Akım Toleransı: ±%5
- Dimleme Aralığı: %0–%100
- Kurulma/Yükselme Süresi: 500ms, 100ms (230VAC) / 1000ms, 100ms (115VAC)
- Giriş Gerilim Aralığı: 100–305V AC / 141–400V DC
- Giriş Frekans Aralığı: 47–63 Hz
- Güç Faktörü (PF): ≥0,97 (115VAC), ≥0,95 (230VAC), ≥0,92 (277VAC) tam yükte
- Verimlilik (Tipik): %88 (800mA/50V çıkışta, DIP switch veya NFC ile ayarlı ölçülmüş)
- AC Giriş Akımı: 0,5A (115VAC), 0,25A (230VAC), 0,2A (277VAC)
- Ani Giriş Akımı (Inrush): 10A (soğuk başlatma, 230VAC, twidth=100µs, %50 Ipeak'te ölçülmüş, NEMA 410 uyumlu)
- 16A Sigortada Maks. Cihaz Sayısı: 51 adet (Tip B) / 51 adet (Tip C) @230VAC
- Kaçak Akım: <0,75mA / 277VAC
- Bekleme Gücü Tüketimi: <0,5W (dimleme kapalı)
- Kısa Devre Koruması: Hiccup modu, otomatik kurtarma
- Aşırı Sıcaklık Koruması: DA2 tipi: Kademe 1 %75 yüke derating, Kademe 2 %50 yüke derating, otomatik kurtarma; Blank & B tipi: en düşük çıkış seviyesine derating, otomatik kurtarma
- Çalışma Sıcaklığı: Tcase = -25°C ile +90°C
- Maks. Case Sıcaklığı: 90°C
- Çalışma Nem Aralığı: %20–%90 RH, yoğuşmasız
- Depolama Sıcaklığı / Nem: -40°C ile +80°C, %10–%95 RH
- Sıcaklık Katsayısı: ±%0,03/°C (0–50°C)
- Titreşim: 10–500Hz, 2G, 10dk/döngü, X/Y/Z eksenlerinde 60dk
- Dimleme Yöntemi: DALI-2 (DT6) dijital dimleme + PUSH dimming
- PUSH Dimming Fonksiyonları: Kısa basış (0,1–1sn) ON/OFF; çift tıklama (1,5sn içinde) %100 dimleme; uzun basış (1,5–10sn) yön değiştirerek dimleme
- DALI Standardı: IEC62386-101, 102, 207
- Dayanım Gerilimi (Withstand Voltage): I/P-O/P: 3,75kVAC
- İzolasyon Direnci: I/P-O/P: >100MΩ / 500VDC / 25°C / %70 RH
- Flicker: PstLM ≤1, SVM ≤0,4
- Güvenlik Standartları: ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 (acil aydınlatma uyumlu, DC giriş 176–280VDC), BS EN/EN62384, BIS IS15885(Part2/Sec13), GBT195101, GBT19510213, EAC TP TC004, UL8750 (Class P), CSA C22.2 No.250.13-12, AS/NZS 61347-1, AS/NZS 61347-2-13
- MTBF: 3935,2K saat min. (Telcordia SR-332, Bellcore), 342,9K saat min. (MIL-HDBK-217F, 25°C)
- Boyutlar: 107 × 40 × 32 mm (Built-in tip) — S (Independent) tipi 147 × 40 × 32 mm
- Ağırlık/Paketleme: 193g; 60 adet/koli: 12,58kg / 0,58 CUFT (standart tip); 210g; 50 adet/koli: 11,5kg / 0,57 CUFT (S-tip)
- Tahmini Ömür: >50.000 saat (Tcase ≈75°C veya altında)
Çıkış Akım Kademeleri (DIP Switch veya NFC ile seçilebilir);
- 600mA (Vo aralığı: 9–54V)
- 700mA (9–54V)
- 800mA (9–50V)
- 900mA (9–45V)
- 1050mA — varsayılan (9–38V)
- 1200mA (9–33V)
- 1300mA (9–31V)
- 1400mA (9–29V)
Resmi MEAN WELL datasheet'inde (XLC-40-SPEC, 20 Ocak 2025), XLC-40'ın XLC-25 ile aynı DIP switch/NFC çift ayar sistemine sahip olduğu, ancak daha yüksek akım kademelerine (600mA–1400mA) çıktığı görülmektedir. XLC-40-H-DA2N (yalnızca NFC ile ayarlanabilen, DIP switch'siz alternatif) versiyonu da ayrıca mevcuttur.
Temel Kullanım Alanları;
- Gömme spot (recessed light) armatürleri
- Downlight uygulamaları
- Panel light aydınlatma
- Ticari aydınlatma projeleri
- Dekoratif aydınlatma
- LED şerit ve modül aydınlatma (sabit akım gerektiren LED yükleri)
- DALI dijital aydınlatma sistemleri
- Acil aydınlatma (emergency lighting) uygulamaları (DC giriş 176–280VDC ile)
- Farklı akım kademesi gerektiren esnek LED armatür tasarımları
MEAN WELL, XLC-40 serisini özellikle DALI-2 ve 3-in-1 dimleme desteğiyle esnek aydınlatma kontrolü sunan, aynı zamanda DIP switch veya NFC ile çıkış akımının sahada ayarlanabildiği kompakt bir sabit güç LED sürücü serisi olarak konumlandırmaktadır.
