XDR-75-24 - Meanwell 75W AC/DC Ultra ince Endüstriyel Ray Montaj Güç Kaynağı

XDR-75-24

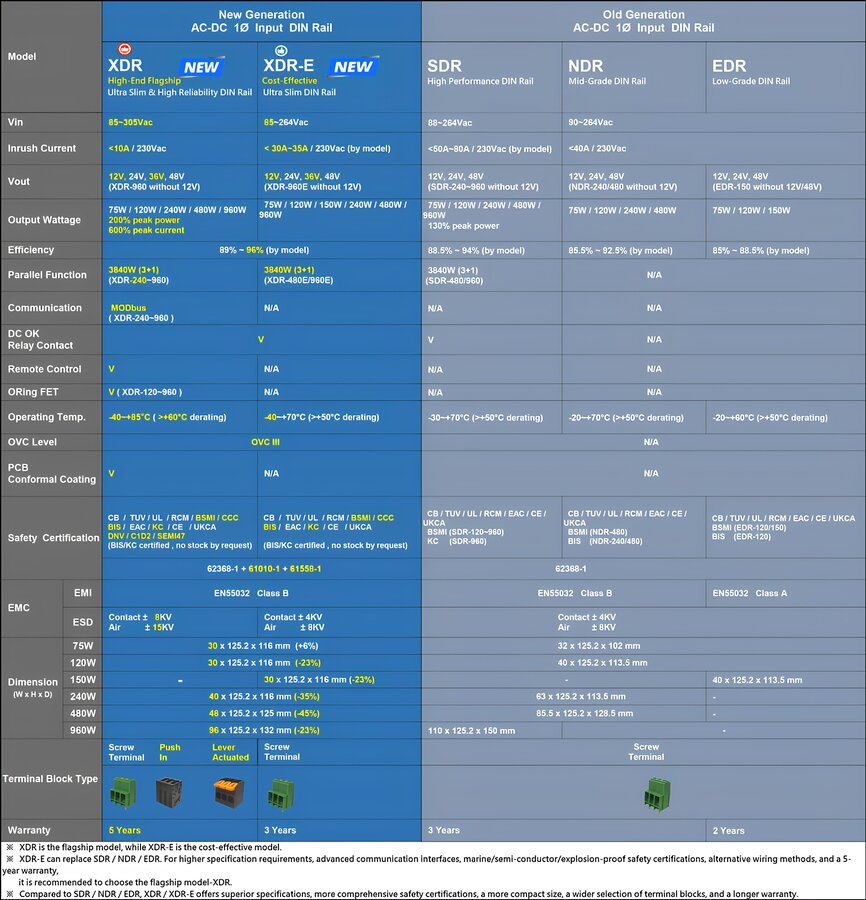

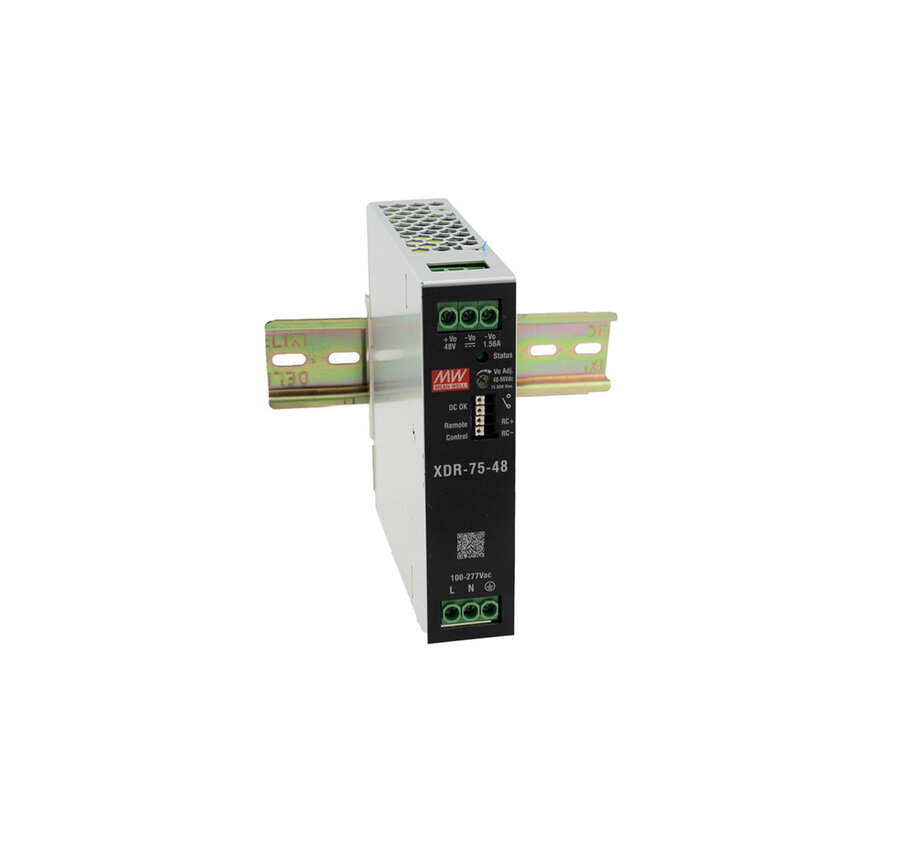

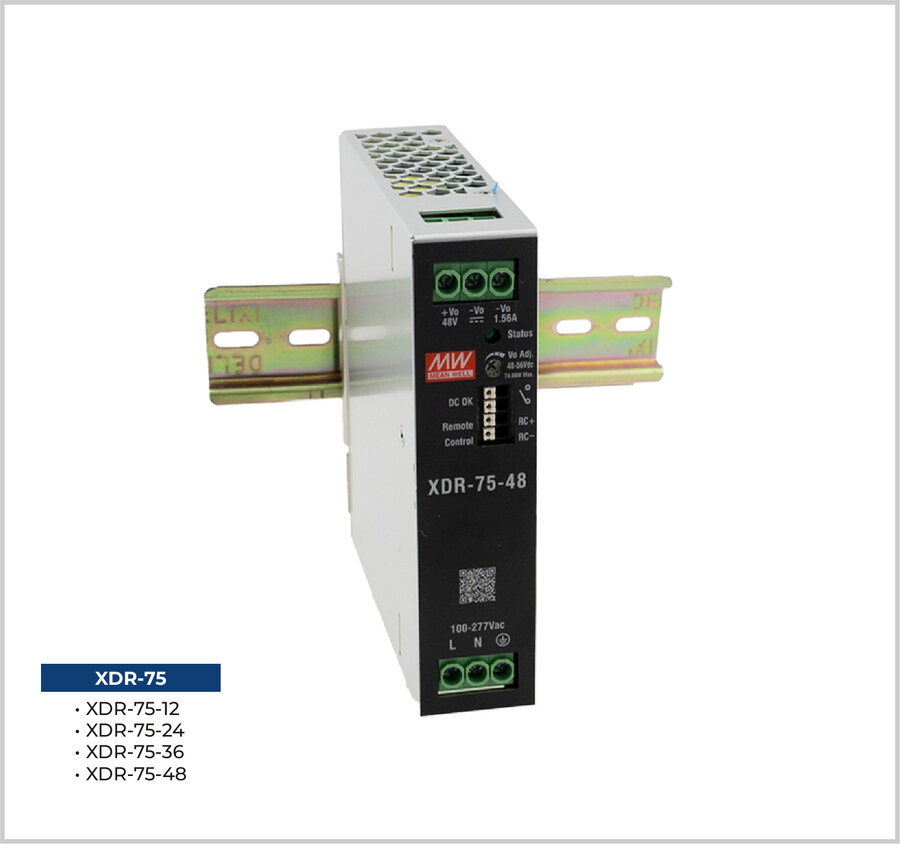

XDR-75-24, MEAN WELL markasına ait, 75W gücünde, tek fazlı 85–305V AC (veya 80–431V DC) giriş kabul eden, "High-End" (üst segment) ultra ince endüstriyel DIN ray montajlı bir güç kaynağıdır. XDR-75, XDR ailesinin (75/120/240/480/960) en düşük güçlü üyesidir ve XDR-120 ile aynı 30mm dar gövdeyi paylaşır.

Teknik Özellikler;

• Marka: MEAN WELL
• Model: XDR-75-24
• Ürün Tipi: Tek Fazlı AC/DC High-End Endüstriyel DIN Ray Güç Kaynağı
• Çıkış Gerilimi: 24V DC
• Anma Çıkış Akımı: 3,12A
• Akım Aralığı: 0–3,12A
• Anma Çıkış Gücü: 74,88W
• Peak (Tepe) Akım (5sn): ~6,25A
• Peak (Tepe) Güç (5sn): ~150W (%200 anma gücü)
• Kurulma/Yükselme Süresi: 1200ms, 60ms (230VAC) / 2500ms, 60ms (115VAC, tam yükte)
• Hold-up Süresi: 16ms (230VAC) / 10ms (115VAC, tam yükte)
• Ripple & Noise (maks.): 100mVp-p
• Gerilim Ayar Aralığı: 24–29V
• Line Regulation: ±%1,0
• Load Regulation: ±%0,5
• Gerilim Doğruluğu: ±%1,0
• Giriş Gerilim Aralığı: 85–305V AC / 80–431V DC (80VDC'de %50 yük derating)
• Giriş Frekans Aralığı: 47–63 Hz
• Verimlilik (Tipik): %90
• Ani Giriş Akımı (Tipik): Soğuk başlatma 6A (115VAC), 10A (230VAC), 15A (277VAC)
• AC Giriş Akımı (Tipik): 1,5A (115VAC), 0,9A (230VAC), 0,8A (277VAC)
• Kaçak Akım: <1mA (240VAC), <1,5mA (277VAC)
• Boşta Güç Tüketimi (Tipik): Uzaktan kapalı: ~0,7–1W; Uzaktan açık: ~1,5W (115/230VAC)
• Aşırı Gerilim Koruması: 30–34V
• Aşırı Yük Koruması: %105–%200 anma gücü 5 saniyeden fazla korunur, ardından Vo=%10–%100 aralığında anma akımında sabit akım sınırlamasına geçer (kapanmaz); Vo anma geriliminin %10'unun altına düşerse sabit akım sınırlaması veya Latch (kilitlenme) moduna girer
• Aşırı Sıcaklık Koruması: Çıkışı kapatır, yeniden güç verilince toparlanır
• Uzaktan Kontrol: Açma: RC+~RC- <0,5Vdc veya açık devre; Kapama: RC+~RC- harici gerilimle 4–5Vdc tutulur
• Geçici Tepe Akım Kapasitesi (Transient Peak Current): %600 anma akımı, 4ms süreyle (24V/36V/48V modellerinde; 12V modelde %500, 4ms)
• MODBUS Arayüzü: Yok
• Paralel Kullanım: Yok
• Çalışma Sıcaklığı: -40°C ile +85°C (derating eğrisine göre)
• Çalışma Nem Aralığı: %20–%95 RH, yoğuşmasız
• Depolama Sıcaklığı / Nem: -40°C ile +85°C, %10–%95 RH, yoğuşmasız
• Sıcaklık Katsayısı: ±%0,03/°C (0–60°C), çıkış yükünde
• Titreşim: Bileşen: 10–500Hz, 2G, 10dk/döngü, X/Y/Z eksenlerinde 60dk; Montaj: IEC60068-2-6 uyumlu
• DC OK Röle Kontağı: Var (maks. 30VDC/1A, 30VAC/0,5A dirençli yük)
• Dayanım Gerilimi (Withstand Voltage): I/P-O/P: 4kVAC, I/P-FG: 2kVAC, O/P-FG: 1,5kVAC, O/P-DC OK: 0,5kVAC
• İzolasyon Direnci: I/P-O/P, I/P-FG, O/P-FG: 100MΩ / 500VDC / 25°C / %70 RH
• Aşırı Gerilim Kategorisi: OVC III (2000m rakıma kadar) / OVC II (5000m rakıma kadar)
• Güvenlik Standartları: CB, TUV, UL, CCC, BSMI, EAC, Marine DNV, SEMI F47, KC/BIS; IEC62368-1, IEC61558-1/-2-16, IEC61010-1/-2-201; BS EN/EN62368-1, BS EN/EN61558-1/-2-16, BS EN/EN61010-1/-2-201; UL121201/CSA C22.2 NO.213.17 Class I, Div.2 Group A,B,C,D Tehlikeli Bölgeler T4; UL61010-1/-2-201; GB4943.1; CNS15598-1; TPTC004; KC62368-1 ve BIS IS13252 (Part1) (stokta değil, talebe bağlı)
• MTBF: 1907,3K saat min. (Telcordia SR-332, Bellcore), 333,9K saat min. (MIL-HDBK-217F, 25°C)
• Boyutlar: 30 × 125,2 × 116 mm (G×Y×D)
• Ağırlık: 496g; 24 adet/koli: 12,9kg / 1,27 CUFT
• Soğutma: Fansız, doğal hava soğutmalı tasarım

Resmi MEAN WELL datasheet'inde (XDR-75-SPEC), XDR-75'in XDR ailesinin en düşük güçlü ve en yüksek MTBF değerine sahip (1907,3K saat) üyesi olduğu görülmektedir; ayrıca aşırı yük koruma eşiği diğer XDR modellerinden farklı olarak Vo'nun %10'unun altına düşmesiyle tetiklenmektedir (diğer modellerde bu eşik %30'dur).

Temel Kullanım Alanları;

• Küçük ölçekli endüstriyel kontrol sistemleri
• Sensör ve enstrüman besleme uygulamaları
• Kompakt pano/dolap içi güç ihtiyaçları
• Elektromekanik ekipmanlar (endüktif/kapasitif yükler için tepe akım desteği)
• Ağ switch'leri ve haberleşme ekipmanları
• Fabrika otomasyonunda düşük güçlü kontrol devreleri
• Kompakt alan gerektiren tehlikeli bölge (hazardous location) uygulamaları (C1D2 sertifikasıyla)
• Denizcilik (marine) uygulamaları (DNV sertifikalı)

MEAN WELL, XDR-75 serisini XDR ailesinin en düşük güçlü ve en uzun ömürlü (MTBF) üyesi olarak, sadece düşük güç ihtiyacı olan, MODBUS gerektirmeyen kompakt endüstriyel kontrol uygulamaları için konumlandırmaktadır.
