XDR-480E-48, Meanwell 480W AC/DC Ekonomik Ultra ince Endüstriyel Ray Montaj Güç Kaynağı

XDR-480E-48

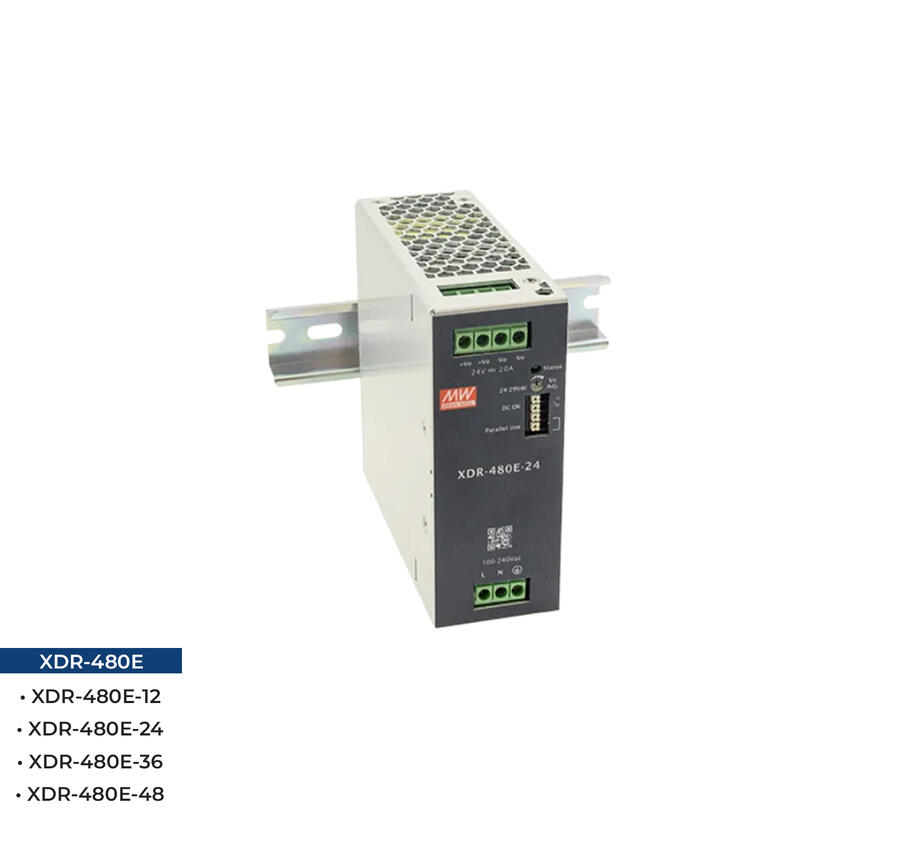

XDR-480E-48, MEAN WELL, 480W gücünde, ekonomik ultra ince (ultra slim) yapıda, endüstriyel DIN ray tipi AC/DC güç kaynağıdır. Aktif PFC özelliğine sahiptir, dar kasa yapısıyla pano içi montaj alanından tasarruf sağlar ve 48V DC çıkış sunar.

Teknik Özellikler;

• Marka: MEAN WELL
• Ürün Tipi: Ultra İnce (Ultra Slim) Ekonomik Endüstriyel DIN Ray AC/DC Güç Kaynağı
• DC Çıkış Gerilimi: 48V
• Anma Akımı: 10A
• Akım Aralığı: 0–10A
• Anma Gücü: 480W
• Gerilim Ayar Aralığı: 48–55V
• Line Regulation: ±%1,0
• Load Regulation: ±%0,5
• Ripple & Noise (Maks.): 150mVp-p
• Gerilim Toleransı: ±%1,0
• Kurulma/Yükselme Süresi: 1500ms, 150ms (230VAC) / 3000ms, 150ms (115VAC), tam yükte
• Hold-Up Time (Tipik): 15ms (230VAC) / 15ms (115VAC), tam yükte
• Giriş Gerilim Aralığı: 85–264V AC / 120–370V DC
• Giriş Frekans Aralığı: 47–63 Hz
• Güç Faktörü (Tipik): PF>0,95 (230VAC), PF>0,98 (115VAC), tam yükte
• Verimlilik (Tipik): %96
• AC Giriş Akımı (Tipik): 6A (115VAC), 3A (230VAC)
• Ani Giriş Akımı (Cold Start, Tipik): 15A (115VAC), 30A (230VAC)
• Kaçak Akım: <1mA (240VAC)
• Bekleme (No-Load) Güç Tüketimi (Tipik): 1W (115VAC & 230VAC)
• Çalışma Sıcaklığı: -40°C ile +70°C (derating eğrisine bakınız; tam yükte +50°C'ye kadar)
• Çalışma Nem Aralığı: %20–%95 RH, yoğuşmasız
• Depolama Sıcaklığı/Nem: -40°C ile +85°C, %10–%95 RH
• Sıcaklık Katsayısı: ±%0,03/°C (0–50°C)
• Titreşim: Bileşen: 10–500Hz, 2G, 10dk/döngü, X/Y/Z eksenlerinde 60dk; Montaj: IEC60068-2-6 uyumlu
• Kısa Devre Koruması: Çıkış gerilimi %30'un altına düşerse hiccup modu (hata giderilince otomatik kurtarma)
• Aşırı Yük Koruması: Anma çıkış gücünün %105–%130'u; %30–%100 aralığında kapanmadan sabit akım sınırlama (hata giderilince otomatik kurtarma)
• Aşırı Gerilim Koruması: Çıkış gerilimini kapatma, AC yeniden verilince otomatik kurtarma
• Aşırı Sıcaklık Koruması: Çıkış gerilimini kapatma, sıcaklık düşünce otomatik kurtarma
• DC-OK Röle Kontağı: Röle kontak değerleri (maks.) 30Vdc/1A, 30Vac/0,5A rezistif yük
• Paralel Çalışma (Droop Mode): 1920W'a kadar (3+1) ünite; detaylar için Fonksiyon Kılavuzuna bakınız
• Aşırı Gerilim Kategorisi (OVC): IEC/EN 61558-1/-2-16 (OVC III, 2000m rakıma kadar), IEC/EN/UL 61010 (OVC II, 5000m rakıma kadar), IEC/EN 62368-1 (OVC II, 5000m rakıma kadar)
• Güvenlik Standartları: IEC/EN 62368-1 (SELV/ES1), IEC/EN 61558-2-16 (SELV), IEC/EN/UL 61010-2-201 (SELV), IEC/EN 61558-1, IEC/EN/UL 61010; CB, TUV, UL/CUL, CCC (GB4943.1), BSMI (CNS15598-1), EAC (TPTC004), KC/BIS (talep üzerine) onayları
• Dayanım Gerilimi: I/P-O/P: 4kVAC, I/P-FG: 2kVAC, O/P-FG: 1,5kVAC, O/P-DC OK: 0,5kVAC
• İzolasyon Direnci: I/P-O/P, I/P-FG, O/P-FG: >100MΩ / 500VDC / 25°C / %70 RH
• EMC Emisyon: BS EN/EN55032 (CISPR32)/BS EN/EN61204-3/CNS15936 Class B (iletkenlik/radyasyon); Harmonik Akım BS EN/EN61000-3-2 Class A
• EMC Bağışıklık: ESD Seviye 3 (8kV hava) / Seviye 2 (4kV temas), Radiated Seviye 3 (10V/m), EFT/Burst Seviye 3 (2kV), Surge Seviye 4 (2kV Line-Line / 4kV Line-Line-Chassis), Conducted Seviye 3 (10V), Manyetik Alan Seviye 4 (30A/m) — tümü Criteria A
• MTBF: 1482,0K saat min. (Telcordia SR-332, Bellcore), 258,3K saat min. (MIL-HDBK-217F, 25°C)
• Boyutlar: 48 × 125,2 × 116 mm (G×Y×D)
• Ağırlık/Paketleme: ~890g; 12 adet/koli, ~13,16kg

Temel Kullanım Alanları;

• Endüstriyel otomasyon sistemleri
• Endüstriyel kontrol ekipmanları
• Pano içi (kabinet) montajlı sistemler
• ITE ekipmanları
• Test ve ölçüm ekipmanları
