XDR-120E-24, 24V 5A, Ekonomik İnce seri Endüstriyel Ray Montaj Güç Kaynağı, Stoktan Meanwell Türkiye Distb.

XDR-120E-24

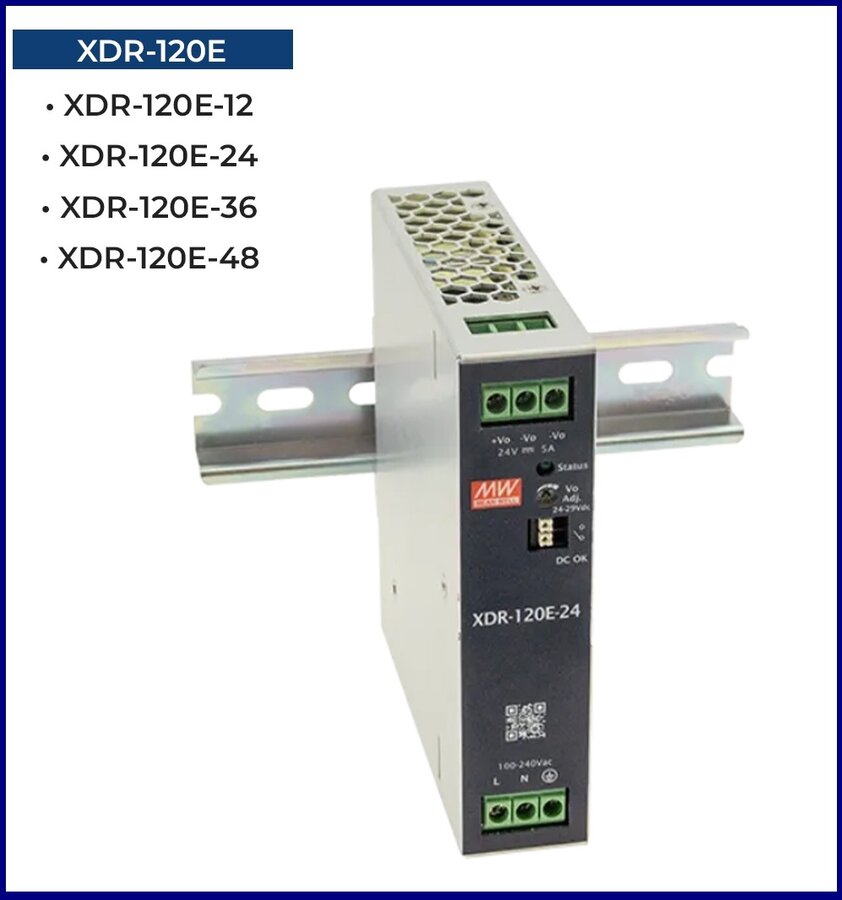

XDR-120E-24, MEAN WELL, 120W gücünde, ekonomik ultra ince (ultra slim) yapıda, endüstriyel DIN ray tipi AC/DC güç kaynağıdır. Dar kasa yapısıyla pano içi montaj alanından tasarruf sağlar ve 24V DC çıkış sunar.

Teknik Özellikler;

• Marka: MEAN WELL
• Ürün Tipi: Ultra İnce (Ultra Slim) Ekonomik Endüstriyel DIN Ray AC/DC Güç Kaynağı
• DC Çıkış Gerilimi: 24V
• Anma Akımı: 5A
• Akım Aralığı: 0–5A
• Anma Gücü: 120W
• Gerilim Ayar Aralığı: 30–34V
• Line Regulation: ±%1,0
• Load Regulation: ±%0,5
• Ripple & Noise (Maks.): 120mVp-p
• Gerilim Toleransı: ±%1,0
• Kurulma/Yükselme Süresi: 1200ms, 60ms (230VAC) / 2500ms, 60ms (115VAC), tam yükte
• Hold-Up Time (Tipik): 16ms (230VAC) / 8ms (115VAC), tam yükte
• Giriş Gerilim Aralığı: 85–264V AC / 120–370V DC
• Giriş Frekans Aralığı: 47–63 Hz
• Verimlilik (Tipik): %91
• AC Giriş Akımı (Tipik): 2,3A (115VAC), 1,3A (230VAC)
• Ani Giriş Akımı (Cold Start, Tipik): 20A (115VAC), 40A (230VAC)
• Kaçak Akım: <1mA (240VAC)
• Bekleme (No-Load) Güç Tüketimi (Tipik): 0,8W (115VAC), 1W (230VAC)
• Çalışma Sıcaklığı: -40°C ile +70°C (derating eğrisine bakınız; tam yükte +50°C'ye kadar)
• Çalışma Nem Aralığı: %20–%95 RH, yoğuşmasız
• Depolama Sıcaklığı/Nem: -40°C ile +85°C, %10–%95 RH
• Sıcaklık Katsayısı: ±%0,03/°C (0–50°C)
• Titreşim: Bileşen: 10–500Hz, 2G, 10dk/döngü, X/Y/Z eksenlerinde 60dk; Montaj: IEC60068-2-6 uyumlu
• Aşırı Yük Koruması: Anma çıkış gücünün %105–%130'u; sabit akım sınırlama, kapanma olmadan, hata giderilince otomatik kurtarma
• Aşırı Gerilim Koruması: Çıkış gerilimini kapatma, AC yeniden verilince otomatik kurtarma
• Aşırı Sıcaklık Koruması: Çıkış gerilimini kapatma, hata giderilince otomatik kurtarma
• DC-OK Röle Kontağı: Röle kontak değerleri (maks.) 30Vdc/1A, 30Vac/0,5A rezistif yük
• Aşırı Gerilim Kategorisi (OVC): IEC/EN 61558-1/-2-16 (OVC III, 2000m rakıma kadar), IEC/EN/UL 61010-1/-2-201 (OVC II, 5000m rakıma kadar), IEC/EN 62368-1 (OVC II, 5000m rakıma kadar)
• Güvenlik Standartları: IEC/EN 62368-1 (SELV/ES1), IEC/EN 61558-2-16 (SELV); CB, TUV, UL/CUL (61010-1/-2-201), CCC (GB4943.1), BSMI (CNS15598-1), EAC (TPTC004), KC/BIS (talep üzerine) onayları
• Dayanım Gerilimi: I/P-O/P: 4kVAC, I/P-FG: 2kVAC, O/P-FG: 1,5kVAC, O/P-DC OK: 0,5kVAC
• İzolasyon Direnci: I/P-O/P, I/P-FG, O/P-FG: >100MΩ / 500VDC / 25°C / %70 RH
• EMC Emisyon: BS EN/EN55032 (CISPR32)/BS EN/EN61204-3/CNS15936/KS C9832 Class B (iletkenlik/radyasyon); Harmonik Akım BS EN/EN61000-3-2 Class A
• EMC Bağışıklık: ESD Seviye 3 (8kV hava) / Seviye 2 (4kV temas), Radiated Seviye 3 (10V/m), EFT/Burst Seviye 3 (2kV), Surge Seviye 4 (2kV Line-Line / 4kV Line-Line-Chassis), Conducted Seviye 3 (10V), Manyetik Alan Seviye 4 (30A/m) — tümü Criteria A
• MTBF: 2223,1K saat min. (Telcordia SR-332, Bellcore), 440,4K saat min. (MIL-HDBK-217F, 25°C)
• Boyutlar: 30 × 125,2 × 116 mm (G×Y×D)
• Ağırlık/Paketleme: 510g; 24 adet/koli: 13,25kg / 1,16 CUFT

Temel Kullanım Alanları;

• Endüstriyel otomasyon sistemleri
• Endüstriyel kontrol ekipmanları
• Pano içi (kabinet) montajlı sistemler
• ITE ekipmanları
• Test ve ölçüm ekipmanları

XDR-120E-24 Datasheet PDF
