XDR-120-24

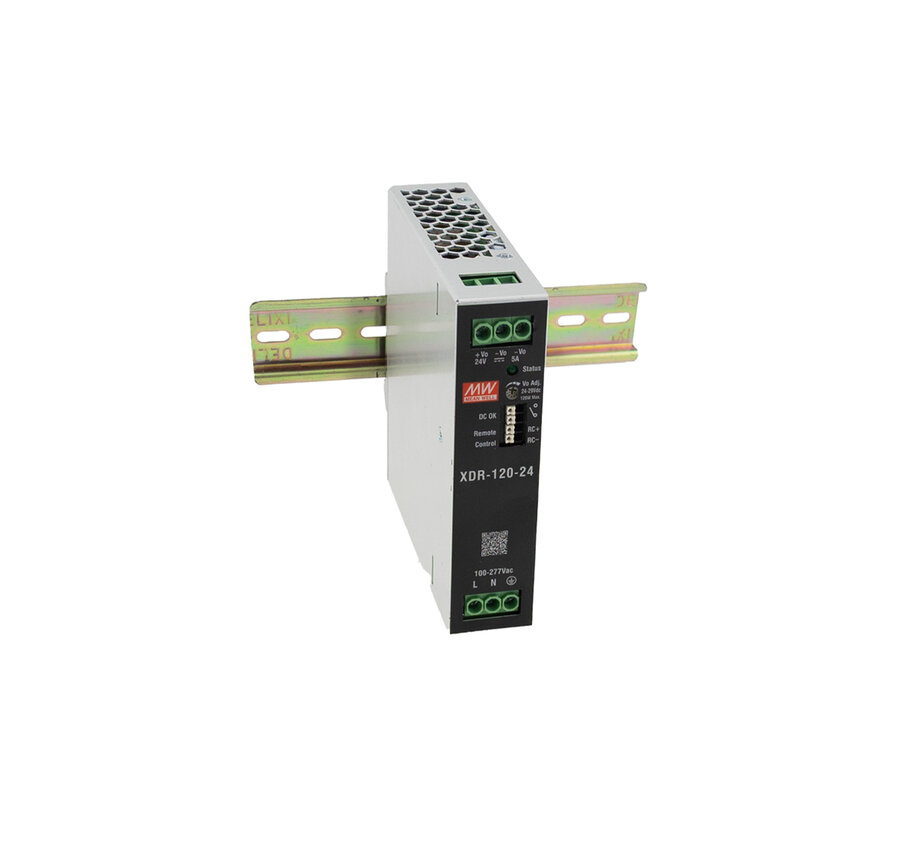

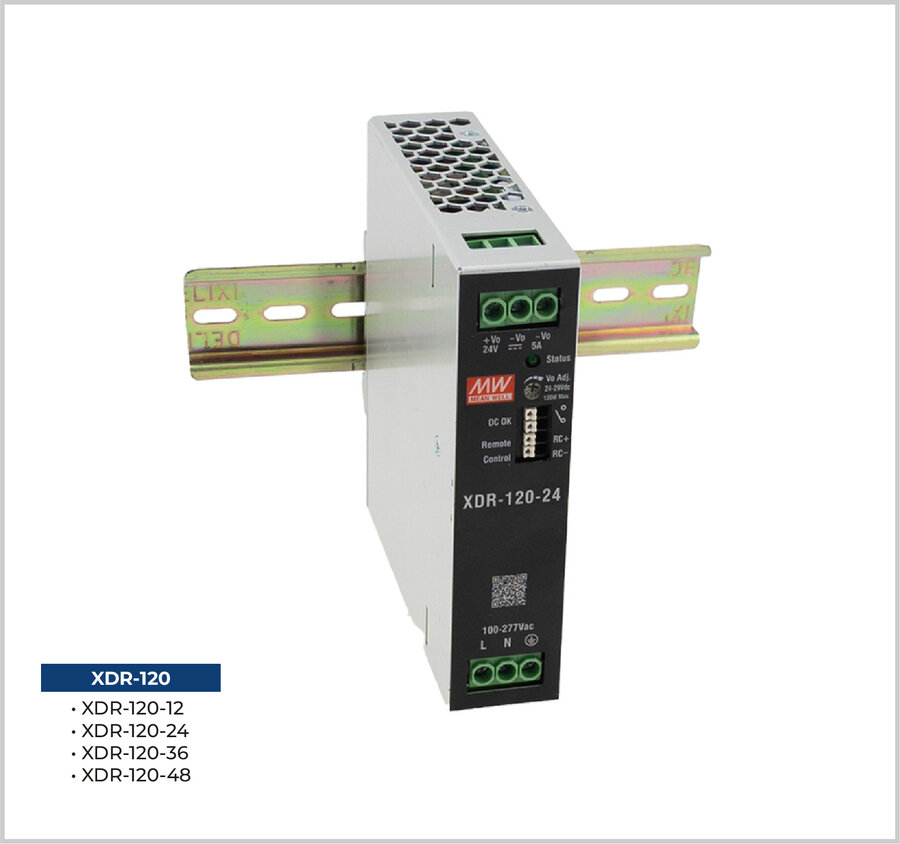

XDR-120-24, MEAN WELL markasına ait, 120W gücünde, tek fazlı 85–305V AC (veya 80–431V DC) giriş kabul eden, "High-End" (üst segment) ultra ince endüstriyel DIN ray montajlı bir güç kaynağıdır. XDR-120, XDR ailesinin (120/240/480/960) en düşük güçlü ve en dar (30mm) gövdeli üyesidir.

Teknik Özellikler;

• Marka: MEAN WELL
• Model: XDR-120-24
• Ürün Tipi: Tek Fazlı AC/DC High-End Endüstriyel DIN Ray Güç Kaynağı
• Çıkış Gerilimi: 24V DC
• Anma Çıkış Akımı: 5A
• Akım Aralığı: 0–5A
• Anma Çıkış Gücü: 120W
• Peak (Tepe) Akım (5sn): 10A
• Peak (Tepe) Güç (5sn): 240W (%200 anma gücü)
• Kurulma/Yükselme Süresi: 1500ms, 60ms (230VAC) / 3000ms, 60ms (115VAC, tam yükte)
• Hold-up Süresi: 20ms (230VAC) / 20ms (115VAC, tam yükte)
• Ripple & Noise (maks.): 100mVp-p
• Gerilim Ayar Aralığı: 24–29V
• Line Regulation: ±%1,0
• Load Regulation: ±%0,5
• Gerilim Doğruluğu: ±%1,0
• Giriş Gerilim Aralığı: 85–305V AC / 80–431V DC (80VDC'de %50 yük derating)
• Giriş Frekans Aralığı: 47–63 Hz
• Verimlilik (Tipik): %94
• Güç Faktörü (Tipik): PF>0,98 (115VAC), PF>0,95 (230VAC), PF>0,9 (277VAC, tam yükte)
• Ani Giriş Akımı (Tipik): Soğuk başlatma 6A (115VAC), 10A (230VAC), 15A (277VAC)
• Kaçak Akım: <1mA (240VAC), <1,5mA (277VAC)
• AC Giriş Akımı (Tipik): 2,3A (115VAC), 1,2A (230VAC)
• Boşta Güç Tüketimi (Tipik): Uzaktan kapalı: ~1W (115/230VAC); Uzaktan açık: ~2W (115/230VAC)
• Aşırı Gerilim Koruması: 30–34V
• Aşırı Yük Koruması: %105–%200 anma gücü 5 saniyeden fazla korunur, ardından Vo=%30–%100 aralığında anma akımında sabit akım sınırlamasına geçer (kapanmaz); Vo anma geriliminin %30'unun altına düşerse hiccup moduna girer
• Aşırı Sıcaklık Koruması: Çıkışı kapatır, yeniden güç verilince toparlanır
• Uzaktan Kontrol: Açma: RC+~RC- <0,8Vdc veya açık devre; Kapama: RC+~RC- harici gerilimle 3,3–5Vdc tutulur
• Geçici Tepe Akım Kapasitesi (Transient Peak Current): %600 anma akımı, 10ms süreyle (24V/36V/48V modellerinde; 12V modelde 4ms)
• MODBUS Arayüzü: Yok (XDR-240/480/960'dan farklı olarak bu modelde bulunmuyor)
• Paralel Kullanım: Yok
• Çalışma Sıcaklığı: -40°C ile +85°C (derating eğrisine göre)
• Çalışma Nem Aralığı: %20–%95 RH, yoğuşmasız
• Depolama Sıcaklığı / Nem: -40°C ile +85°C, %10–%95 RH, yoğuşmasız
• Sıcaklık Katsayısı: ±%0,03/°C (0–60°C), çıkış yükünde
• Titreşim: Bileşen: 10–500Hz, 2G, 10dk/döngü, X/Y/Z eksenlerinde 60dk; Montaj: IEC60068-2-6 uyumlu
• DC OK Röle Kontağı: Var (maks. 30VDC/1A, 30VAC/0,5A dirençli yük)
• Dayanım Gerilimi (Withstand Voltage): I/P-O/P: 4kVAC, I/P-FG: 2kVAC, O/P-FG: 1,5kVAC, O/P-DC OK: 0,5kVAC
• İzolasyon Direnci: I/P-O/P, I/P-FG, O/P-FG: 100MΩ / 500VDC / 25°C / %70 RH
• Aşırı Gerilim Kategorisi: OVC III (2000m rakıma kadar) / OVC II (5000m rakıma kadar)
• Güvenlik Standartları: CB, TUV, UL, CCC, BSMI, EAC, Marine DNV, SEMI F47, KC/BIS; IEC62368-1, IEC61558-1/-2-16, IEC61010-1/-2-201; BS EN/EN62368-1, BS EN/EN61558-1/-2-16, BS EN/EN61010-1/-2-201; UL121201/CSA C22.2 NO.213.17 Class I, Div.2 Group A,B,C,D Tehlikeli Bölgeler T4; UL61010-1/-2-201; GB4943.1; CNS15598-1; TPTC004; KC62368-1 ve BIS IS13252 (Part1) (stokta değil, talebe bağlı)
• MTBF: 1550,7K saat min. (Telcordia SR-332, Bellcore), 246,3K saat min. (MIL-HDBK-217F, 25°C)
• Boyutlar: 30 × 125,2 × 116 mm (G×Y×D)
• Ağırlık: 0,595 kg; 20 adet/koli: 12,9kg / 1,27 CUFT
• Soğutma: Fansız, doğal hava soğutmalı tasarım

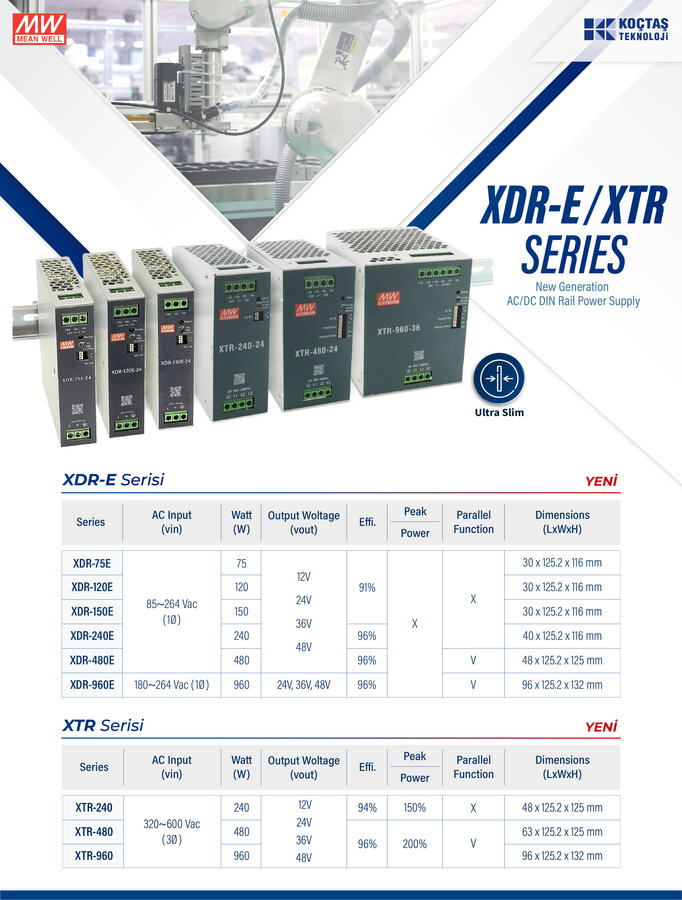

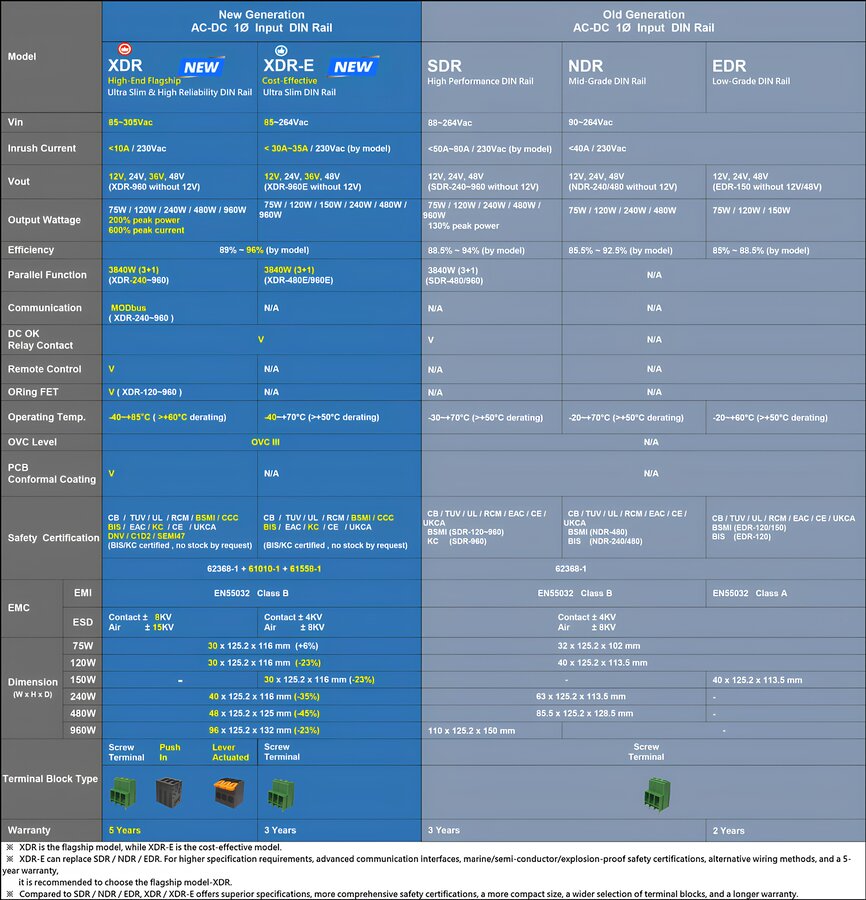

Resmi MEAN WELL datasheet'inde (XDR-120-SPEC) XDR-120'nin, XDR ailesinin en dar (30mm) gövdesine sahip olduğu ve %600'e varan geçici tepe akım desteğini koruduğu, ancak MODBUS haberleşme ve paralel çalışma özelliklerinden yoksun olduğu (ailenin diğer üyeleri XDR-240/480/960'ın aksine) belirtilmektedir. Ayrıca MODBUS/tepe akım desteği olmayan, daha ekonomik XDR-120E alt serisi de ayrıca mevcuttur.

Temel Kullanım Alanları;

• Küçük ölçekli endüstriyel kontrol sistemleri
• Sensör ve enstrüman besleme uygulamaları
• Kompakt pano/dolap içi güç ihtiyaçları
• Elektromekanik ekipmanlar (endüktif/kapasitif yükler için tepe akım desteği)
• Ağ switch'leri ve haberleşme ekipmanları
• Fabrika otomasyonunda düşük güçlü kontrol devreleri
• Kompakt alan gerektiren tehlikeli bölge (hazardous location) uygulamaları (C1D2 sertifikasıyla)
• Denizcilik (marine) uygulamaları (DNV sertifikalı)

MEAN WELL, XDR-120 serisini XDR ailesinin en kompakt ve en düşük güçlü üyesi olarak, dar pano alanlarında basit uzaktan kontrol ve DC OK sinyali yeterli olan, MODBUS gerektirmeyen düşük güçlü endüstriyel uygulamalar için konumlandırmaktadır.
