SCWN06B-12, Meanwell, DC DC, Convertor, Konvertör, 18~36Vdc Giriş, 12Vdc Çıkış, 500mA

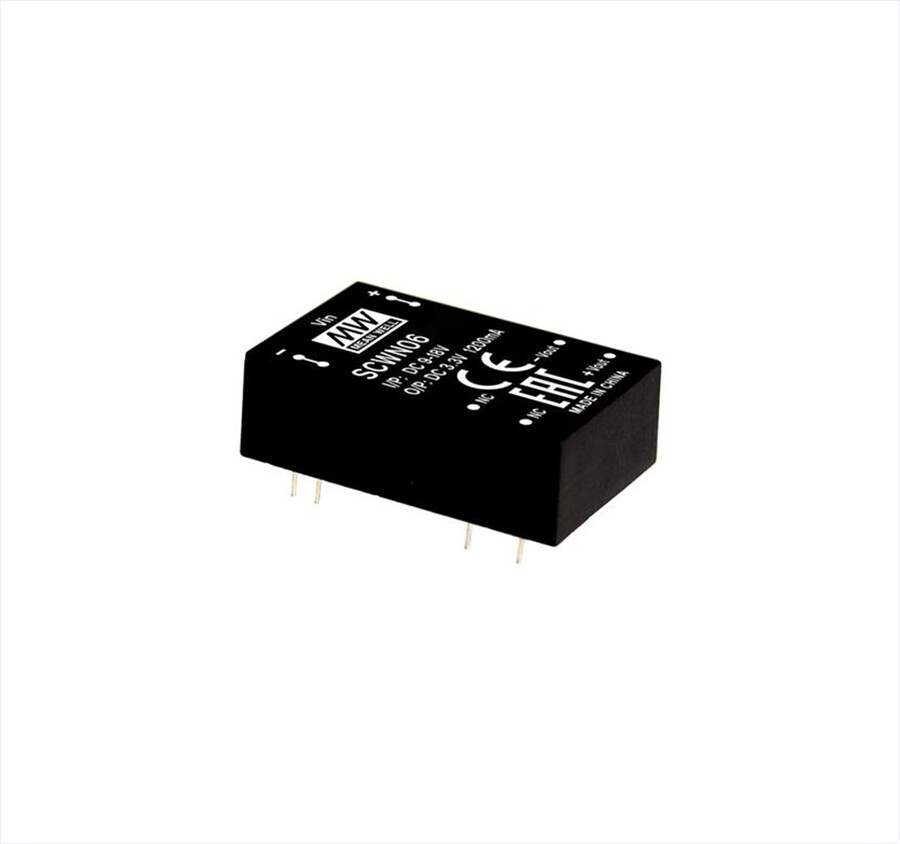

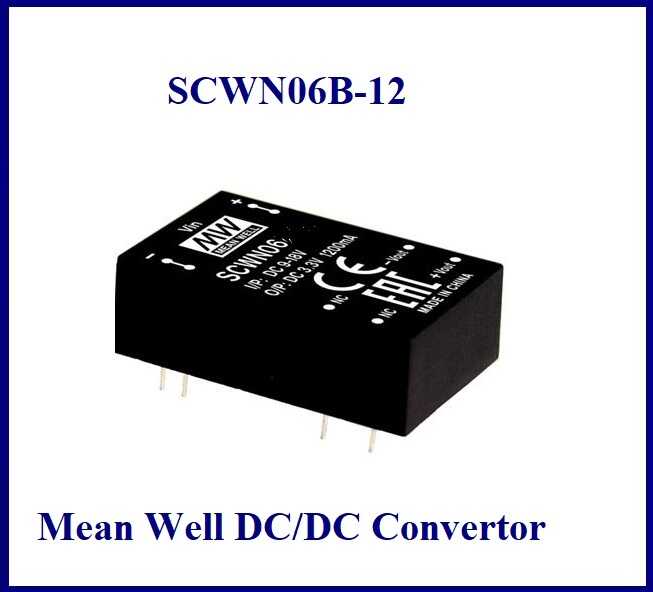

SCWN06B-12

6W DIP24 Paket DC-DC Regülatörlü Konvertör
Kart Üstü (Through Hole) Montaj Tipi
18-36V Geniş Giriş Aralıklı (2:1) DC-DC Konvertör
12V DC Tek Çıkışlı İzoleli Modül
DIP24 Paket Tipi Endüstriyel Güç Modülü

Teknik Özellikler

• Güç: 6 Watt
• Çıkış Voltajı: 12V DC
• Akım: 500mA
• Giriş Voltajı: 18-36V DC (Nominal 24V DC)
• Boyutlar ( En x Boy x Yükseklik ): 31.8 x 20.3 x 10.2 mm
• Koli Adedi: 10 Adet

SCWN06B-12, MEAN WELL, DIP24 paket tipinde, kart üstü montaja uygun, izoleli ve regülatörlü tek çıkışlı bir DC-DC konvertördür. 2:1 giriş voltaj aralığı (18-36V DC) sayesinde farklı DC hat gerilimlerinden beslenen sistemlerde kullanılabilir. -40°C ile +90°C arası geniş çalışma sıcaklığına, %87'ye varan yüksek verimliliğe ve EN55032 Class A EMI performansına sahiptir; minimum yük gerektirmez ve aşırı yük, giriş düşük voltaj ile kısa devre (sürekli mod) korumaları bulunur.

Endüstriyel ve Telekomünikasyon Kullanım Alanları

• Telekom ve Datacom Sistemleri: Şebeke ekipmanlarının izoleli DC beslemesinde
• Kablosuz Ağ Sistemleri: Sahada kullanılan düşük güçlü ekipmanların beslenmesinde
• Endüstriyel Kontrol Panoları: PLC ve kontrol kartlarına izoleli 12V DC besleme sağlanmasında
• Sensör ve Transmiter Devreleri: Düşük güçlü 12V sensör ve arayüz cihazlarının beslenmesinde
• Haberleşme Altyapı Ekipmanları: Baz istasyonu ve şebeke ekipmanlarının yardımcı devre beslemesinde

Kart Üstü ve Modüler Sistem Kullanım Alanları

• PCB Entegre Güç Çözümleri: Sınırlı yer kaplayan kartlarda yerleşik DC-DC dönüşüm ihtiyacında
• Gömülü (Embedded) Kontrol Elektroniği: Kompakt ekipmanlarda 12V regüle çıkış gereken devrelerde
• Röle ve Aktüatör Kontrol Devreleri: Düşük güçlü 12V kontrol uygulamalarında
• Dağıtık Güç Mimarileri (Distributed Power): Ana hat geriliminden yerel olarak izoleli voltaj üretilmesinde
• OEM Elektronik Kartlar: Üçüncü parti kartlara entegre edilen kompakt DC-DC modül ihtiyacında

SCWN06B-12 Datasheet PDF
