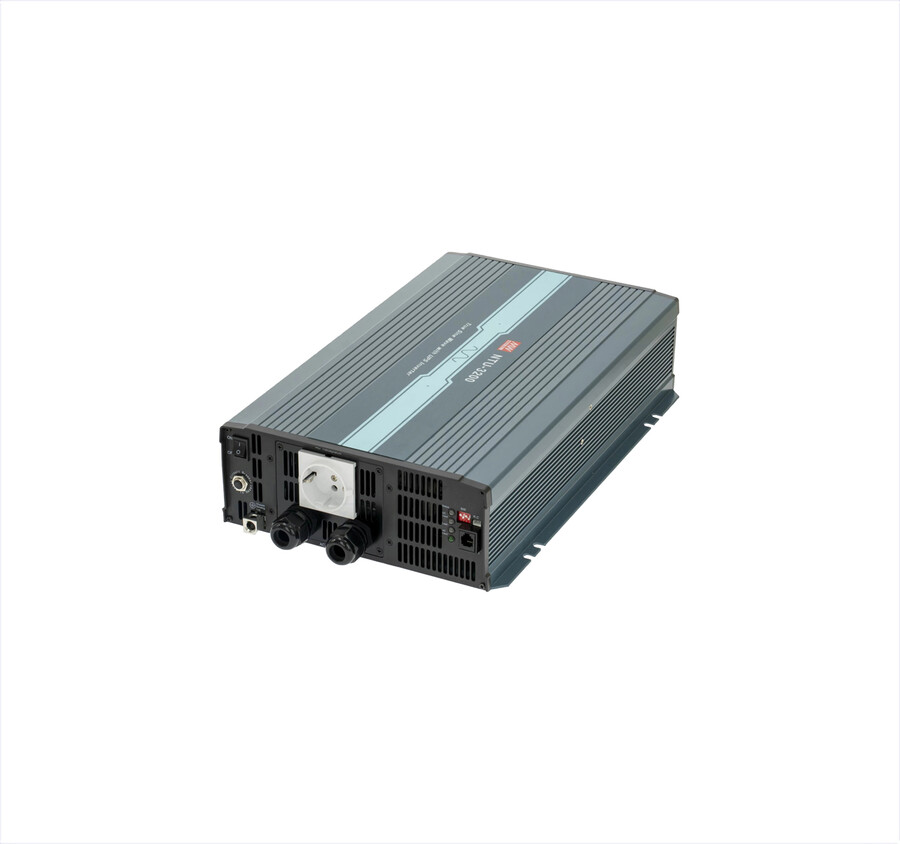

NTU-3200-212EU Meanwell 12Vdc-220VAC 3200W with UPS

NTU-3200-212EU

NTU-3200-212EU, MEAN WELL, 3200W gücünde, yüksek güvenilirlikli, gerçek sinüs dalga (True Sine Wave) çıkışlı, dahili UPS (AC by-pass) fonksiyonuna sahip DC-AC güç invertörüdür. 12V DC girişi 230V AC çıkışa dönüştürür; EU (Avrupa) tipi çıkış soketine sahiptir.

Teknik Özellikler;

• Marka: MEAN WELL
• Ürün Tipi: Yüksek Güvenilirlikli Gerçek Sinüs Dalga UPS Fonksiyonlu DC-AC Güç İnvertörü
• DC Giriş Gerilimi: 12Vdc (10–16,5Vdc aralığında)
• AC Çıkış Gerilimi: 200/220/230/240Vac (panel üzerindeki DIP switch ile seçilebilir; fabrika ayarı 230Vac)
• Anma Gücü (Sürekli): 3200W
• Aşırı Güç (3 dk): 3680W
• Peak Güç (10 sn): 4800W
• Surge Güç (30 çevrim): 6400W
• Dalga Formu: Gerçek sinüs dalga (True Sine Wave), THD<%3
• DC Giriş Akımı (Tipik): 320A
• Verimlilik (Tipik): %90
• AC Çıkış Frekansı: 50±0,1Hz (fabrika ayarı; DIP switch ile 50/60Hz seçilebilir)
• AC Regülasyonu: ±%3,0 (anma çıkış geriliminde)
• AC UPS Modu (Transfer Süresi, Tipik): 10ms (invertör ↔ AC by-pass geçişi)
• AC Giriş Aralığı: 200/220/230/240Vac ±%16 (recover ±%13)
• AC Giriş Frekans Aralığı: 45–65Hz
• Bekleme Güç Tüketimi (Saving Mode, Tipik): <15W (varsayılan devre dışı; çıkış yükü ≤10W olduğunda otomatik tespit ile saving mode'a geçer)
• OFF Mod Akım Tüketimi: ≤2mA
• Batarya Tipleri: Kurşun-asit veya Li-ion
• Aşırı Yük Koruması (Tipik): %105–%115 yükte 180 saniye, %115–%150 yükte 10 saniye; çıkış gerilimini kapatma, AC yeniden verilince otomatik kurtarma
• DC Giriş Gerilim Durumu (12V model): Normal 12,5–15,5Vdc; Alarm 11–12,5Vdc; Kapanma/Anormal <11Vdc veya >15,5Vdc
• Aşırı Sıcaklık Koruması: Çıkış gerilimini kapatma, AC yeniden verilince otomatik kurtarma
• Çıkış Kısa Devre Koruması: Dahili sigorta açılmasıyla
• Batarya Ters Polarite Koruması: Var (ters bağlantı cihaza zarar verir, korunmalı bağlantı gerekir)
• İç Sigorta: 30A (DC giriş) / 16A (AC devre kesici)
• Uzaktan Açma/Kapama (Remote ON-OFF): Ön paneldeki kuru kontak konnektörü (röle) ile; Açık = Normal çalışma, Kısa = Uzaktan kapalı
• İletişim: RS-232 (RJ11 tip konnektör); opsiyonel IRC1/IRC2/IRC3 uzaktan kontrol paneli desteği
• Güvenlik Standartları: CB IEC62368-1, Dekra Seal BS EN/EN62368-1, EAC TP TC004, AS/NZS 62368.1 onaylı
• Dayanım Gerilimi: DC I/P–AC I/P: 3,0kVAC, DC I/P–AC O/P: 3,0kVAC, AC O/P–FG: 1,5kVAC
• EMC Emisyon: BS EN/EN55032 (CISPR32) Class A (212/224/248 modelleri için); Harmonik Akım BS EN/EN61000-3-2 Class A
• EMC Bağışıklık: ESD Seviye 3 (8kV hava) / Seviye 2 (4kV temas), Radiated Seviye 2, EFT/Burst Seviye 2 (1kV), Surge Seviye 3 (1kV Line-Line / 2kV Line-Earth), Conducted Seviye 2, Manyetik Alan Seviye 1, Voltage Dips/Interruptions (>%95 dip 0,5 periyot, %30 dip 25 periyot, >%95 kesinti 250 periyot)
• Çalışma Sıcaklığı: -25°C ile +70°C (derating eğrisine bakınız)
• Çalışma Nem Aralığı: %20–%90 RH, yoğuşmasız
• Depolama Sıcaklığı/Nem: -30°C ile +70°C, %10–%95 RH
• Titreşim: 10–500Hz, 3G, 10dk/döngü, X/Y/Z eksenlerinde 60dk
• MTBF: 319,3K saat min. (Telcordia TR/SR-332, Bellcore), 30,3K saat min. (MIL-HDBK-217F, 25°C)
• Boyutlar: 420 × 270 × 98 mm (U×G×Y)
• Ağırlık/Paketleme: 8,6kg; 1 adet/koli: 10,4kg / 1,39 CUFT

Temel Kullanım Alanları;

• Şebeke bağlantısız (off-grid) güç sistemleri
• Yedek güç / UPS uygulamaları
• Batarya bankalı DC/AC dönüşüm sistemleri
• Karavan, tekne ve mobil enerji sistemleri
• Yedek bataryalı güvenlik ve gözetim sistemleri
• Endüstriyel yedek güç kaynağı uygulamaları

NTU-3200-212EU Datasheet PDF
