NSP-3200-24

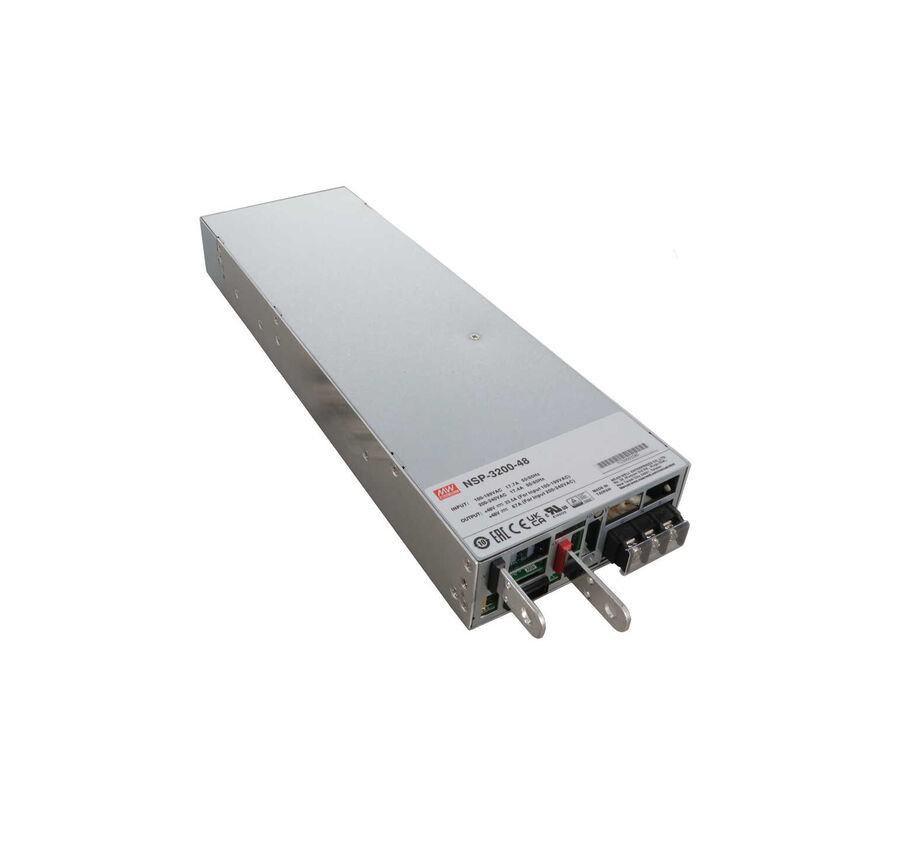

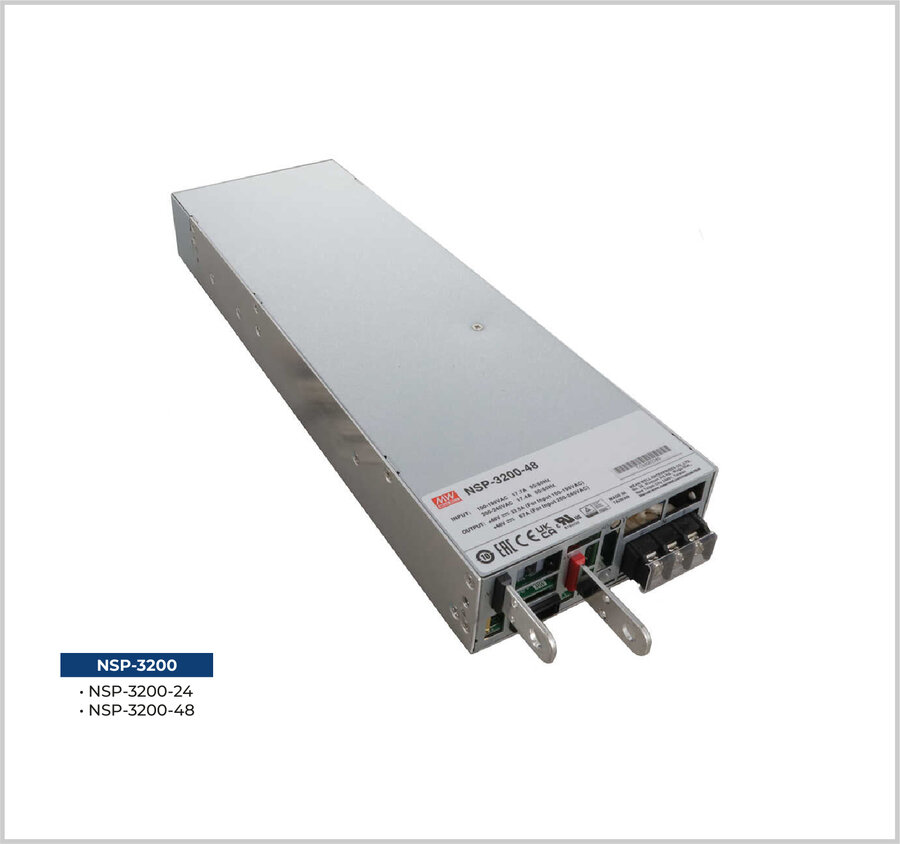

NSP-3200-24, MEAN WELL markasına ait, 3192W gücünde, tek çıkışlı, rectifier, endüstriyel enclosed (kapalı gövde) tip bir AC/DC güç kaynağıdır. NSP-3200 serisi, PFC fonksiyonu, dahili fan soğutması, çıkış gerilim programlama, uzaktan açma/kapama kontrolü, remote sense ve CANBus haberleşme arayüzü gibi gelişmiş fonksiyonlarla donatılmış, yüksek güvenilirlikli bir 1U düşük profilli seridir.
Teknik Özellikler;
- Marka: MEAN WELL
- Model: NSP-3200-24
- Ürün Tipi: Endüstriyel Yüksek Güvenilirlikli Enclosed Tip AC/DC Güç Kaynağı
- Çıkış Gerilimi: 24V DC
- Anma Çıkış Akımı: 133A
- Akım Aralığı: 0–133A
- Anma Çıkış Gücü: 3192W
- Ripple & Noise (maks.): 300mVp-p
- Gerilim Ayar Aralığı: 23,5–30V
- Line Regulation: ±%0,5
- Load Regulation: ±%0,5
- Gerilim Doğruluğu: ±%1,0
- Kurulma/Yükselme Süresi: 1500ms, 60ms (230VAC, tam yükte)
- Hold-up Süresi: 16ms (230VAC, %70 yükte) / 8ms (230VAC, tam yükte)
- Giriş Gerilim Aralığı: 90–264V AC / 127–400V DC
- Giriş Frekans Aralığı: 47–63 Hz
- Güç Faktörü (Tipik): 0,97 (230VAC, tam yükte)
- Verimlilik (Tipik): %94,5
- Ani Giriş Akımı (Tipik): Soğuk başlatma 55A (230VAC)
- AC Giriş Akımı (Tipik): 17A (230VAC)
- Kaçak Akım: <2mA / 230VAC
- Aşırı Gerilim Koruması: 31,5–37,5V
- Aşırı Yük Koruması: %105–%115 anma gücü; sabit akım sınırlaması, çıkış gerilimi düştükten 5 saniye sonra çıkışı kapatır, yeniden güç verilince toparlanır
- Aşırı Sıcaklık Koruması: Çıkışı kapatır, sıcaklık düşünce otomatik toparlanır
- Çıkış Gerilimi Programlama (PV): Nominal çıkış geriliminin %50–%125'ine ayarlanabilir (dahili potansiyometre veya harici gerilimle)
- Uzaktan Kontrol: Elektriksel sinyal veya kuru kontak ile; Açma: kısa devre; Kapama: açık devre
- Remote Sense: Yük kablosundaki gerilim düşümünü 0,5VDC'ye kadar telafi eder
- Yardımcı Güç (Auxiliary Power): 12V(aux) @ 0,8A, ±%10 tolerans
- Alarm Sinyali: DC-OK ve T-ALARM için izole TTL sinyal çıkışı
- CANBus Arayüzü: Var — kontrol, ayar ve izleme fonksiyonları sağlar (CAN 2.0B, maks. 250KHz bus hızı)
- Fan Gürültüsü (Tipik): %10 yükte 38dB, %70 yükte 44dB (25°C ortam sıcaklığında)
- Fan Kontrolü: Dahili akıllı fan hız kontrolü, PSU'nun iç sıcaklığına göre
- Çalışma Sıcaklığı: -20°C ile +70°C (derating eğrisine göre)
- Çalışma Nem Aralığı: %20–%90 RH, yoğuşmasız
- Depolama Sıcaklığı / Nem: -40°C ile +85°C, %10–%95 RH, yoğuşmasız
- Sıcaklık Katsayısı: ±%0,03/°C (0–50°C)
- Titreşim: 10–500Hz, 2G, 10dk/döngü, X/Y/Z eksenlerinde 60dk
- Güvenlik Standartları: UL62368-1, CSA C22.2 No.62368-1, TUV BS EN/EN62368-1, BIS IS13252(Part1):2010/IEC60950-1:2005 (yalnızca 24V için), EAC TP TC004
- Dayanım Gerilimi (Withstand Voltage): I/P-O/P: 3kVAC, I/P-FG: 2kVAC, O/P-FG: 1,5kVAC
- İzolasyon Direnci: I/P-O/P, I/P-FG, O/P-FG: 100MΩ / 500VDC / 25°C / %70 RH
- MTBF: 637,4K saat min. (Telcordia SR-332, Bellcore), 63,7K saat min. (MIL-HDBK-217F, 25°C)
- Boyutlar: 325,8 × 107 × 41 mm (U×G×Y)
- Ağırlık: 2,24 kg; 4 adet/koli: 10kg / 1,09 CUFT
- Soğutma: Dahili DC fan ile zorlamalı hava soğutmalı (1U düşük profilli)
Derating eğrisinde ayrıca belirtildiği üzere, giriş gerilimi 180–264VAC aralığındayken tam çıkış gücü (3192W) sağlanırken, 90VAC girişte çıkış gücü 1596W'a (%50) düşmektedir.
Resmi MEAN WELL datasheet'inde (NSP-3200-SPEC), NSP-3200 serisinin CAN 2.0B protokolünü desteklediği ve bu arayüz üzerinden bilgi okuma, durum izleme ve çıkış ayarlama (trimming) gibi işlemlerin yapılabildiği belirtilmektedir. LED durum göstergesi normal çalışmada yeşil, anormal durumda (OTP/OLP/fan arızası) kırmızı yanar; iç sıcaklık 60°C'ye ulaştığında ise LED kırmızı yanıp söner ve alarm sinyali gönderilir.
Temel Kullanım Alanları;
- Endüstriyel otomasyon sistemleri
- Telekomünikasyon ekipmanları
- Ağ (networking) altyapısı
- Yüksek güç yoğunluğu gerektiren 1U rack sistemleri (37W/inç güç yoğunluğu)
- CANBus tabanlı izleme ve kontrol gerektiren endüstriyel sistemler
- Çıkış geriliminin dinamik olarak ayarlanması gereken uygulamalar (batarya şarj sistemleri, test ekipmanları)
- Yüksek akım gerektiren endüstriyel güç dağıtım sistemleri
MEAN WELL, NSP-3200 serisini yüksek güç yoğunluğu, programlanabilir çıkış gerilimi ve CANBus haberleşmesi ile öne çıkan, endüstriyel ve telekom uygulamaları için tasarlanmış bir yüksek güvenilirlik serisi olarak konumlandırmaktadır.
