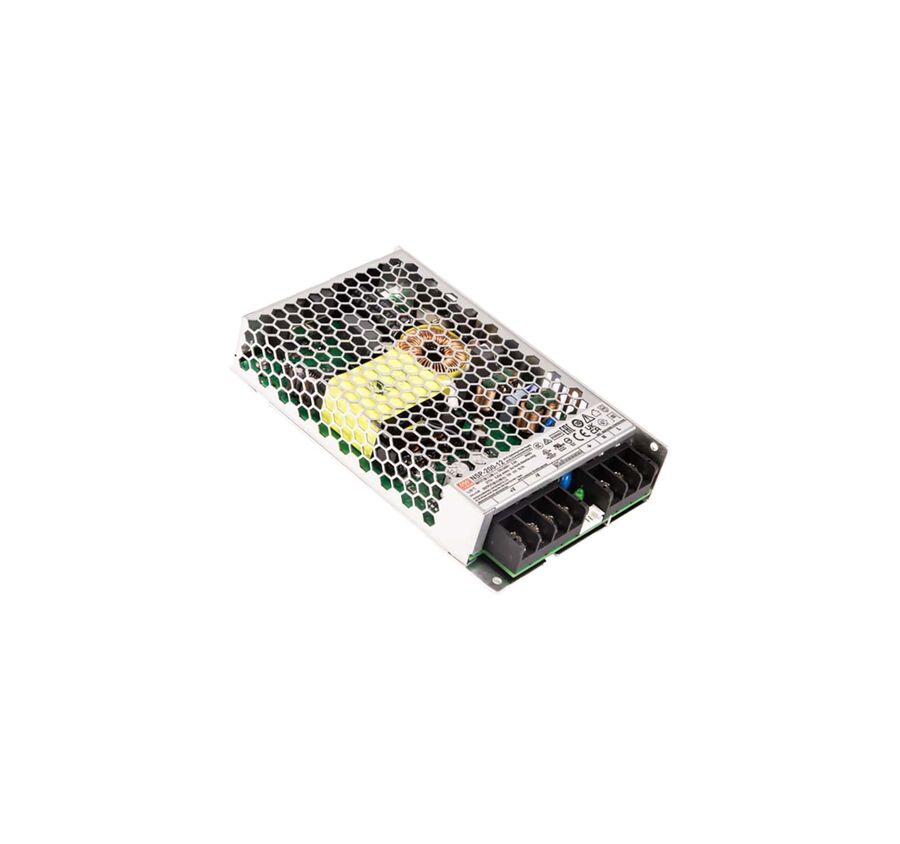

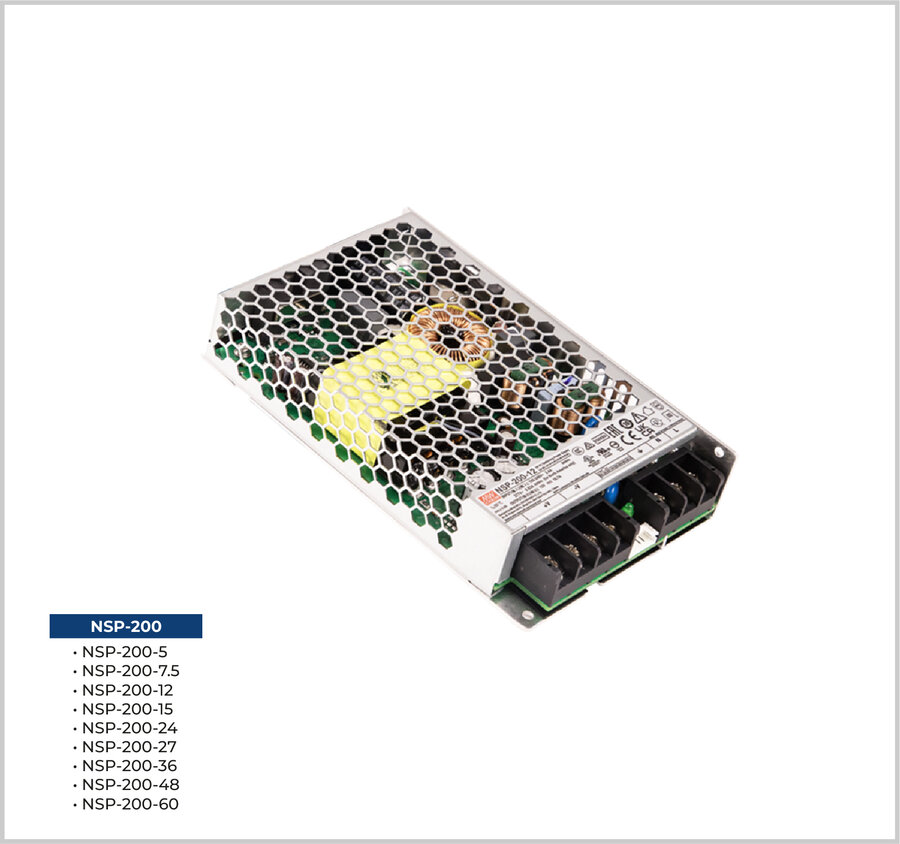

NSP-200-24, Power Supply, Güç Kaynağı

NSP-200-24

NSP-200-24, MEAN WELL, 200W gücünde, çoklu sektör (multi-industries) kullanıma uygun, yüksek güvenilirlikli, kapalı tip (enclosed type) AC/DC güç kaynağıdır. Aktif PFC (Power Factor Correction) özelliğine sahiptir ve 24V DC çıkış sunar.

Teknik Özellikler;

• Marka: MEAN WELL
• Model: NSP-200-24
• Ürün Tipi: Enclosed Tip, Çoklu Sektör Yüksek Güvenilirlikli AC/DC Güç Kaynağı
• DC Çıkış Gerilimi: 24V
• Anma Akımı: 8,4A
• Akım Aralığı: 0–8,4A
• Anma Gücü: 201,6W
• Gerilim Ayar Aralığı: 21–26V
• Line Regulation: ±%1,0
• Load Regulation: ±%0,5
• Ripple & Noise (Maks.): 240mVp-p
• Gerilim Toleransı: ±%1,0
• Kurulma/Yükselme Süresi: 1500ms, 80ms (115VAC) / 1000ms, 80ms (230VAC) / 1000ms, 80ms (277VAC)
• Hold-Up Time (Tipik): 16ms (tam yükte)
• Giriş Gerilim Aralığı: 85–305V AC / 120–431V DC
• Giriş Frekans Aralığı: 47–63 Hz
• Güç Faktörü (Tipik): PF>0,98 (115VAC), PF>0,93 (230VAC), PF>0,9 (277VAC), tam yükte
• Verimlilik (Tipik): %94,5
• AC Giriş Akımı (Tipik): 2A (115VAC), 1A (230VAC), 0,8A (277VAC)
• Ani Giriş Akımı (Cold Start, Tipik): 23A (115VAC), 40A (230VAC), 50A (277VAC)
• Kaçak Akım: Toprak kaçak akımı <350µA(rms) @277VAC; dokunma akımı <100µA(rms) @277VAC
• Çalışma Sıcaklığı: -40°C ile +85°C (derating eğrisine bakınız)
• Çalışma Nem Aralığı: %20–%90 RH, yoğuşmasız
• Depolama Sıcaklığı/Nem: -40°C ile +85°C, %10–%95 RH
• Sıcaklık Katsayısı: ±%0,05/°C (0–60°C)
• Aşırı Gerilim Koruması: Çıkış gerilimini kapatma, AC yeniden verilince otomatik kurtarma
• Aşırı Sıcaklık Koruması: Çıkış gerilimini kapatma, AC yeniden verilince otomatik kurtarma
• Aşırı Yük Koruması: %105–%200 anma güçte 5 saniyeden fazla çalışır, ardından sabit akım sınırlama (Vout>%30'da otomatik kurtarma) veya çıkışı kapatma (Vout<%30'da AC yeniden verilince kurtarma)
• Kısa Devre Koruması: 7,5V–60V grubunda, çıkış gerilimini kapatma (5 saniyeden fazla sabit akım sınırlamasının ardından), AC yeniden verilince otomatik kurtarma
• Pik Güç Kapasitesi: 16,7A / 400W (5 saniye, ~%200 anma gücü)
• Bekleme (No-Load) Güç Tüketimi: 0,3W (115VAC), 0,5W (230VAC), 0,5W (277VAC)
• Remote Power ON Güç Tüketimi (Tipik): 3W (115VAC / 230VAC / 277VAC)
• Remote Kontrol: POWER ON — RC+~RC- arası 0–0,8Vdc veya açık devre; POWER OFF — RC+~RC- arası harici gerilimle 3,3–10Vdc
• Remote Sense, DC OK Sinyali mevcuttur
• İzolasyon Seviyesi: Primer–Sekonder 2xMOPP, Primer–Toprak 1xMOPP, Sekonder–Toprak 1xMOPP
• Dayanım Gerilimi: I/P-O/P: 4,2kVAC, I/P-FG: 2,1kVAC, O/P-FG: 1,5kVAC
• İzolasyon Direnci: I/P-O/P, I/P-FG, O/P-FG: >100MΩ / 500VDC / 25°C / %70 RH
• Güvenlik Standartları: IEC/EN/UL 62368-1, IEC/EN 61558-1/-2-16, IEC/EN 60335-1, IEC/EN/ANSI/AAMI ES60601-1 (medikal), IEC/EN/UL 61010-1/-2-201, IEC/EN 62477-1; CB, DEKRA, UL, CCC, BSMI, EAC, SEMI F47, KC/BIS onayları
• EMC Emisyon: BS EN/EN55032 (CISPR32) Class B; Harmonik Akım BS EN/EN61000-3-2 Class A
• EMC Bağışıklık: ESD Seviye 4 (8kV temas / 15kV hava), EFT/Burst Seviye 3, Surge Seviye 4 (Line-Line 2kV / Line-Earth 4kV), medikal BS EN/EN60601-1-2 ve SEMI F47 (200VAC'de test edilmiş) dahil
• Titreşim: 10–500Hz, 2G, 10dk/döngü, X/Y/Z eksenlerinde 60dk
• MTBF: 1775,2K saat min. (Telcordia SR-332, Bellcore), 244,0K saat min. (MIL-HDBK-217F, 25°C)
• Boyutlar: 159 × 97 × 30 mm
• Ağırlık/Paketleme: 0,5kg; 24 adet/koli: 12,9kg / 0,73 CUFT

Rectifier Kullanımı Hakkında

NSP-200 serisi gibi enclosed (kapalı) tip güç kaynakları, doğrudan AC şebeke girişini DC çıkışa çeviren tam entegre bir rectifier (doğrultucu) devresi barındırır. Bu nedenle harici ek bir rectifier modülüne ihtiyaç duyulmaz; ürün kendi içinde EMI filtre, PFC devresi ve doğrultucu/anahtarlama katlarını bütünleşik olarak sunar.

Temel Kullanım Alanları;

• Endüstriyel otomasyon sistemleri
• Güvenlik (security) sistemleri
• Ağ ekipmanları
• Ev otomasyonu
• Medikal cihazlar (BF tipi uygulamalar, sistem seviyesinde uyumluluk şartlarıyla)
• Laboratuvar ekipmanları ve hassas test sistemleri
• Mekanik ekipmanlar ve çoklu endüstri projeleri
