NSP-1600-24, Power Supply, 24V, 67A, Telekom , Güç Kaynağı, Power supply, Military

NSP-1600-24

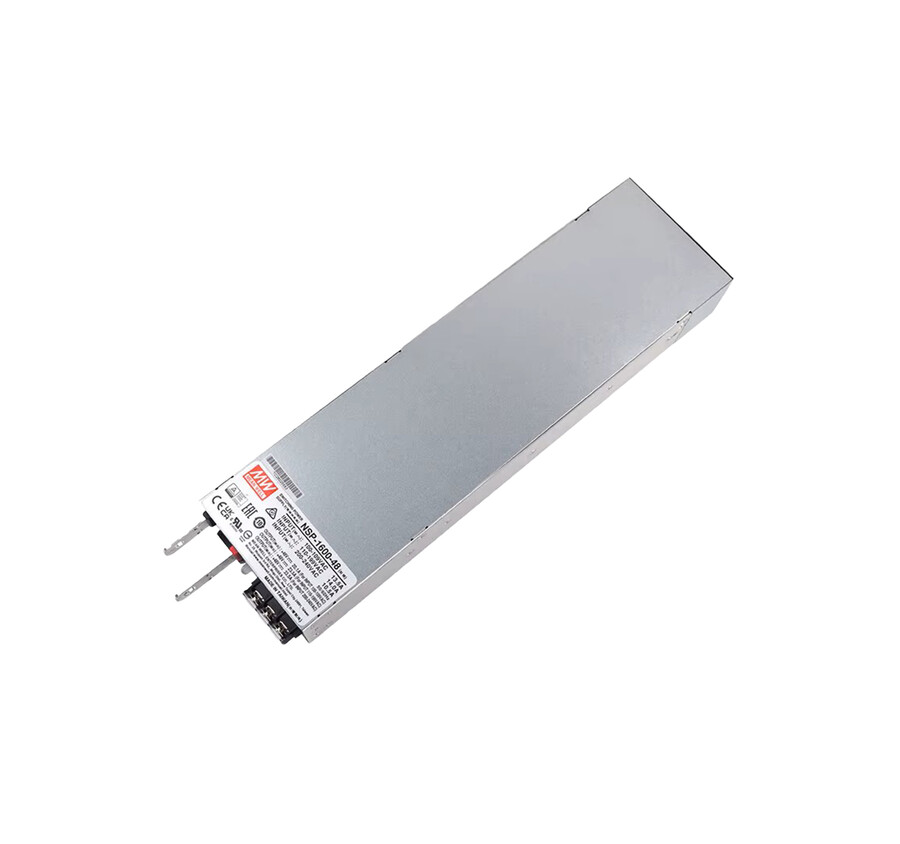

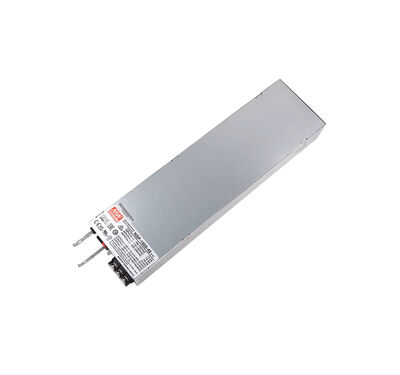

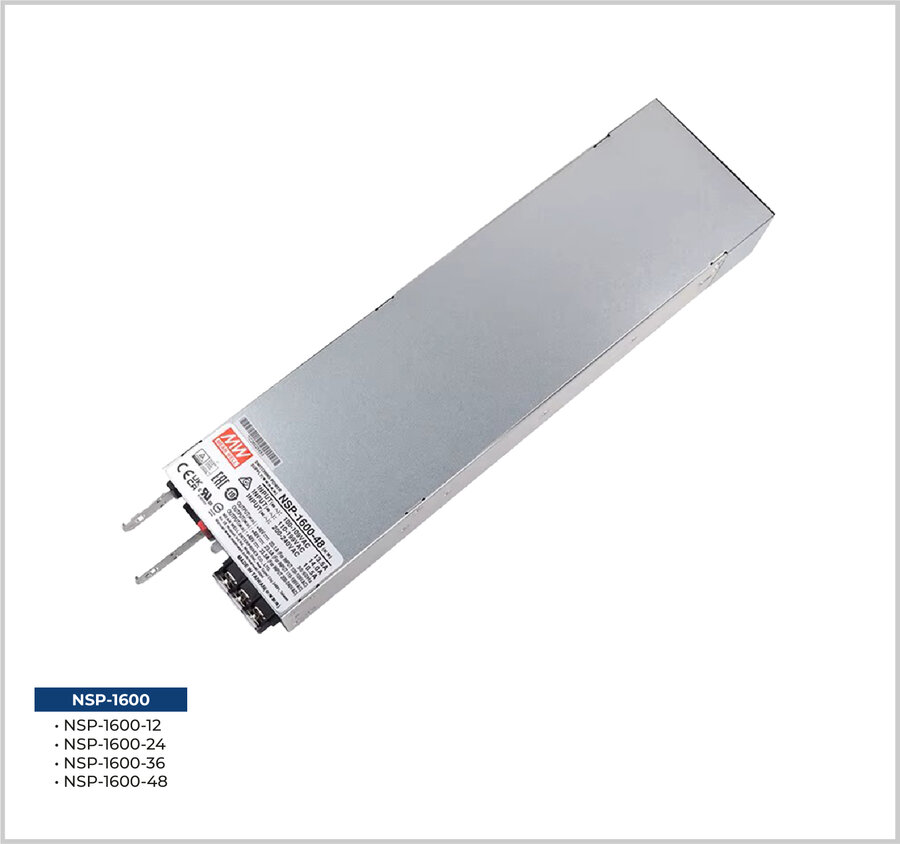

NSP-1600-24, MEAN WELL, 1608W gücünde, yüksek güvenilirlikli, kapalı tip (enclosed type) endüstriyel AC/DC güç kaynağıdır. Aktif PFC özelliğine sahiptir, 1U alçak profil ve yüksek güç yoğunluğuna (25W/inch³) sahiptir, dahili fan ile soğutulur, çıkış gerilimi programlanabilir (PV) özelliğe ve CANBus iletişim arayüzüne sahiptir; 24V DC çıkış sunar.

Teknik Özellikler;

• Marka: MEAN WELL
• Ürün Tipi: Enclosed Tip, Yüksek Güvenilirlikli Endüstriyel AC/DC Güç Kaynağı
• DC Çıkış Gerilimi: 24V
• Anma Akımı: 67A
• Akım Aralığı: 0–67A
• Anma Gücü: 1608W
• Gerilim Ayar Aralığı: 23,5–30V
• Line Regulation: ±%1,0
• Load Regulation: ±%0,5
• Ripple & Noise (Maks.): 200mVp-p
• Gerilim Toleransı: ±%0,5
• Kurulma/Yükselme Süresi: 1500ms, 60ms (230VAC), tam yükte
• Hold-Up Time (Tipik): 16ms (230VAC, %70 yükte) / 10ms (230VAC, tam yükte)
• Giriş Gerilim Aralığı: 90–264V AC / 250–400V DC
• Giriş Frekans Aralığı: 47–63 Hz
• Güç Faktörü (Tipik): 0,97 (230VAC), tam yükte
• Verimlilik (Tipik): %91,5
• AC Giriş Akımı (Tipik): 15A (115VAC), 8,5A (230VAC)
• Ani Giriş Akımı (Cold Start, Tipik): 35A (230VAC)
• Kaçak Akım: <2mA (230VAC)
• Çalışma Sıcaklığı: -20°C ile +70°C (derating eğrisine bakınız)
• Çalışma Nem Aralığı: %20–%90 RH, yoğuşmasız
• Depolama Sıcaklığı/Nem: -40°C ile +85°C, %10–%95 RH
• Sıcaklık Katsayısı: ±%0,03/°C (0–50°C)
• Titreşim: 10–500Hz, 2G, 10dk/döngü, X/Y/Z eksenlerinde 60dk
• Aşırı Yük Koruması: Anma çıkış gücünün %105–%115'i; sabit akım sınırlama, çıkış gerilimi düşünce 5 saniye sonra çıkışı kapatma, AC yeniden verilince otomatik kurtarma
• Aşırı Gerilim Koruması: Çıkış gerilimini kapatma, AC yeniden verilince otomatik kurtarma
• Aşırı Sıcaklık Koruması: Çıkış gerilimini kapatma, sıcaklık düşünce otomatik kurtarma
• Çıkış Gerilimi Programlanabilirliği (PV): Nominal çıkış geriliminin %40–%125'i aralığında ayarlanabilir (talep üzerine %15–%125); dahili potansiyometre veya harici gerilimle
• Yardımcı Çıkış (Auxiliary Power): 12Vaux @ 0,8A
• Remote Sense: Yük kablolamasındaki gerilim düşümünü 0,5Vdc'ye kadar telafi eder
• Uzaktan Kontrol (Remote Control): Elektriksel sinyal veya kuru kontak ile; Power ON – kısa devre, Power OFF – açık devre
• Alarm Sinyali: İzole sinyal çıkışı (T-Alarm ve DC-OK)
• CANBus Arayüzü: Kontrol, ayar ve izleme fonksiyonları için iletişim desteği
• Fan Gürültüsü (Tipik): 38dB (%10 yük, Ta=25°C) / 38dB (%70 yük, Ta=25°C); dahili akıllı fan hız kontrolü (PSU iç sıcaklığına göre)
• Güvenlik Standartları: UL62368-1, CAN/CSA C22.2 No.62368-1, TUV BS EN/EN62368-1, BSMI CNS15598-1, BIS IS13252(Part1):2010/IEC60950-1:2005, AS/NZS62368.1; EAC TP TC004 onaylı
• Dayanım Gerilimi: I/P-O/P: 3kVAC, I/P-FG: 2kVAC, O/P-FG: 1,5kVAC
• İzolasyon Direnci: I/P-O/P, I/P-FG, O/P-FG: >100MΩ / 500VDC / 25°C / %70 RH
• EMC Emisyon: BS EN/EN55032 (CISPR32), CNS15936 Class B (iletkenlik) / Class A (radyasyon); Harmonik Akım BS EN/EN61000-3-2 Class A
• EMC Bağışıklık: ESD Seviye 3 (8kV hava) / Seviye 2 (4kV temas), EFT/Burst Seviye 3, Surge Seviye 4 (2kV Line-Line / 4kV Line-Earth), Conducted Seviye 3, Manyetik Alan Seviye 4, Voltage Dips/Interruptions (>%95 dip 0,5 periyot, %30 dip 25 periyot, >%95 kesinti 250 periyot); SEMI F47 referanslı tasarım (200VAC'de)
• MTBF: 684,7K saat min. (Telcordia SR-332, Bellcore), 69,2K saat min. (MIL-HDBK-217F, 25°C)
• Boyutlar: 300 × 85 × 41 mm (U×G×Y)
• Ağırlık/Paketleme: 1,8kg; 6 adet/koli: 11,3kg / 1,25 CUFT

Temel Kullanım Alanları;

• Fabrika kontrol ve otomasyon cihazları
• Test ve ölçüm ekipmanları
• Lazer ilişkili makineler
• Yaşlandırma (aging) tesisleri
• Dijital yayıncılık ekipmanları
• Sabit akım kaynağı uygulamaları

NSP-1600-24 Datasheet PDF
