NSP-1600-48

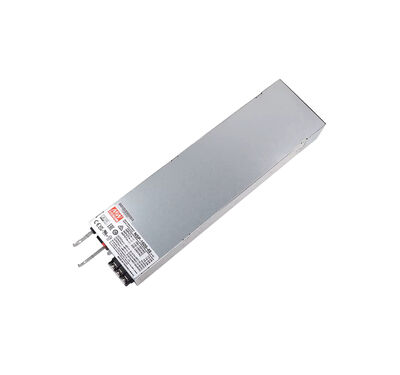

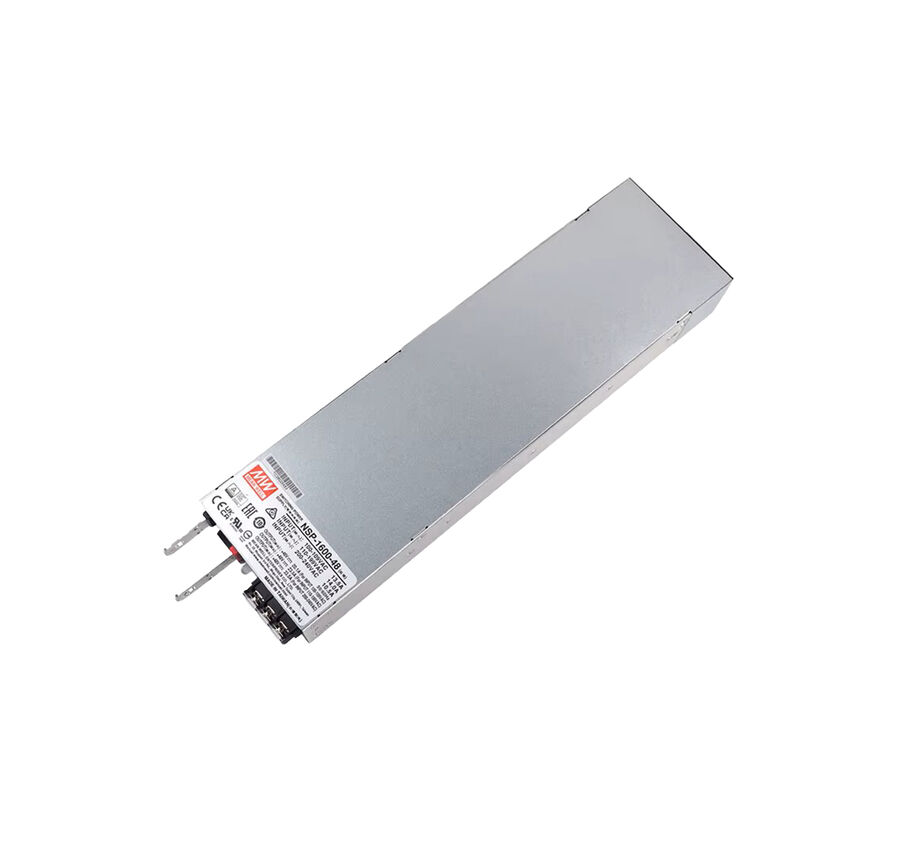

NSP-1600-48, MEAN WELL markasına ait, 1608W gücünde, tek çıkışlı, endüstriyel enclosed (kapalı gövde) tip bir AC/DC güç kaynağıdır. NSP-1600 serisi, 1U düşük profilli, 25W/inç güç yoğunluğuna sahip, PFC, çıkış gerilim programlama, uzaktan açma/kapama kontrolü, remote sense ve CANBus haberleşme arayüzü gibi gelişmiş fonksiyonlarla donatılmış, yüksek güvenilirlikli bir seridir.
Teknik Özellikler;
- Marka: MEAN WELL
- Model: NSP-1600-48
- Ürün Tipi: Endüstriyel Yüksek Güvenilirlikli Enclosed Tip AC/DC Güç Kaynağı
- Çıkış Gerilimi: 48V DC
- Anma Çıkış Akımı: 33,5A
- Akım Aralığı: 0–33,5A
- Anma Çıkış Gücü: 1608W
- Ripple & Noise (maks.): 300mVp-p
- Gerilim Ayar Aralığı: 47,5–58,8V
- Line Regulation: ±%0,5
- Load Regulation: ±%0,5
- Gerilim Doğruluğu: ±%1,0
- Kurulma/Yükselme Süresi: 1500ms, 60ms (230VAC, tam yükte)
- Hold-up Süresi: 16ms (230VAC, %70 yükte) / 10ms (230VAC, tam yükte)
- Giriş Gerilim Aralığı: 90–264V AC / 250–400V DC
- Giriş Frekans Aralığı: 47–63 Hz
- Güç Faktörü (Tipik): 0,97 (230VAC, tam yükte)
- Verimlilik (Tipik): %92,5
- Ani Giriş Akımı (Tipik): Soğuk başlatma 35A (230VAC)
- AC Giriş Akımı (Tipik): 15A (115VAC), 8,5A (230VAC)
- Kaçak Akım: <2mA / 230VAC
- Aşırı Gerilim Koruması: 63–75V
- Aşırı Yük Koruması: %105–%115 anma gücü; sabit akım sınırlaması, çıkış gerilimi düştükten 5 saniye sonra çıkışı kapatır, yeniden güç verilince toparlanır
- Aşırı Sıcaklık Koruması: Çıkışı kapatır, sıcaklık düşünce otomatik toparlanır
- Çıkış Gerilimi Programlama (PV): Nominal çıkış geriliminin %40–%125'ine (talebe bağlı %15–%125'e kadar) ayarlanabilir
- Uzaktan Kontrol: Elektriksel sinyal veya kuru kontak ile; Açma: kısa devre; Kapama: açık devre
- Remote Sense: Yük kablosundaki gerilim düşümünü 0,5VDC'ye kadar telafi eder
- Yardımcı Güç (Auxiliary Power): 12V(aux) @ 0,8A
- Alarm Sinyali: DC-OK ve T-ALARM için izole sinyal çıkışı
- CANBus Arayüzü: Var — kontrol, ayar ve izleme fonksiyonları sağlar (CAN 2.0B, maks. 250KHz bus hızı)
- Fan Gürültüsü (Tipik): %10 ve %70 yükte 38dB (25°C ortam sıcaklığında)
- Fan Kontrolü: Dahili akıllı fan hız kontrolü, PSU'nun iç sıcaklığına göre
- Çalışma Sıcaklığı: -20°C ile +70°C (derating eğrisine göre)
- Çalışma Nem Aralığı: %20–%90 RH, yoğuşmasız
- Depolama Sıcaklığı / Nem: -40°C ile +85°C, %10–%95 RH, yoğuşmasız
- Sıcaklık Katsayısı: ±%0,03/°C (0–50°C)
- Titreşim: 10–500Hz, 2G, 10dk/döngü, X/Y/Z eksenlerinde 60dk
- Güvenlik Standartları: UL62368-1, CAN/CSA C22.2 No.62368-1, TUV BS EN/EN62368-1, BSMI CNS15598-1, AS/NZS62368.1, EAC TP TC004 (Not: BIS IS13252(Part1):2010/IEC60950-1:2005 sertifikası 48V modeli için geçerli değildir)
- Dayanım Gerilimi (Withstand Voltage): I/P-O/P: 3kVAC, I/P-FG: 2kVAC, O/P-FG: 1,5kVAC
- İzolasyon Direnci: I/P-O/P, I/P-FG, O/P-FG: 100MΩ / 500VDC / 25°C / %70 RH
- MTBF: 684,7K saat min. (Telcordia SR-332, Bellcore), 69,2K saat min. (MIL-HDBK-217F, 25°C)
- Boyutlar: 300 × 85 × 41 mm (U×G×Y)
- Ağırlık: 1,8 kg; 6 adet/koli: 11,3kg / 1,25 CUFT
- Garanti: 5 yıl
- Soğutma: Dahili termostatik kontrollü fan ile zorlamalı hava soğutmalı (1U düşük profilli)
Derating eğrisinde belirtildiği üzere, 180–264VAC girişte tam çıkış (1608W/33,5A) sağlanırken, 115VAC'de 1286W'a (%80), 100VAC'de 1126W'a (%70), 90VAC'de 965W'a (%60) düşmektedir.
Resmi MEAN WELL datasheet'inde (NSP-1600-SPEC), NSP-1600 serisinin CAN 2.0B protokolünü desteklediği ve bu arayüz üzerinden bilgi okuma, durum izleme ve çıkış ayarlama (trimming) gibi işlemlerin yapılabildiği belirtilmektedir. LED durum göstergesi normal çalışmada yeşil, anormal durumda (OTP/OLP/fan arızası) kırmızı yanar; iç sıcaklık 60°C'ye ulaştığında ise LED kırmızı yanıp söner ve CANBus üzerinden alarm sinyali gönderilir. 48V modeli, ailenin en yüksek verimliliğine (%92,5) sahiptir.
Temel Kullanım Alanları;
- Fabrika kontrol ve otomasyon ekipmanları
- Test ve ölçüm cihazları
- Lazer ilgili makineler
- Aging (yaşlandırma test) tesisleri
- Dijital yayıncılık (broadcasting) ekipmanları
- Sabit akım kaynağı (constant current source) uygulamaları
- CANBus tabanlı izleme ve kontrol gerektiren endüstriyel sistemler
- 48V DC dağıtım altyapısı gerektiren telekom benzeri sistemler (özel rectifier fonksiyonu olmadan)
MEAN WELL, NSP-1600 serisini yüksek güç yoğunluğu, programlanabilir çıkış gerilimi ve CANBus haberleşmesi ile öne çıkan, endüstriyel test/ölçüm ve otomasyon uygulamaları için tasarlanmış bir yüksek güvenilirlik serisi olarak konumlandırmaktadır.
