NPP-750-48, Akü şarj Cihazı, 48V
NPP-750-48

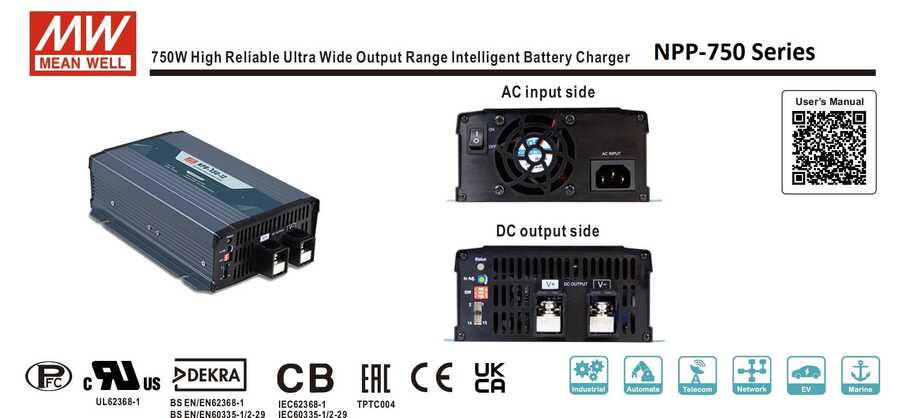

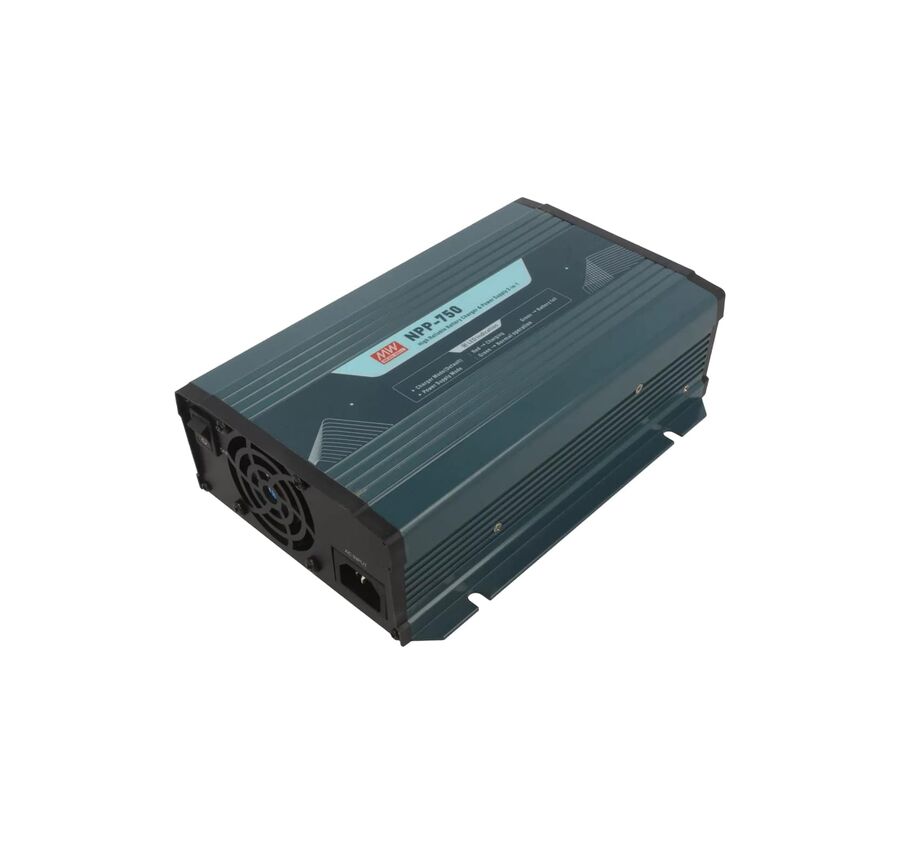

NPP-750-48, MEAN WELL, 759,36W gücünde, yüksek güvenilirlikli, ultra geniş çıkış aralığına sahip, kapalı tip (enclosed type) batarya şarj cihazı ve güç kaynağı 2'si 1 arada (2-in-1) cihazdır. Ön paneldeki 14 pinli konnektörün 3&4 numaralı pinlerine takılan jumper ile Şarj Cihazı Modu / Güç Kaynağı Modu seçilebilir; 48V (nominal) DC çıkış sunar.
Teknik Özellikler;
- Marka: MEAN WELL
- Ürün Tipi: Enclosed Tip, Yüksek Güvenilirlikli Ultra Geniş Çıkış Aralıklı Batarya Şarj Cihazı & Güç Kaynağı (2-in-1)
- DC Çıkış Gerilimi: 42–80V (ayarlanabilir aralık)
- Anma Akımı: 11,3A
- Akım Ayar Aralığı: 5,65–11,3A
- Anma Gücü: 759,36W
- Line Regulation: ±%1,0
- Load Regulation: ±%0,5
- Ripple & Noise (Maks.): 480mVp-p
- Gerilim Toleransı: ±%0,5 (Güç Kaynağı modu)
- Kurulma/Yükselme Süresi: 1800ms, 60ms (230VAC), tam yükte
- Hold-Up Time (Tipik): 16ms (230VAC, %75 yükte) / 10ms (230VAC, tam yükte)
- Giriş Gerilim Aralığı: 90–264V AC / 127–370V DC
- Giriş Frekans Aralığı: 47–63 Hz
- Güç Faktörü (Tipik): PF>0,98 (115VAC), PF>0,95 (230VAC), tam yükte
- Verimlilik (Tipik): %93
- AC Giriş Akımı (Tipik): 8,7A (115VAC), 4A (230VAC)
- Ani Giriş Akımı (Cold Start, Tipik): 50A (230VAC)
- Çalışma Sıcaklığı: -30°C ile +70°C (derating eğrisine bakınız)
- Çalışma Nem Aralığı: %20–%95 RH, yoğuşmasız
- Depolama Sıcaklığı/Nem: -40°C ile +85°C, %10–%95 RH
- Sıcaklık Katsayısı: ±%0,05/°C (0–50°C)
- Titreşim: 10–500Hz, 2G, 10dk/döngü, X/Y/Z eksenlerinde 60dk
- Aşırı Yük Koruması: Anma çıkış gücünün %105–%115'i; sabit akım sınırlama, 5 saniye sonra çıkışı kapatma, AC yeniden verilince otomatik kurtarma
- Kısa Devre Koruması: Şarj cihazı kapanır, AC yeniden verilince otomatik kurtarma
- Aşırı Gerilim Koruması: Çıkış gerilimini kapatma ve kilitleme, AC yeniden verilince otomatik kurtarma
- Aşırı Sıcaklık Koruması: Çıkış gerilimini kapatma, sıcaklık düşünce otomatik kurtarma
- Fan Kontrolü: İç sıcaklığa bağlı
- DC-OK / Charger OK Sinyali: TTL seviye sinyal; Normal çalışma = H (4,5–5,5V); Hata/koruma = L (-0,5–0,5V)
- Battery Full Sinyali: TTL seviye sinyal; Şarj oluyor = L (-0,5–0,5V); Batarya dolu = H (4,5–5,5V)
- Uzaktan Açma/Kapama (Remote ON-OFF): Kısa devre (10,8–13,2V) = ON; Açık devre (-0,5–0,5V) = OFF
- Güvenlik Standartları: CB IEC62368-1, IEC60335-1/2-29, Dekra BS EN/EN62368-1, BS EN/EN60335-1/2-29, UL62368-1; EAC TP TC004 onaylı
- Dayanım Gerilimi: I/P-O/P: 3kVAC, I/P-FG: 2kVAC, O/P-FG: 0,5kVAC
- İzolasyon Direnci: I/P-O/P, I/P-FG, O/P-FG: >100MΩ / 500VDC / 25°C / %70 RH
- EMC Emisyon: BS EN/EN55032 (CISPR32), BS EN/EN55014-1 Class B (iletkenlik) / Class A (radyasyon); Harmonik Akım BS EN/EN61000-3-2 Class A
- EMC Bağışıklık: ESD Seviye 3 (8kV hava) / Seviye 2 (4kV temas), Radiated Seviye 2 (3V/m), EFT/Burst Seviye 2 (1kV), Surge Seviye 2 (1kV Line-Line) / Seviye 3 (2kV Line-Earth), Conducted Seviye 2 (3Vrms), Manyetik Alan Seviye 1 (1A/m), Voltage Dips/Interruptions (>%95 dip 0,5 periyot, %30 dip 25 periyot, >%95 kesinti 250 periyot)
- MTBF: 883,5K saat min. (Telcordia SR-332, Bellcore), 95,7K saat min. (MIL-HDBK-217F, 25°C)
- Boyutlar: 230 × 158 × 67 mm (U×G×Y)
- Ağırlık/Paketleme: 1,84kg; 4 adet/koli: 9kg / 1,63 CUFT
Not: NPP-750-48, panel üzerindeki jumper ile varsayılan olarak Batarya Şarj Cihazı Modu'nda çalışır (kurşun-asit — flooded, Gel, AGM — bataryalar için 3 kademeli şarj eğrisi: Constant Current → Constant Voltage → Float); Boost Charge Voltage: 57,6V, Float Charge Voltage: 55,2V, önerilen batarya kapasitesi 40–130AH. Jumper çıkarıldığında cihaz Güç Kaynağı Modu'na geçer (42–80V ayarlanabilir çıkış).
Temel Kullanım Alanları;
- E-bisiklet, e-scooter ve özel araçlar için batarya şarj sistemleri
- Robotik çim biçme makineleri
- Rekreasyonel tekneler
- Güvenlik ve gözetim sistemleri
- Yedek bataryalı endüstriyel ekipmanlar
- Genel amaçlı yüksek güçlü DC güç kaynağı uygulamaları
