NPP-1700-48

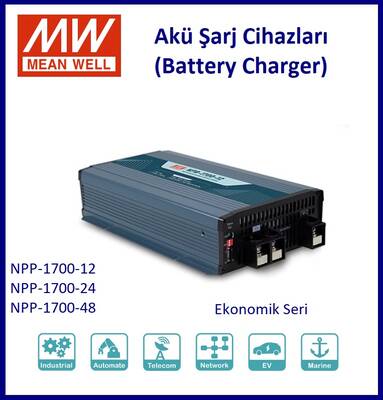

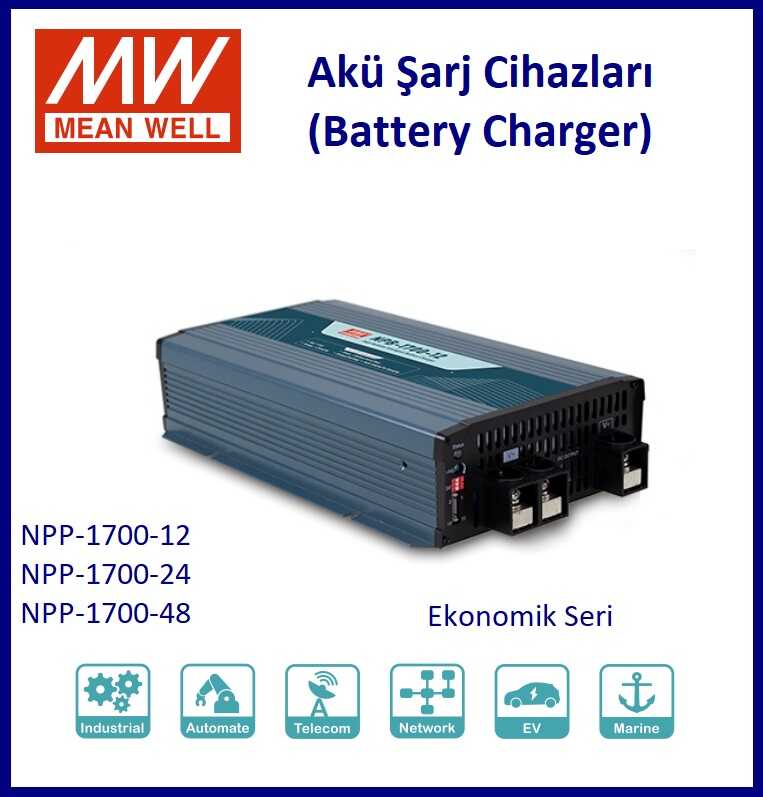

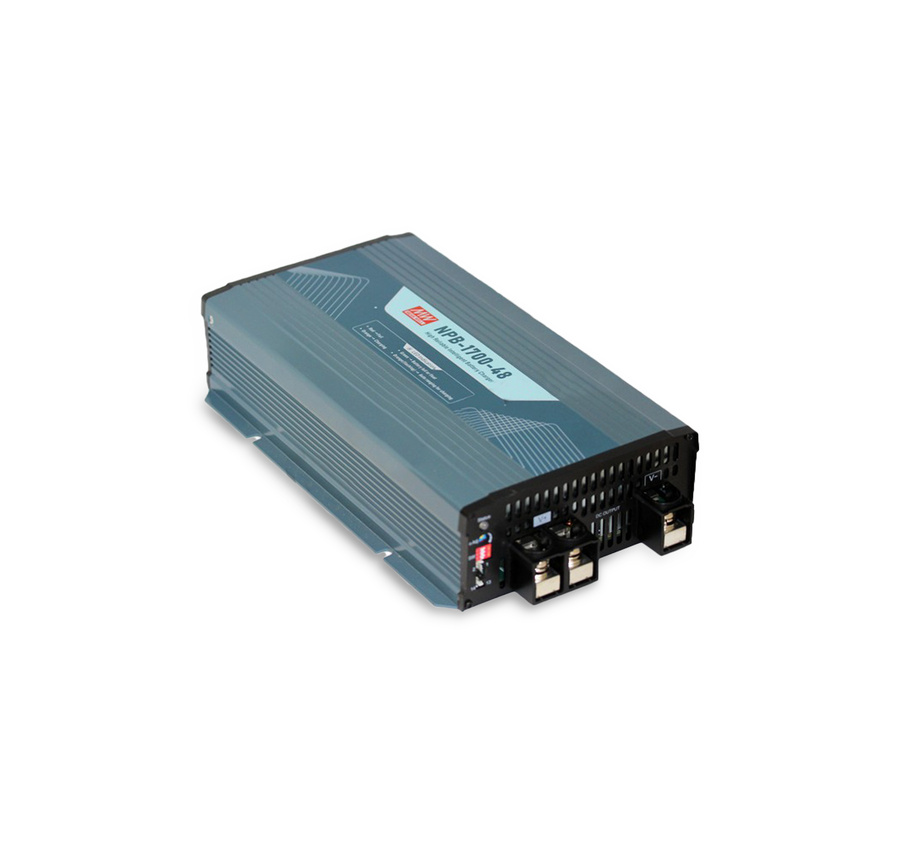

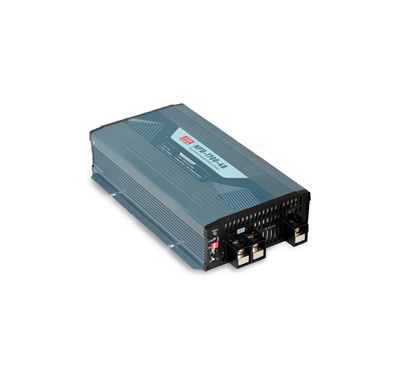

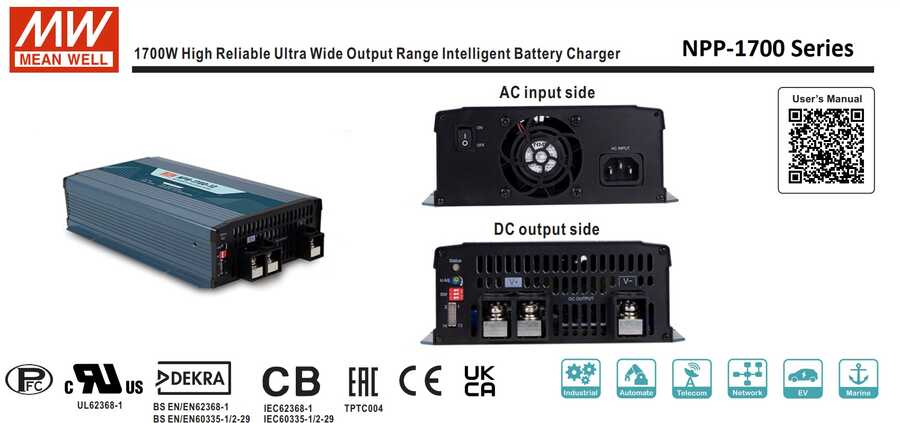

NPP-1700-48, MEAN WELL, 1680W gücünde, yüksek güvenilirlikli, ultra geniş çıkış aralığına sahip, kapalı tip (enclosed type) batarya şarj cihazı ve güç kaynağı 2'si 1 arada (2-in-1) cihazdır. Panel üzerindeki 14 pinli konnektörün 3&4 numaralı pinlerine takılan jumper ile Şarj Cihazı Modu / Güç Kaynağı Modu seçilebilir; 48V (nominal) DC çıkış sunar.

Teknik Özellikler;

• Marka: MEAN WELL
• Ürün Tipi: Enclosed Tip, Yüksek Güvenilirlikli Ultra Geniş Çıkış Aralıklı Batarya Şarj Cihazı & Güç Kaynağı (2-in-1)
• DC Çıkış Gerilimi: 42–80V (ayarlanabilir aralık)
• Anma Akımı: 25A
• Akım Ayar Aralığı: 12,5–25A
• Anma Gücü: 1680W
• Line Regulation: ±%1,0
• Load Regulation: ±%0,5
• Ripple & Noise (Maks.): 480mVp-p
• Gerilim Toleransı: ±%0,5 (Güç Kaynağı modu)
• Kurulma/Yükselme Süresi: 1800ms, 60ms (230VAC), tam yükte
• Hold-Up Time (Tipik): 16ms (230VAC, %75 yükte) / 10ms (230VAC, tam yükte)
• Giriş Gerilim Aralığı: 90–264V AC / 250–370V DC
• Giriş Frekans Aralığı: 47–63 Hz
• Güç Faktörü (Tipik): PF>0,98 (115VAC), PF>0,95 (230VAC), tam yükte
• Verimlilik (Tipik): %94
• AC Giriş Akımı (Tipik): 14,8A (115VAC), 9,3A (230VAC)
• Ani Giriş Akımı (Cold Start, Tipik): 50A (230VAC)
• Kaçak Akım: <0,75mA (240VAC, 60335-1/2-29), <1,5mA Peak (240VAC, 62368-1)
• Çalışma Sıcaklığı: -30°C ile +70°C (derating eğrisine bakınız)
• Çalışma Nem Aralığı: %20–%95 RH, yoğuşmasız
• Depolama Sıcaklığı/Nem: -40°C ile +85°C, %10–%95 RH
• Sıcaklık Katsayısı: ±%0,05/°C (0–50°C)
• Titreşim: 10–500Hz, 2G, 10dk/döngü, X/Y/Z eksenlerinde 60dk
• Aşırı Yük Koruması: Anma çıkış gücünün %105–%115'i; sabit akım sınırlama, 5 saniye sonra çıkışı kapatma, AC yeniden verilince otomatik kurtarma
• Kısa Devre Koruması: Şarj cihazı kapanır, AC yeniden verilince otomatik kurtarma
• Aşırı Gerilim Koruması: Çıkış gerilimini kapatma ve kilitleme, AC yeniden verilince otomatik kurtarma
• Aşırı Sıcaklık Koruması: Çıkış gerilimini kapatma, sıcaklık düşünce otomatik kurtarma
• Fan Hız Kontrolü: İç sıcaklığa bağlı
• DC-OK / Charger OK Sinyali: TTL seviye sinyal; Normal çalışma = H (4,5–5,5V); Hata/koruma = L (-0,5–0,5V)
• Battery Full Sinyali: TTL seviye sinyal; Şarj oluyor = L (-0,5–0,5V); Batarya dolu = H (4,5–5,5V)
• Uzaktan Açma/Kapama (Remote ON-OFF): Kısa devre (10,8–13,2V) = ON; Açık devre (-0,5–0,5V) = OFF
• Güvenlik Standartları: CB IEC62368-1, Dekra BS EN/EN62368-1, IEC60335-1/2-29, BS EN/EN60335-1/2-29, UL62368-1; EAC TP TC004 onaylı
• Dayanım Gerilimi: I/P-O/P: 3kVAC, I/P-FG: 2kVAC, O/P-FG: 0,5kVAC
• İzolasyon Direnci: I/P-O/P, I/P-FG, O/P-FG: >100MΩ / 500VDC / 25°C / %70 RH
• EMC Emisyon: BS EN/EN55032 (CISPR32) Class B (iletkenlik) / Class A (radyasyon); Harmonik Akım BS EN/EN61000-3-2 Class A
• EMC Bağışıklık: ESD Seviye 3 (8kV hava) / Seviye 2 (4kV temas), Radiated Seviye 2 (3V/m), EFT/Burst Seviye 2 (1kV), Surge Seviye 2 (1kV Line-Line) / Seviye 3 (2kV Line-Earth), Conducted Seviye 2 (3Vrms), Manyetik Alan Seviye 1 (1A/m), Voltage Dips/Interruptions (>%95 dip 0,5 periyot, %30 dip 25 periyot, >%95 kesinti 250 periyot)
• MTBF: 577,4K saat min. (Telcordia SR-332, Bellcore), 58,5K saat min. (MIL-HDBK-217F, 25°C)
• Boyutlar: 307,7 × 184 × 70 mm (U×G×Y)
• Ağırlık/Paketleme: 2,96kg; 4 adet/koli: 14kg / 2,58 CUFT

Not: NPP-1700-48, panel üzerindeki jumper ile varsayılan olarak Batarya Şarj Cihazı Modu'nda çalışır (kurşun-asit — flooded, Gel, AGM — bataryalar için 3 kademeli şarj eğrisi: Constant Current → Constant Voltage → Float); Boost Charge Voltage: 57,6V, Float Charge Voltage: 55,2V, önerilen batarya kapasitesi 100–330AH. Jumper çıkarıldığında cihaz Güç Kaynağı Modu'na geçer (42–80V ayarlanabilir çıkış, %105–%115 aşırı yük eşiği).

Temel Kullanım Alanları;

• E-bisiklet, e-scooter ve özel araçlar için batarya şarj sistemleri
• Robotik çim biçme makineleri
• Rekreasyonel tekneler
• Güvenlik ve gözetim sistemleri
• Yedek bataryalı endüstriyel ekipmanlar
• Genel amaçlı yüksek güçlü DC güç kaynağı uygulamaları

NPP-1700-48 Datasheet PDF
