NGE100

NGE100, MEAN WELL, 100W gücünde, GaN (Gallium Nitride / Galyum Nitrür) teknolojisiyle üretilmiş 4 portlu USB hızlı şarj cihazıdır. Değiştirilebilir (interchangeable) AC fiş sistemi sayesinde iş seyahati kullanıcıları için tasarlanmıştır. Ürün 2 adet USB-C ve 2 adet USB-A portu içerir; her port bağımsız hızlı şarj destekler ve USB-C1 veya C2 portlarından biri tek başına 100W'a kadar hızlı şarj sağlayabilir. NGE100 ve NGE100U (ABD versiyonu, katlanır sabit fiş) olmak üzere iki farklı model mevcuttur.

Teknik Özellikler;

• Marka: MEAN WELL
• Model: NGE100 (Üniversal versiyon) / NGE100U (ABD versiyonu)
• Ürün Tipi: 100W, 4 Portlu USB GaN Hızlı Şarj Cihazı
• Toplam Güç: 100W maksimum
• Giriş Gerilim Aralığı: 90–264V AC
• Giriş Frekans Aralığı: 47–63 Hz
• Verimlilik (Tipik): %88 (20V/5A'da)
• Güç Faktörü: PF>0,92 (230VAC), PF>0,98 (115VAC)
• AC Giriş Akımı: 1,6A (115VAC), 0,8A (230VAC)
• Ani Giriş Akımı (Inrush, maks.): 65A (115VAC), 95A (230VAC)
• Kaçak Akım (maks.): 0,5mA / 240VAC
• Kurulma / Hold-up Süresi: 1000ms, 30ms (230VAC) / 2000ms, 10ms (115VAC) — USB C1 20V/5A'da

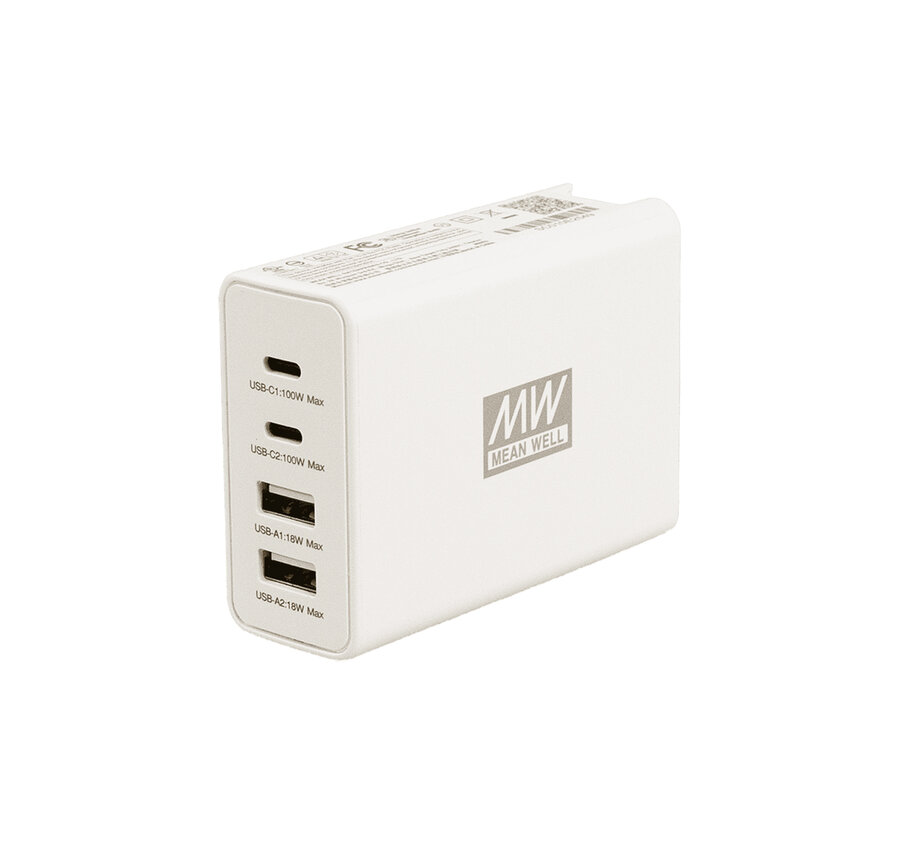

Port Bazında Çıkış Özellikleri;

• USB-C1: Maks. 100W, PD3.0 destekli — 5V, 9V, 12V, 15V/3A, 20V/5A
• USB-C2: Maks. 100W, PD3.0 destekli — 5V, 9V, 12V, 15V/3A, 20V/5A
• USB-A1: Maks. 18W, QC3.0 destekli — 5V/3A, 9V/2A, 12V/1,5A, 20V/0,9A
• USB-A2: Maks. 18W, QC3.0 destekli — 5V/3A, 9V/2A, 12V/1,5A, 20V/0,9A
• Sadece 5V için: Maks. 45W (Not 2)
• Ripple & Noise (maks.): 200mVp-p (tüm gerilim seviyelerinde)
• Line Regulation: ±%1,0
• Load Regulation: ±%5,0 (5V) / ±%4,0 (9V, 12V, 15V, 20V)
• Gerilim Toleransı: ±%5,0 (5V) / ±%4,0 (9V, 12V, 15V, 20V)

Koruma;

• Aşırı Yük: %101–%150 anma çıkış gücü, Hiccup modu (otomatik kurtarma)
• Aşırı Sıcaklık: Çıkışı kapatır, sıcaklık düşünce otomatik toparlanır

Çevresel Koşullar;

• Çalışma Sıcaklığı: -30°C ile +70°C (Derating eğrisine göre)
• Çalışma Nem Aralığı: %20–%90 RH, yoğuşmasız
• Depolama Sıcaklığı / Nem: -20°C ile +85°C, %10–%95 RH, yoğuşmasız
• Sıcaklık Katsayısı: ±%0,03/°C (0–40°C)
• Titreşim: 10–500Hz, 2G, 10dk/döngü, X/Y/Z eksenlerinde 60dk

Güvenlik ve EMC;

• Dayanım Gerilimi (Withstand Voltage): I/P-O/P: 3kVAC
• İzolasyon Direnci: I/P-O/P: 100MΩ / 500VDC / 25°C / %70 RH
• Güvenlik Standartları: UL62368-1, DEKRA BS EN/EN62368-1, BSMI CNS15598-1, PSE J62368-1, CCC GB4943.1-2022, RCM AS/NZS 62368.1, KC KC62368-1, BIS IS13252(part1):2010/IEC60950-1:2005, EAC TPTC004
• EMC Emisyon: BS EN/EN55032(CISPR32), FCC PART 15/CISPR22, CAN ICES-3(B)/NMB-3(B), GB/T 9254.1-2021, KS C 9832; Harmonik Akım Class A; İletken/Yayılan Emisyon Class B
• EMC Bağışıklık: ESD Level 3 (8kV hava) / Level 2 (4kV temas); RF alan bağışıklığı Level 2 (3V/m); EFT bursts Level 2 (1kV); Sürge Level 3 (1kV L-N); İletken bağışıklık Level 2 (3V); Manyetik alan Level 1 (1A/m); Gerilim düşmesi/kesinti: >%95 dip 0,5 periyot, %30 dip 25 periyot, >%95 kesinti 250 periyot
• MTBF: 3008,3K saat min. (Telcordia TR/SR-332, 25°C), 336,4K saat min. (MIL-HDBK-217F, 25°C)

Boyut ve Ağırlık;

• Boyutlar: 62 × 30 × 85,5 mm (U×G×Y)
• Ağırlık: NGE100: 484g / NGE100U: 249g
• Paketleme: 28 adet/koli — NGE100: 14,55kg / NGE100U: 10,6kg

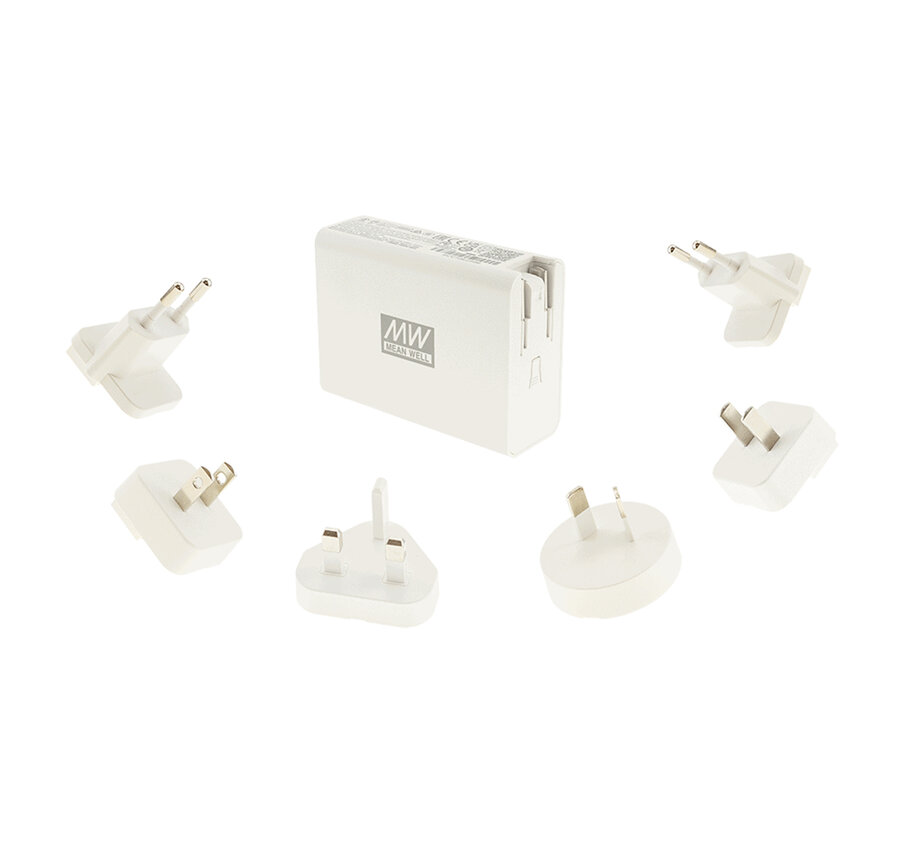

AC Fiş Uyumluluğu (NGE100 için değiştirilebilir);

• EU, US, UK, AU, CN, KR, IN (7 farklı fiş tipi dahil)
• NGE100U: Sabit, katlanır ABD fişi (değiştirilemez)

Diğer;

• Kutu İçeriği (NGE100): 7 farklı AC fiş, 100cm USB Type-C kablo, ipli aksesuar torbası
• Kutu İçeriği (NGE100U): 100cm USB Type-C kablo
• Enerji Verimliliği: Level VI
• Boşta Güç Tüketimi: <0,3W
• Garanti: 3 yıl
• Patent Başvuru No: MEAN WELL, 202330347779.4

Resmi MEAN WELL datasheet'inde (NGE100-SPEC), çoklu port aynı anda kullanıldığında hızlı şarj protokolü tanıma ve güç dağıtımı nedeniyle 1-3 kesinti yaşanabileceği, bunun bir protokol güvenlik önlemi olduğu belirtilmektedir. Ayrıca 4 port aynı anda kullanıldığında tavsiye edilen güç dağılımı: C1 45W, C2 30W, A1 12W, A2 12W şeklindedir.

Temel Kullanım Alanları;

• Akıllı telefon (iOS & Android) şarjı
• Tablet ve dizüstü bilgisayar şarjı
• Oyun konsolu şarjı
• Kulaklık ve kablosuz kulaklık (AirPods vb.) şarjı
• Kamera şarjı
• İş seyahati / çoklu ülke kullanımı (değiştirilebilir fiş sistemi sayesinde)
• Fan, nem cihazı (humidifier) gibi diğer USB destekli cihazlar
• Çoklu cihaz aynı anda şarj gerektiren ofis/ev ortamları

MEAN WELL, NGE100 serisini özellikle "one for multi-devices" (tek cihaz çoklu cihaz şarjı) konseptiyle, GaN teknolojisinin kompakt boyut avantajını kullanarak iş seyahati ve günlük çoklu cihaz şarjı ihtiyaçları için konumlandırmaktadır.
