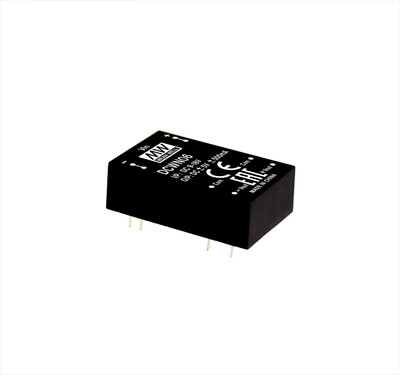

DCWN06B-05 Meanwell 18~36Vdc>+/-5Vdc +/-500mA

DCWN06B-05

Teknik Özellikler

• Güç: 5 Watt
• Çıkış Voltajı: ±5V DC (Çift Çıkış)
• Akım: ±500mA
• Giriş Voltajı: 18-36V DC (Nominal 24V DC)
• Boyutlar ( En x Boy x Yükseklik ): 31.75 x 20.32 x 10.2 mm
• Koli Adedi: 10 Adet

DCWN06B-05, MEAN WELL, DIP24 paket tipinde, kart üstü montaja uygun, izoleli ve regülatörlü çift çıkışlı bir DC-DC konvertördür. 2:1 giriş voltaj aralığı (18-36V DC) sayesinde farklı DC hat gerilimlerinden beslenen sistemlerde kullanılabilir. Uluslararası standart pin dizilimine sahiptir, %87'ye varan yüksek verimlilik sunar, 3KVDC giriş-çıkış izolasyonuna sahiptir ve kısa devre (sürekli mod) ile aşırı yük korumaları bulunur; paralel çalışmaya uygun değildir.

Telekomünikasyon ve Veri Sistemleri Kullanım Alanları

• Telekom ve Datacom Sistemleri: Şebeke ekipmanlarının çift kutuplu (±) DC beslemesinde
• Kablosuz Ağ Sistemleri: Sahada kullanılan düşük güçlü ekipmanların beslenmesinde
• Analiz ve Ölçüm Cihazları (Analyzer/Detector): Op-amp ve hassas analog devrelerin simetrik beslemesinde
• Endüstriyel Kontrol Sistemleri: İzoleli çift voltaj gerektiren kontrol kartlarında
• Haberleşme Altyapı Ekipmanları: Baz istasyonu ve şebeke ekipmanlarının yardımcı devre beslemesinde

Kart Üstü ve Modüler Sistem Kullanım Alanları

• PCB Entegre Güç Çözümleri: Sınırlı yer kaplayan kartlarda yerleşik çift çıkışlı DC-DC dönüşüm ihtiyacında
• Analog Sinyal İşleme Kartları: Simetrik (±) besleme gerektiren op-amp devrelerinde
• Sensör ve Enstrümantasyon Sistemleri: Sahadaki hassas ölçüm devrelerinin beslenmesinde
• Dağıtık Güç Mimarileri (Distributed Power): Ana hat geriliminden yerel olarak izoleli çift voltaj üretilmesinde
• OEM Elektronik Kartlar: Üçüncü parti kartlara entegre edilen kompakt DC-DC modül ihtiyacında
