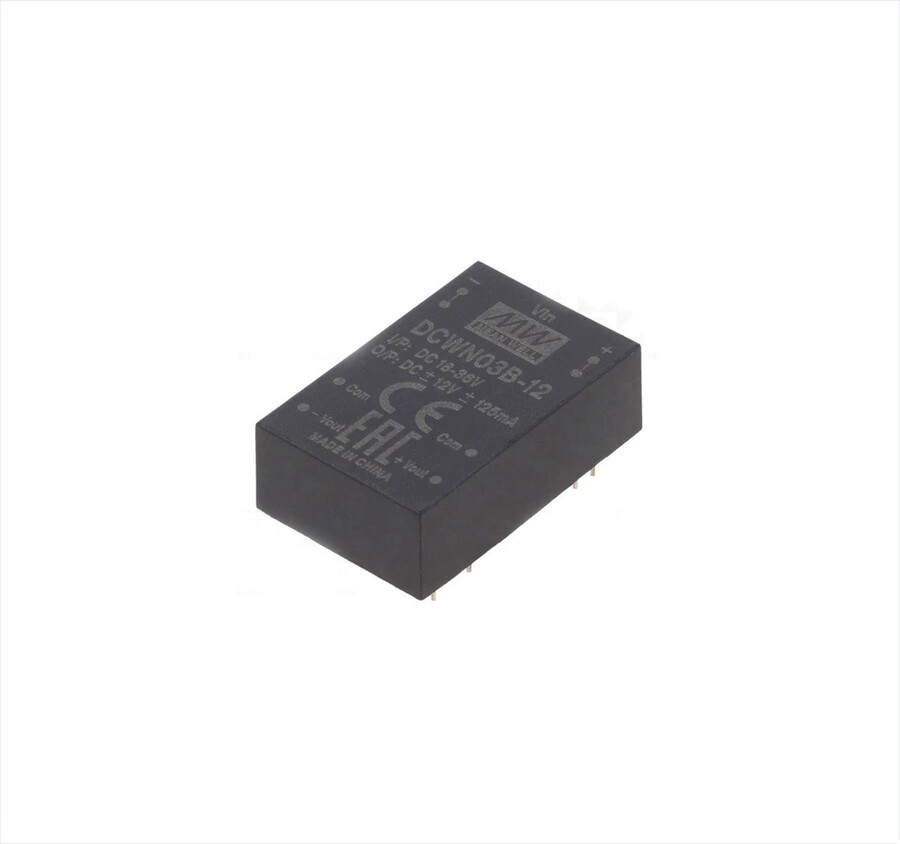

DCWN03B-12 Meanwell 18~36Vdc>+/-12Vdc +/-125mA

Mean Well DCWN03B-12

DIP24 Paket DC/DC Konvertör Modülü
Çift Çıkışlı (Dual Output) İzoleli Konvertör
PCB Üzeri Montaj Tipi Güç Modülü
2:1 Geniş Giriş Aralıklı Mini Konvertör
3W ±12V Düşük Güç DC/DC Modül

Teknik Özellikler

• Güç: 3 Watt
• Çıkış Voltajı: ±12V DC (Çift Çıkış)
• Akım: ±125mA
• Giriş Voltajı: 18-36V DC (24V Nominal)
• Boyutlar ( En x Boy x Yükseklik ): 31.75 x 20.3 x 10.2 mm
• Koli Adedi: 10 Adet

DCWN03B-12, MEAN WELL, DIP24 paket tipinde, izoleli ve regüleli 3W'lık çift çıkışlı (dual output) bir DC/DC konvertördür. Endüstri standardı pin dizilimi, 3000VDC I/P-O/P izolasyon ve -40°C ile +90°C arası geniş çalışma sıcaklığı ile PCB üzerine doğrudan monte edilebilen kompakt bir güç çözümü sunar. Minimum yük gerektirmez.

Endüstriyel ve Telekom Kullanım Alanları

• Endüstriyel Kontrol Kartları: PCB üzerinde ±12V simetrik güç ihtiyacı duyan devrelerin beslenmesinde
• Telekomünikasyon Ekipmanları: Dağıtık güç mimarilerinde (distributed power architecture) yerel izole güç sağlanmasında
• Ölçüm ve Sensör Devreleri: Op-amp ve analog devrelerin simetrik voltaj ihtiyacında
• Endüstriyel Otomasyon Kartları: Kompakt PCB tasarımlarında yer tasarrufu sağlayan entegre güç modülü olarak
• Haberleşme Altyapı Kartları: Farklı DC hatlardan izole ve kararlı çıkış üretilmesi gereken sistemlerde

Kompakt Modül Kullanım Alanları

• Gömülü Sistemler (Embedded Systems): Sınırlı PCB alanında yüksek izolasyonlu güç ihtiyacında
• Test ve Ölçüm Cihazları: Hassas analog devrelerin gürültüsüz simetrik beslemesinde
• Dağıtık Güç Mimarileri: Ana güç hattından türetilen 24V sistemlerde yerel izoleli besleme noktalarında
• Sanayi Tipi Kontrol Cihazları: Zorlu sıcaklık koşullarında (-40°C~+90°C) güvenilir çalışma gerektiren uygulamalarda
• Sinyal İzolasyonu Gerektiren Devreler: Giriş-çıkış arası yüksek gerilim izolasyonu istenen sistemlerde

DCWN03B-12 Datasheet PDF
