XLN-60-H-DA2, Dali2 Trafo NFC Programlı, Akım ayarlı 60W 900mA-1700mA IP67 Dış mekan, led sürücü

XLN-60-H-DA2

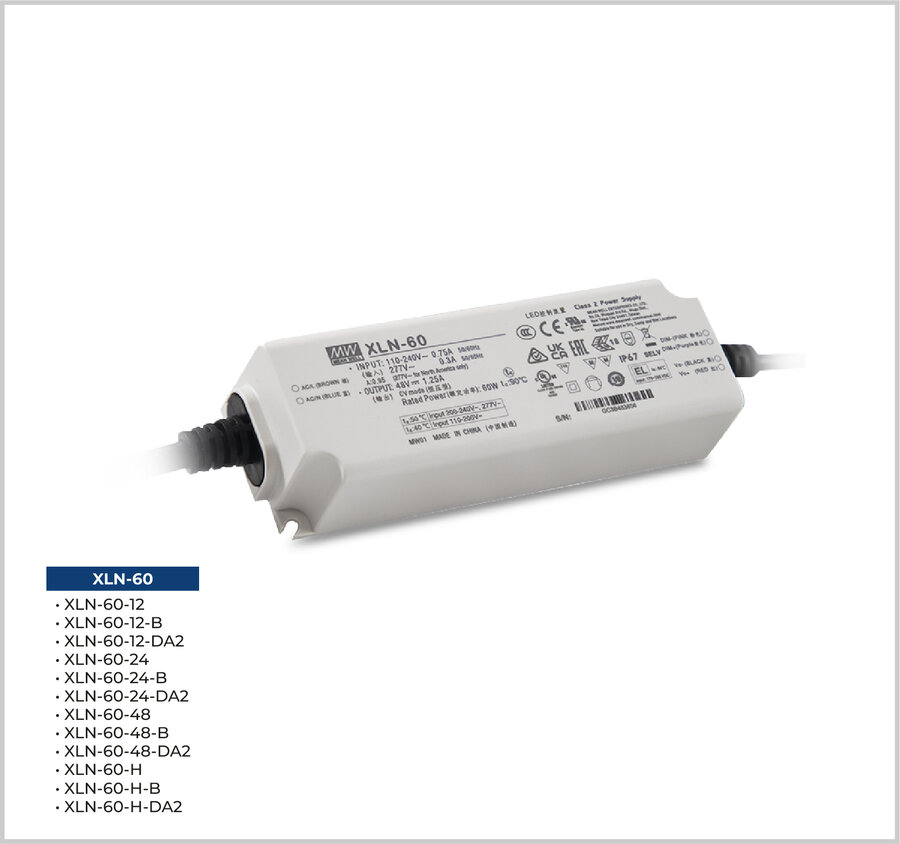

XLN-60-H-DA2, MEAN WELL markasına ait, 60W gücünde, çoklu kademeli sabit güç (Multiple-Stage Constant Power) çıkışlı, IP67 tam dolgulu (fully encapsulated), dahili DALI-2 dimleme özellikli bir LED sürücüdür (LED driver). XLN-25-H-DA2 ve XLN-40-H-DA2 ile aynı ailenin en yüksek güçlü versiyonudur — bağımsız kablolu çıkış tasarımı ve IP67 su geçirmezliği paylaşır; çıkış akımı yalnızca NFC ile ayarlanabilir.

Teknik Özellikler;

• Marka: MEAN WELL
• Model: XLN-60-H-DA2
• Ürün Tipi: Çoklu Kademeli Sabit Güç LED Sürücü, DALI-2 dimleme, IP67
• Açık Devre Gerilimi (Open Circuit Voltage): 60V
• Varsayılan Çıkış Akımı: 1400mA
• Çıkış Akımı Ayar Aralığı (Yalnızca NFC ile): 0,9–1,7A
• Sabit Akım Bölgesi (Constant Current Region): 9–54V
• Anma Gücü: 60W
• Akım Dalgalanması (Current Ripple): <%4
• Akım Toleransı: ±%5
• Dimleme Aralığı: %0–%100
• Kurulma/Yükselme Süresi: 800ms, 100ms (230VAC) / 1000ms, 100ms (115VAC)
• Giriş Gerilim Aralığı: 100–305V AC / 155–400V DC
• Giriş Frekans Aralığı: 47–63 Hz
• Güç Faktörü (PF): ≥0,95 (115VAC), ≥0,95 (230VAC), ≥0,9 (277VAC) tam yükte
• Toplam Harmonik Distorsiyon (THD): <%20 (yük ≥%60/230VAC; yük ≥%75/277VAC), <%10 (yük %100/230VAC)
• Verimlilik (Tipik): %90 (1050mA/54V çıkışta ölçülmüş)
• AC Giriş Akımı: 0,75A (115VAC), 0,35A (230VAC), 0,3A (277VAC)
• Ani Giriş Akımı (Inrush): 15A (soğuk başlatma, 230VAC, twidth=310µs, %50 Ipeak'te ölçülmüş, NEMA 410 uyumlu)
• 16A Sigortada Maks. Cihaz Sayısı: 25 adet (Tip B) / 36 adet (Tip C) @230VAC
• Kaçak Akım: <0,75mA / 277VAC
• Bekleme Gücü Tüketimi: <0,5W (dimleme kapalı, standart B/DA2 tipi için)
• Kısa Devre Koruması: Hiccup modu, otomatik kurtarma
• Aşırı Sıcaklık Koruması: DA2 tipi: Kademe 1 %75 yüke derating, Kademe 2 %50 yüke derating, otomatik kurtarma; Blank & B tipi: en düşük çıkış seviyesine derating, otomatik kurtarma
• Çalışma Sıcaklığı: Tcase = -25°C ile +90°C
• Maks. Case Sıcaklığı: 90°C
• Çalışma Nem Aralığı: %20–%90 RH, yoğuşmasız
• Depolama Sıcaklığı / Nem: -40°C ile +80°C, %10–%95 RH
• Sıcaklık Katsayısı: ±%0,03/°C (0–50°C)
• Titreşim: 10–500Hz, 2G, 10dk/döngü, X/Y/Z eksenlerinde 60dk
• Koruma Sınıfı: IP67 (tam dolgulu gövde, su/toz geçirmez)
• Dimleme Yöntemi: DALI-2 (DT6) dijital dimleme + PUSH dimming
• PUSH Dimming Fonksiyonları: Kısa basış (0,1–1sn) ON/OFF; çift tıklama (1,5sn içinde) %100 dimleme; uzun basış (1,5–10sn) yön değiştirerek dimleme
• DALI Standardı: IEC62386-101, 102, 207
• Dayanım Gerilimi (Withstand Voltage): I/P-O/P: 3,75kVAC
• İzolasyon Direnci: I/P-O/P: >100MΩ / 500VDC / 25°C / %70 RH
• Flicker: PstLM ≤1, SVM ≤0,4
• Güvenlik Standartları: ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 (acil aydınlatma uyumlu, DC giriş 176–280VDC), BS EN/EN62384 independent, BIS IS15885(Part2/Sec13), GB/T19510.1, GB/T19510.213, EAC TP TC004, UL8750 (Type HL ve Class P), CSA C22.2 No.250.13-12, AS/NZS 61347-1, AS/NZS 61347-2-13
• MTBF: 4053,7K saat min. (Telcordia SR-332, Bellcore), 329,4K saat min. (MIL-HDBK-217F, 25°C)

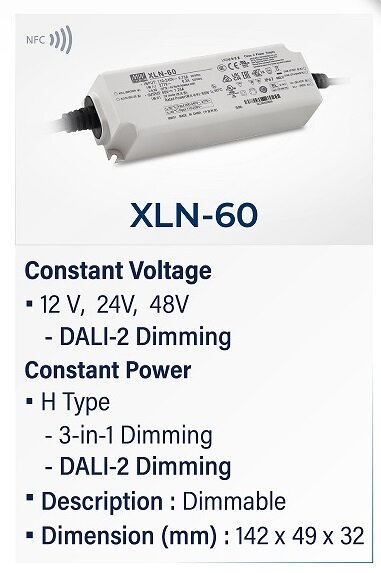

• Boyutlar: ~141,5 × 49 × 32 mm (gövde), kablo uçlarıyla toplam uzunluk modele göre 150–180mm
• Ağırlık/Paketleme: 0,49kg; 30 adet/koli: 15,7kg / 0,81 CUFT
• Kablo Tipi: SJOW 17AWG×2C & H05RN-F 2×1,0mm² (AC giriş), UL2517 (18AWG×2) (DA+/DA- kontrol)
• Tahmini Ömür: >50.000 saat (Tcase ≈75°C veya altında)

Çıkış Akım Kademeleri (yaklaşık, yalnızca NFC ile ayarlanabilir);

• 900mA (Vo aralığı: 9–54V)
• 1050mA (9–50V)
• 1200mA (9–46V)
• 1300mA (9–43V)
• 1400mA — varsayılan (9–40V)
• 1500mA (9–38V)
• 1600mA (9–38V)
• 1700mA (9–36V)

Not: Kademeler arası tam voltaj sınırları için resmi datasheet'teki grafiğe bakılması önerilir; yukarıdaki değerler kaynak tablodaki genel eğilimi yansıtmaktadır.

Resmi MEAN WELL datasheet'inde (XLN-60-SPEC), XLN-60'ın XLN-25 ve XLN-40 ile aynı ürün ailesinin en yüksek güçlü ve en yüksek akım kademesine (1700mA'e kadar) sahip üyesi olduğu; ayrıca bu güç seviyesinde diğer XLN modellerinden farklı olarak 15A'lık daha yüksek ani giriş akımı (inrush current) gösterdiği görülmektedir.

Temel Kullanım Alanları;

• Dış mekan / nemli ortam LED aydınlatma uygulamaları (IP67 sayesinde)
• Gömme spot (recessed light) armatürleri
• Downlight uygulamaları
• Panel light aydınlatma
• Ticari ve mimari aydınlatma projeleri
• Dekoratif aydınlatma
• LED şerit ve modül aydınlatma (yüksek güç gerektiren sabit akım LED yükleri)
• DALI dijital aydınlatma sistemleri
• Acil aydınlatma (emergency lighting) uygulamaları (DC giriş 176–280VDC ile)
• Peyzaj ve dış cephe aydınlatması

MEAN WELL, XLN-60 serisini özellikle nem/su geçirmezlik gerektiren, DALI-2 dimleme desteğine sahip ve NFC üzerinden sahada akım ayarı yapılabilen kompakt bir sabit güç LED sürücü serisi olarak konumlandırmaktadır; ailenin en yüksek güç kapasitesine sahip modeli olduğundan daha büyük LED armatür/modül projeleri için tercih edilir.
