Teknik Özellikler;
- Marka: MEAN WELL

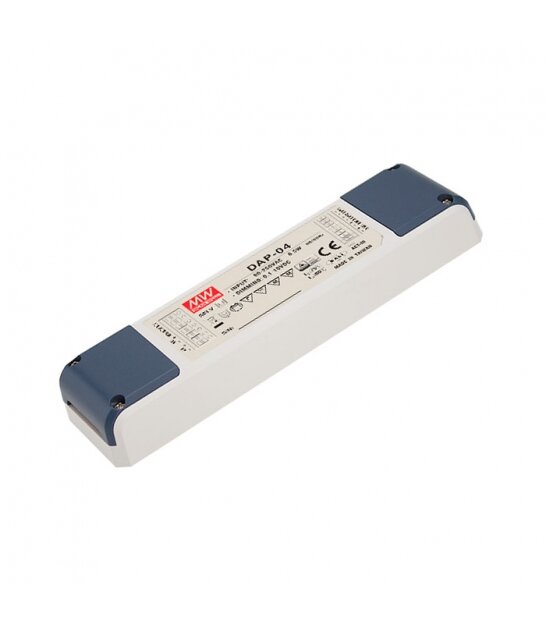

- Model: DAP-04
- Ürün Tipi: DALI-PWM sinyal dönüştürücü
- Giriş Sinyali: DALI veya Push Dim
- Çıkış Sinyali: PWM, 1 kHz (Tipik)
- Çıkış Kanal Sayısı: 4
- Çıkış PWM Mantığı: Active High / Active Low, jumper ile seçilebilir
- Fabrika Ayarı: Active High
- Dimleme Aralığı: %1–%100
- Giriş Gerilim Aralığı: 90–305V AC / 127–431V DC
- AC Frekans Aralığı: 47–63 Hz
- Tipik AC Giriş Akımı: 0,1A
- Tipik Güç Tüketimi: <0,5W
- Ani Giriş Akımı (Inrush): 15A, 230VAC'de soğuk başlatma
- Röle Kontak Kapasitesi: 240VAC / 8A
- Röle Fonksiyonu: LED güç kaynağı ON/OFF kontrolü
- DALI Standardı: IEC62386-101, IEC62386-102, IEC62386-207 ile uyumlu
- Dimleme Eğrisi: Linear veya logarithmic olarak seçilebilir
- İzolasyon: Tam izole plastik gövde
- İzolasyon Sınıfı: Class II
- Topraklama: FG yok
- Koruma Sınıfı: IP20
- Çalışma Sıcaklığı: -30°C ile +60°C
- Çalışma Nem Aralığı: %20–%90 RH, yoğuşmasız
- Depolama Sıcaklığı: -40°C ile +80°C
- Depolama Nem Aralığı: %10–%95 RH
- Boyutlar: 165 × 46 × 23 mm
- Ağırlık: 0,16 kg
- İzolasyon Dayanımı: I/P-O/P: 3,75 kVAC
- İzolasyon Direnci: >100 MΩ / 500VDC / 25°C / %70 RH
- Kaçak Akım: <0,5mA / 240VAC
- Titreşim: 10–500Hz, 2G, 60 dakika
- MTBF: 2515,5K saat minimum, Telcordia SR-332; 246,9K saat minimum, MIL-HDBK-217F, 25°C
- Sertifikalar / Standartlar: BS EN/EN61347-1, BS EN/EN61347-2-11, BS EN/EN61058-1, EAC TP TC 004, AS/NZS62368.1
- EMC: EN55015, EN61000-3-2/3, EN61000-4-2/3/4/5/6/8/11, EN61547 ve EAC TP TC 020
- Garanti: 3 yıl
- RoHS: Uyumlu

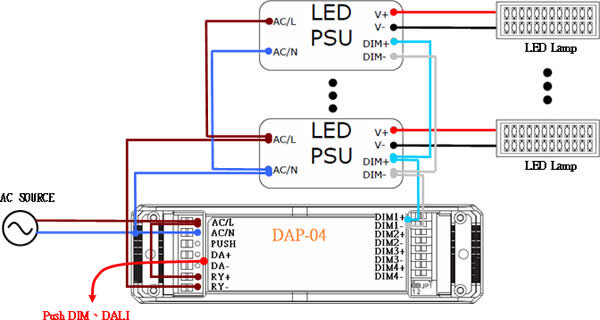

DAP-04'ün her çıkış kanalı 20 adede kadar MEAN WELL LED güç kaynağını kontrol edebilir. Dört kanal birlikte kullanıldığında toplamda 80 adede kadar LED güç kaynağı kontrol edilebilir. Aynı kanala bağlı güç kaynakları aynı dimleme yüzdesinde çalışırken, dört kanalın dimleme seviyeleri birbirinden bağımsız olarak kontrol edilebilir.
Temel Kullanım Alanları;
DAP-04, DALI tabanlı aydınlatma kontrol sistemlerini PWM dimleme girişine sahip MEAN WELL LED güç kaynaklarıyla entegre etmek için kullanılabilir. Özellikle:
- İç mekan aydınlatma sistemleri
- Ofis aydınlatmaları
- Dekoratif aydınlatma
- DALI kontrollü LED aydınlatma
- Ticari bina aydınlatmaları
- LED armatür dimleme uygulamaları
- Merkezi aydınlatma kontrol sistemleri
- Çoklu LED güç kaynağı kontrolü
- Push Dim kontrollü aydınlatma sistemleri
- Mimari aydınlatma sistemleri
- MEAN WELL 3-in-1 dimleme özellikli LED güç kaynakları
- Profesyonel aydınlatma otomasyonu
MEAN WELL, DAP-04 serisini özellikle DALI sinyalini PWM'e dönüştürerek 3-in-1 dimleme özellikli LED güç kaynaklarının kontrol edilmesi amacıyla konumlandırmaktadır. Dahili Push Dim fonksiyonu ve ON/OFF kontrolü için röle yapısı da ürünü farklı aydınlatma kontrol senaryolarında kullanılabilir hale getirir.
