SAWS1564A

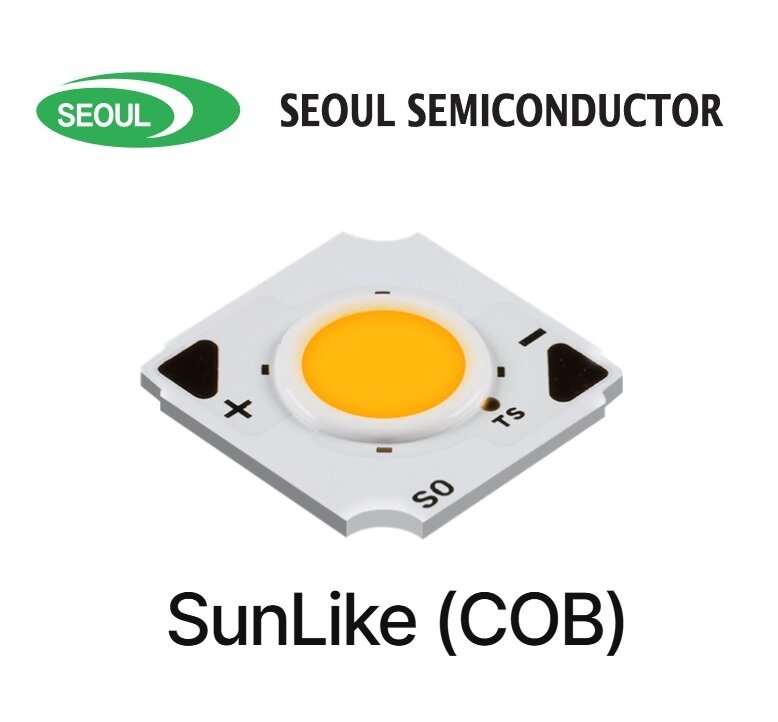

SAWS1564A, Seoul Semiconductor'a ait, SunLike COB (Chip on Board) serisinden, doğal güneş ışığına en yakın spektrumu sunan bir LED çözümüdür. Ürün, violet LED çipi ve TRI-R fosfor teknolojisi kullanılarak human centric lighting (insan merkezli aydınlatma) uygulamaları için özel olarak tasarlanmıştır. SAWS1564A bir referans kod olup, aynı aile altında farklı renk sıcaklıklarında (2700K–6500K) üretilen tam part number'lar S4SM-1564xx9736-0B500H3S-00001 formatındadır.

Teknik Özellikler;

• Marka: Seoul Semiconductor
• Model / Referans Kod: SAWS1564A
• Tam Ürün Ailesi Kodu: S4SM-1564xx9736-0B500H3S-00001
• Ürün Tipi: SunLike COB (Chip on Board)
• Boyut: 19mm × 19mm
• LES (Light Emitting Surface): 14,5mm
• CRI (Tipik): 97 (BBL üzerinde)
• Renk Sıcaklığı Seçenekleri: 2700K, 3000K, 3500K, 4000K, 5000K, 6500K
• Binning: MacAdam 3-step
• Görüş Açısı (2θ½): 115°

Tipik Elektro-Optik Karakteristikler (Tj=85°C, IF=0,43A);

• 6500K: 1806 lm, VF 35,0V
• 5000K: 1738 lm, VF 35,0V
• 4000K: 1687 lm, VF 35,0V
• 3500K: 1659 lm, VF 35,0V
• 3000K: 1574 lm, VF 35,0V
• 2700K: 1547 lm, VF 35,0V
• Luminous Flux Toleransı: ±%7
• Forward Voltage Toleransı: ±%3
• CRI Toleransı: ±2

Mutlak Maksimum Değerler;

• İleri Akım (Forward Current, IF): Min. 0,43A – Maks. 0,86A
• Güç Kaybı (Power Dissipation, Pd): Min. 15,1W – Maks. 33,2W
• Junction Sıcaklığı (Tj): Maks. 125°C
• Çalışma Sıcaklığı (Topr): -40°C ile +85°C
• Yüzey Sıcaklığı (TS): -40°C ile +105°C
• Depolama Sıcaklığı (Tstg): -40°C ile +105°C
• Termal Direnç (Junction to Substrate, RθJ-S): 0,5 K/W
• ESD Hassasiyeti (HBM): Class 3A (JESD22-A114-E)

Renk Bin Yapısı (Tj=85°C, IF=0,43A);

• 6500K (AE3 bin): Min. 1680 lm – Tip. 1806 lm, VF 33,3–37,0V
• 5000K (CE3 bin): Min. 1616 lm – Tip. 1738 lm
• 4000K (EE3 bin): Min. 1569 lm – Tip. 1687 lm
• 3500K (FE3 bin): Min. 1543 lm – Tip. 1659 lm
• 3000K (GE3 bin): Min. 1464 lm – Tip. 1574 lm
• 2700K (HE3 bin): Min. 1439 lm – Tip. 1547 lm

Diğer;

• Depolama Koşulu: 5°C–30°C, maks. %50 RH (nem)
• Sertifikalar / Uygunluk: RoHS uyumlu, UL Recognized Component (E359235)
• Paketleme: 20 adet/tepsi (tray), tepsi hava geçirmez şekilde paketlenir

Resmi Seoul Semiconductor datasheet'inde (S4SM-1564xx9736-0B500H3S-00001, Rev1.1, 7 Ağustos 2019) SunLike COB serisinin, geniş metal alanı sayesinde diğer güç LED çözümlerinden daha iyi termal yönetim sunduğu ve mağaza, müze, hastane gibi premium ışık kalitesi gerektiren uygulamalar için tasarlandığı belirtilmektedir.

Temel Kullanım Alanları;

• Ticari aydınlatma (mağaza, showroom)
• Müze ve galeri aydınlatması
• Hastane ve sağlık tesisi aydınlatması

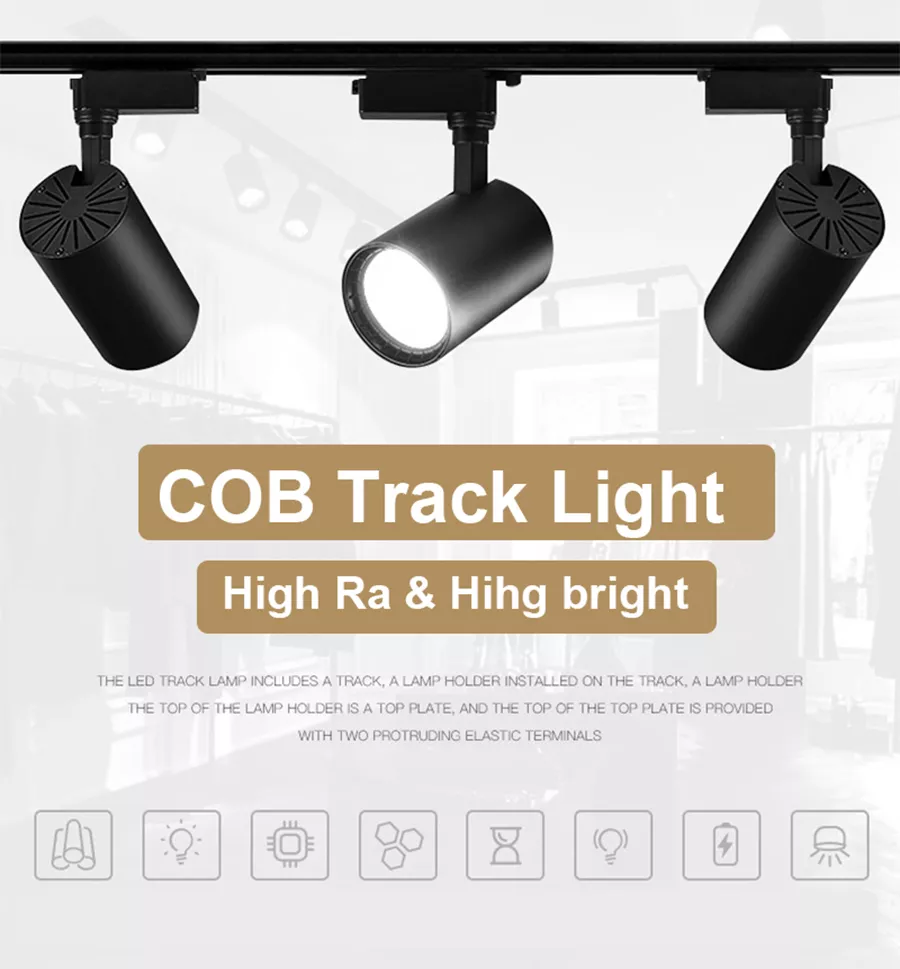

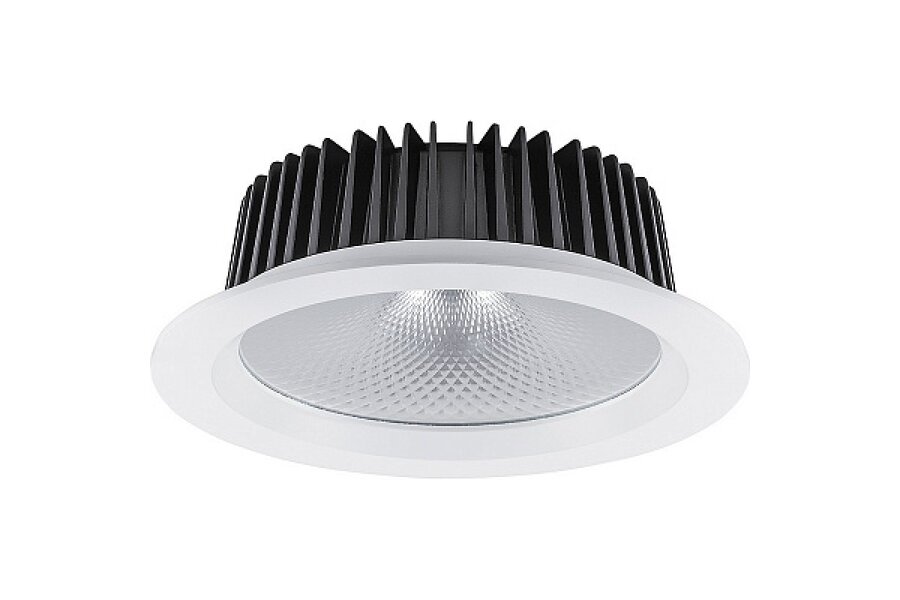

• Spot ve downlight armatürleri
• Replacement lamp uygulamaları (ampul, PAR, MR16)
• Endüstriyel aydınlatma
• Konut (residential) aydınlatması
• Human centric lighting (insan merkezli / biyolojik ritme uygun aydınlatma) projeleri
• Premium ışık kalitesi gerektiren perakende ve sergi alanları

Seoul Semiconductor, SunLike COB serisini özellikle doğal güneş ışığı spektrumuna en yakın ışığı sunması ve yüksek CRI (97) değeriyle, renk doğruluğunun kritik olduğu premium ticari ve kurumsal aydınlatma projeleri için konumlandırmaktadır.

SAWS1564A Datasheet PDF
