CHT8024BH-W25G, Fan, 24V, 80*80*25mm Meanwell Fan

CHT8024BH-W25G

CHT8024BH-W25G, MEAN WELL (PowerNex) markasına ait, güç kaynakları ve endüstriyel/elektronik cihazlarda soğutma amacıyla kullanılan 24V DC fırçasız (brushless) eksenel fandır. 80 × 80 × 25 mm kompakt kare yapıya sahip olan ürün, çift bilyalı (Dual Ball Bearing) rulman sistemi sayesinde uzun süreli ve güvenilir çalışma için tasarlanmıştır. Ürün 8.300 RPM ±%10 dönüş hızı ve 92,03 CFM hava debisi sunmaktadır. MEAN WELL'in resmi PowerNex kataloğunda 24V DC Fan serisi içerisinde yer almaktadır.

Teknik Özellikler;

• Marka: MEAN WELL (PowerNex)
• Model: CHT8024BH-W25G
• Fan Tipi: DC fırçasız (Brushless) aksiyel fan
• Boyutlar: 80 × 80 × 25 mm (Kare tasarım)
• Çalışma Voltajı: 24V DC
• Çalışma Gerilimi Aralığı: 12,0–26,4V DC
• Başlangıç Gerilimi: 12,0V DC
• Çalışma Akımı: 0,44A (maks. 0,58A)
• Etiket / Sertifikasyon Akımı: 0,90A
• Güç Tüketimi: 10,56W (maks. 13,92W)
• Dönüş Hızı: 8.300 RPM (±%10)
• Hava Akışı: 92,03 CFM (minimum 82,83 CFM)
• Hava Basıncı: 25,39 mmH₂O (minimum 20,57 mmH₂O)
• Ses Seviyesi: 56,5 dB(A) (maks. 59,5 dB(A))
• Rulman (Bearing) Tipi: Çift Bilyalı (Dual Ball Bearing)
• Motor Tipi: Tek fazlı, 4 kutuplu, fırçasız DC motor
• Bağlantı Tipi: 4 kablolu
• Çalışma Sıcaklığı: -10°C ile +70°C
• Çalışma Nem Aralığı: %5–%90 RH
• Depolama Sıcaklığı: -40°C ile +70°C
• Tahmini Çalışma Ömrü: L10 ≥ 70.000 saat, 40°C'de sürekli çalışma
• Otomatik Yeniden Başlatma: Var
• Ters Bağlantı Koruması: Var
• İzolasyon Sınıfı: Class A
• İzolasyon Direnci: Minimum 10 MΩ
• Dielektrik Dayanım: 500VAC, 60Hz, 1 dakika
• Sertifikalar: UL E539302, CE, TÜV
• RoHS / REACH: Uyumlu

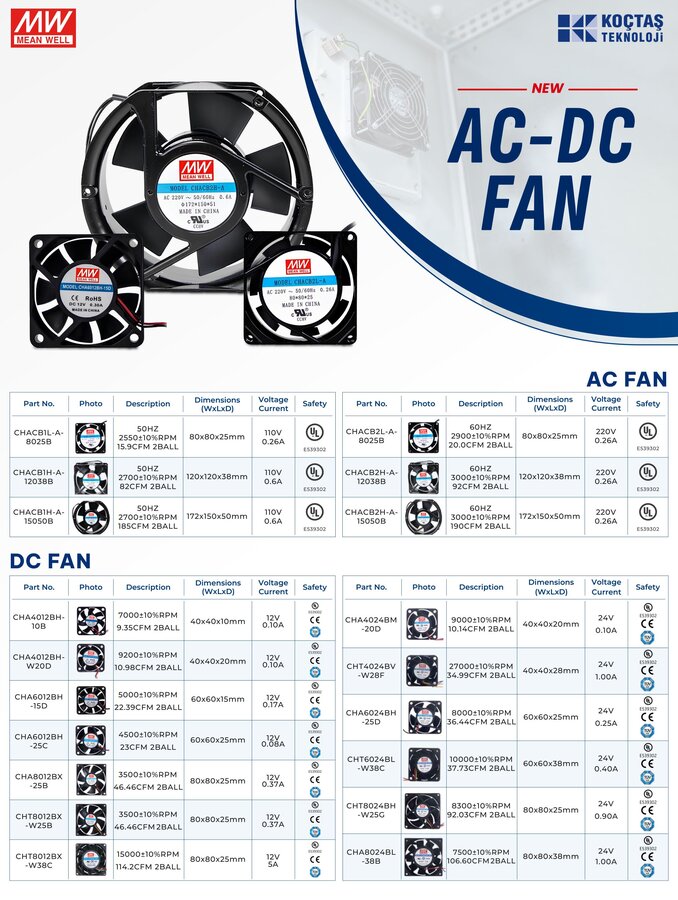

Resmi PowerNex kataloğunda model 24V, 0,90A, 80 × 80 × 25 mm, 8.300 RPM, 92,03 CFM ve 2 Ball Bearing olarak listelenmektedir. Ayrıntılı teknik dokümanda ise gerçek çalışma akımı 0,44A (maks. 0,58A), sertifikasyon/etiket akımı 0,90A olarak ayrıntılı şekilde belirtilmiştir.

Temel Kullanım Alanları;

80 × 80 × 25 mm boyutu, 8.300 RPM yüksek dönüş hızı ve 92,03 CFM hava debisi sayesinde bu fan, yüksek hava sirkülasyonu gerektiren elektronik ve endüstriyel sistemlerde kullanılabilir. Özellikle:

• Güç kaynakları (SMPS)
• Endüstriyel kontrol sistemleri
• Sunucu ve ağ ekipmanları
• Güç modülleri
• Haberleşme ekipmanları
• Otomasyon sistemleri
• Elektronik pano ve muhafazalar
• PCB ve komponent soğutma uygulamaları
• Endüstriyel kontrol cihazları
• Güç elektroniği ekipmanları
• Yüksek ısı üreten kompakt elektronik sistemler
• Termal yönetim ve hava sirkülasyonu uygulamaları

MEAN WELL, 24V CH Serisi fanları özellikle endüstriyel kontrol sistemleri, sunucular, güç modülleri, haberleşme ekipmanları ve otomasyon cihazları gibi uygulamalar için konumlandırmaktadır. Seri çift bilyalı rulman yapısı ve farklı ölçü seçenekleriyle sunulmaktadır.
