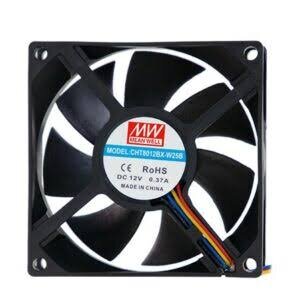

CHT8012BX-W25B, Fan, 12V, 80*80*25mm Meanwell Fan

CHT8012BX-W25B

CHT8012BX-W25B, MEAN WELL (PowerNex) markasına ait, güç kaynakları ve endüstriyel/elektronik cihazlarda soğutma amacıyla kullanılan 12V DC fırçasız (brushless) eksenel fandır. 80 × 80 × 25 mm kare yapıya sahip olan ürün, çift bilyalı (Dual Ball Bearing) rulman sistemi ve PWM kontrol özelliği sayesinde güvenilir ve kontrollü soğutma için tasarlanmıştır. Ürün 3.500 RPM ±%10 dönüş hızı ve 46,46 CFM hava debisi sunmaktadır. MEAN WELL'in resmi PowerNex ürün kataloğunda 12V DC Fan serisi içerisinde yer almaktadır.

Teknik Özellikler;

• Marka: MEAN WELL (PowerNex)
• Model: CHT8012BX-W25B
• Fan Tipi: DC fırçasız (Brushless) aksiyel fan
• Boyutlar: 80 × 80 × 25 mm (Kare tasarım)
• Çalışma Voltajı: 12V DC
• Çalışma Gerilimi Aralığı: 6,0–13,2V DC
• Başlangıç Gerilimi: 6,0V DC
• Akım Tüketimi: 0,23A (maks. 0,30A)
• Etiket / Sertifikasyon Akımı: 0,37A
• Güç Tüketimi: 2,76W (maks. 3,60W)
• Dönüş Hızı: 3.500 RPM (±%10)
• Hava Akışı: 46,46 CFM (minimum 41,81 CFM)
• Hava Basıncı: 5,06 mmH₂O (minimum 4,10 mmH₂O)
• Ses Seviyesi: 36,8 dB(A) (maks. 39,8 dB(A))
• Rulman (Bearing) Tipi: Çift Bilyalı (Dual Ball Bearing)
• Motor Tipi: Tek fazlı, 4 kutuplu, fırçasız DC motor
• Bağlantı Tipi: 4 kablolu
• Kablo Uzunluğu: 300 mm
• Kontrol Özelliği: PWM
• Çalışma Sıcaklığı: -10°C ile +70°C
• Çalışma Nem Aralığı: %5–%90 RH
• Depolama Sıcaklığı: -40°C ile +70°C
• Tahmini Çalışma Ömrü: L10 ≥ 70.000 saat, 40°C'de sürekli çalışma
• Otomatik Yeniden Başlatma: Var
• Ters Polarite Koruması: Var
• İzolasyon Sınıfı: UL Class A
• İzolasyon Direnci: Minimum 10 MΩ
• Dielektrik Dayanım: 500VAC, 60Hz, 1 dakika
• Sertifikasyon: UL E496370, TÜV 6821018026502
• RoHS: Uyumlu

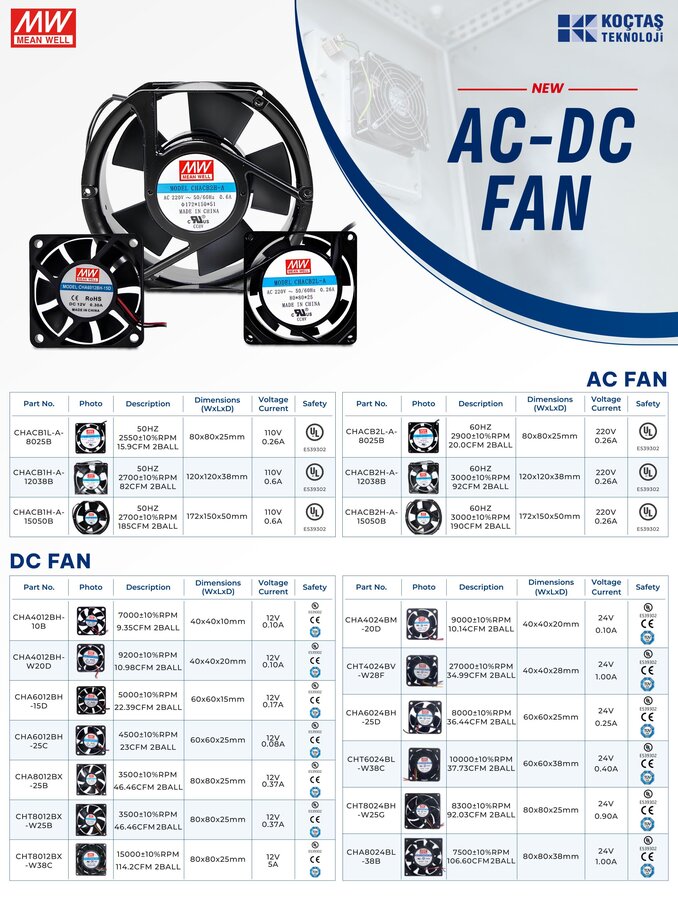

Resmi teknik dokümanda ürünün çalışma akımı 0,23A (maks. 0,30A) olarak verilirken, ürün kataloğunda 12V / 0,37A değeri yer almaktadır. Bu nedenle ürün aramalarında ve teknik karşılaştırmalarda iki değerin farklı kullanım amaçlarına ait olduğu dikkate alınmalıdır.

Temel Kullanım Alanları;

80 × 80 × 25 mm boyutu, 3.500 RPM dönüş hızı, 46,46 CFM hava debisi ve PWM kontrol özelliği sayesinde bu fan, kompakt elektronik ve endüstriyel sistemlerde kontrollü hava sirkülasyonu ve komponent soğutması için kullanılabilir. Özellikle:

• Güç kaynakları (SMPS)
• Endüstriyel kontrol sistemleri
• Elektronik cihazlar
• Güç modülleri
• Haberleşme ekipmanları
• Otomasyon sistemleri
• Sunucu ve ağ ekipmanları
• Elektronik pano ve muhafazalar
• PCB ve komponent soğutma uygulamaları
• Endüstriyel kontrol cihazları
• PWM kontrollü soğutma sistemleri
• Güç elektroniği ekipmanları

için kullanılabilecek 12V DC, 4 kablolu, PWM kontrollü ve çift bilyalı rulmanlı 80 mm fan çözümüdür. MEAN WELL, DC fan grubunu düşük gürültü, iyi hava debisi, düşük güç tüketimi ve güçlü adaptasyon özellikleriyle konumlandırmaktadır.
