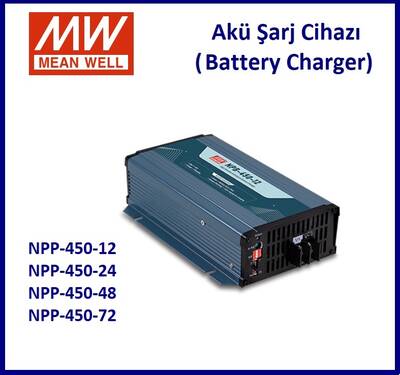

NPP-450-24, Akü Şarj Cihazı, 24V, 13.5A, Battery, Charger

NPP-450-24

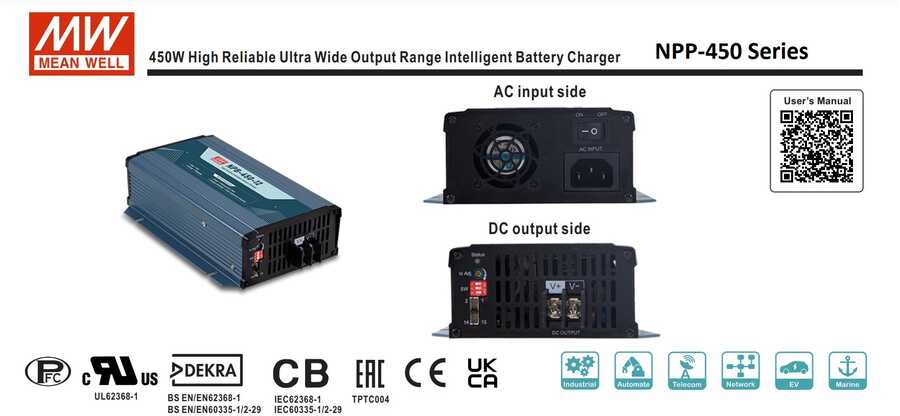

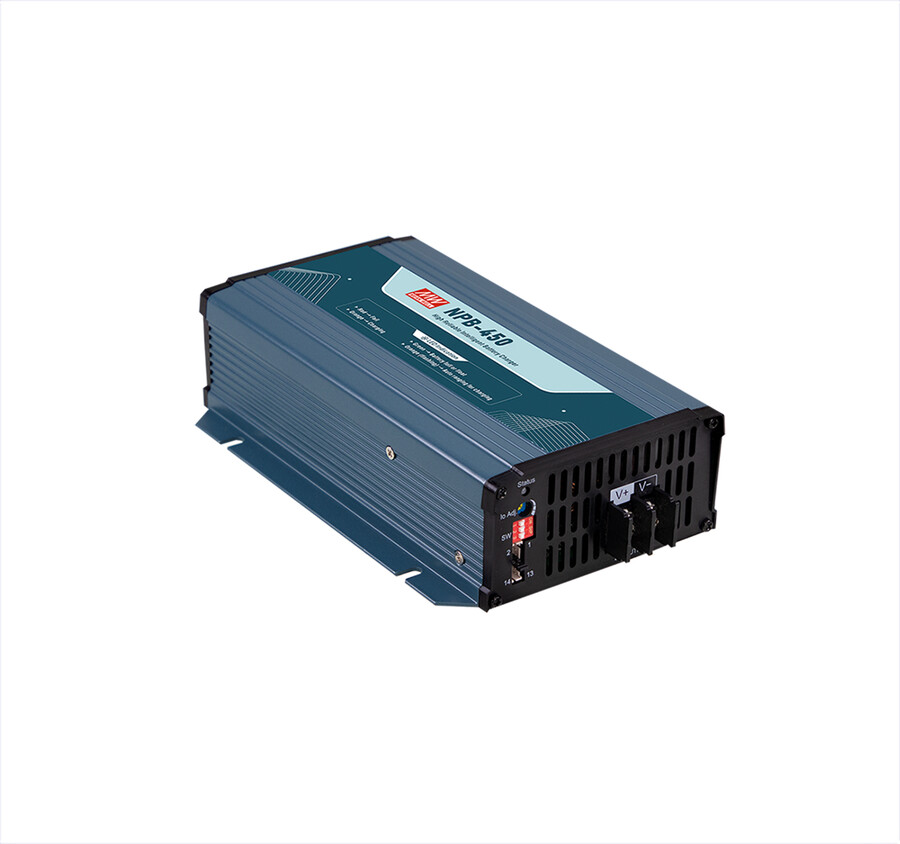

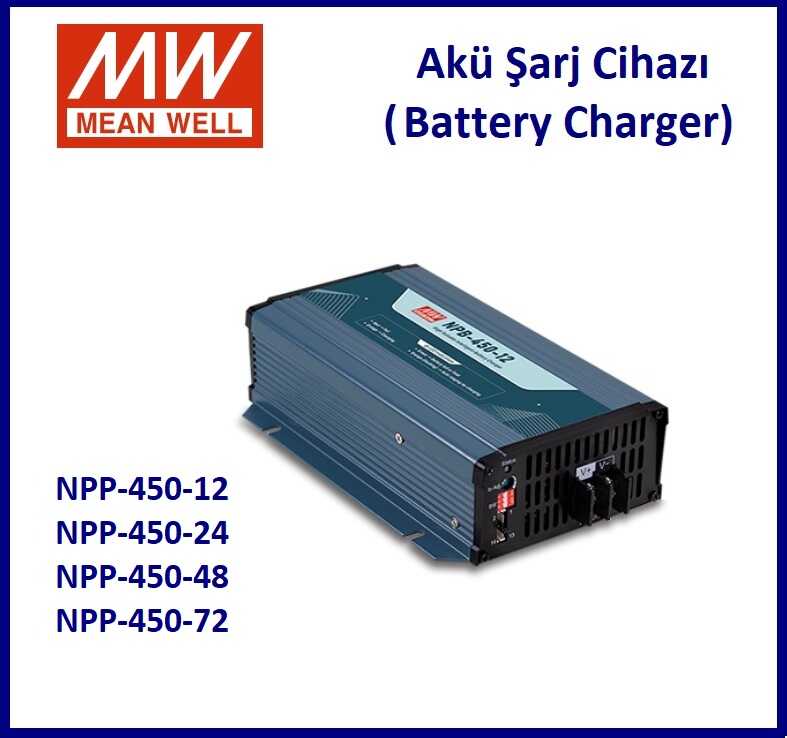

NPP-450-24, MEAN WELL, 453,6W gücünde, yüksek güvenilirlikli, ultra geniş çıkış aralığına sahip, kapalı tip (enclosed type) batarya şarj cihazı ve güç kaynağı 2'si 1 arada (2-in-1) cihazdır. Ön paneldeki 14 pinli konnektörün 3&4 numaralı pinlerine takılan jumper ile Şarj Cihazı Modu / Güç Kaynağı Modu seçilebilir; 24V (nominal) DC çıkış sunar.

Teknik Özellikler;

• Marka: MEAN WELL
• Ürün Tipi: Enclosed Tip, Yüksek Güvenilirlikli Ultra Geniş Çıkış Aralıklı Batarya Şarj Cihazı & Güç Kaynağı (2-in-1)
• DC Çıkış Gerilimi: 21–42V (ayarlanabilir aralık)
• Anma Akımı: 13,5A
• Akım Ayar Aralığı: 6,75–13,5A
• Anma Gücü: 453,6W
• Line Regulation: ±%1,0
• Load Regulation: ±%0,5
• Ripple & Noise (Maks.): 300mVp-p
• Gerilim Toleransı: ±%1,0 (Güç Kaynağı modu)
• Giriş Gerilim Aralığı: 90–264V AC / 127–370V DC
• Giriş Frekans Aralığı: 47–63 Hz
• Güç Faktörü (Tipik): PF>0,98 (115VAC), PF>0,95 (230VAC), tam yükte
• Verimlilik (Tipik): %93
• Ani Giriş Akımı (Cold Start, Tipik): 50A (230VAC)
• Çalışma Sıcaklığı: -30°C ile +70°C (derating eğrisine bakınız)
• Çalışma Nem Aralığı: %20–%95 RH, yoğuşmasız
• Depolama Sıcaklığı/Nem: -40°C ile +85°C, %10–%95 RH
• Sıcaklık Katsayısı: ±%0,05/°C (0–50°C)
• Titreşim: 10–500Hz, 2G, 10dk/döngü, X/Y/Z eksenlerinde 60dk
• Aşırı Yük Koruması: Sabit akım sınırlama, 5 saniye sonra çıkışı kapatma, AC yeniden verilince otomatik kurtarma
• Kısa Devre Koruması: Şarj cihazı kapanır, AC yeniden verilince otomatik kurtarma
• Aşırı Gerilim Koruması: Maks. 43–52V; çıkış gerilimini kapatma ve kilitleme, AC yeniden verilince otomatik kurtarma
• Aşırı Sıcaklık Koruması: Çıkış gerilimini kapatma, sıcaklık düşünce otomatik kurtarma
• DC-OK / Charger OK Sinyali: TTL seviye sinyal; Normal çalışma = H (4,5–5,5V); Hata/koruma = L (-0,5–0,5V)
• Battery Full Sinyali: TTL seviye sinyal; Şarj oluyor = L (-0,5–0,5V); Batarya dolu = H (4,5–5,5V)
• Uzaktan Açma/Kapama (Remote ON-OFF): Kısa devre (10,8–13,2V) = ON; Açık devre (-0,5–0,5V) = OFF
• Güvenlik Standartları: CB IEC62368-1, IEC60335-1/2-29, Dekra BS EN/EN62368-1, BS EN/EN60335-1/2-29, UL62368-1; EAC TP TC004 onaylı
• Dayanım Gerilimi: I/P-O/P: 3kVAC, I/P-FG: 2kVAC, O/P-FG: 0,5kVAC
• EMC Emisyon: BS EN/EN55032 (CISPR32), BS EN/EN55014-1 Class B
• MTBF: 1056,9K saat min. (Telcordia SR-332, Bellcore), 118,5K saat min. (MIL-HDBK-217F, 25°C)
• Boyutlar: 205 × 135 × 55 mm (U×G×Y)
• Ağırlık/Paketleme: 1,02kg; 8 adet/koli: 10kg / 1,71 CUFT

Not: NPP-450-24, panel üzerindeki jumper ile varsayılan olarak Batarya Şarj Cihazı Modu'nda çalışır (kurşun-asit — flooded, Gel, AGM — bataryalar için 3 kademeli şarj eğrisi: Constant Current → Constant Voltage → Float); Boost Charge Voltage: 28,8V, Float Charge Voltage: 27,6V, önerilen batarya kapasitesi 45–155AH. Jumper çıkarıldığında cihaz Güç Kaynağı Modu'na geçer (21–42V ayarlanabilir çıkış).

Temel Kullanım Alanları;

• E-bisiklet, e-scooter ve özel araçlar için batarya şarj sistemleri
• Robotik çim biçme makineleri
• Rekreasyonel tekneler

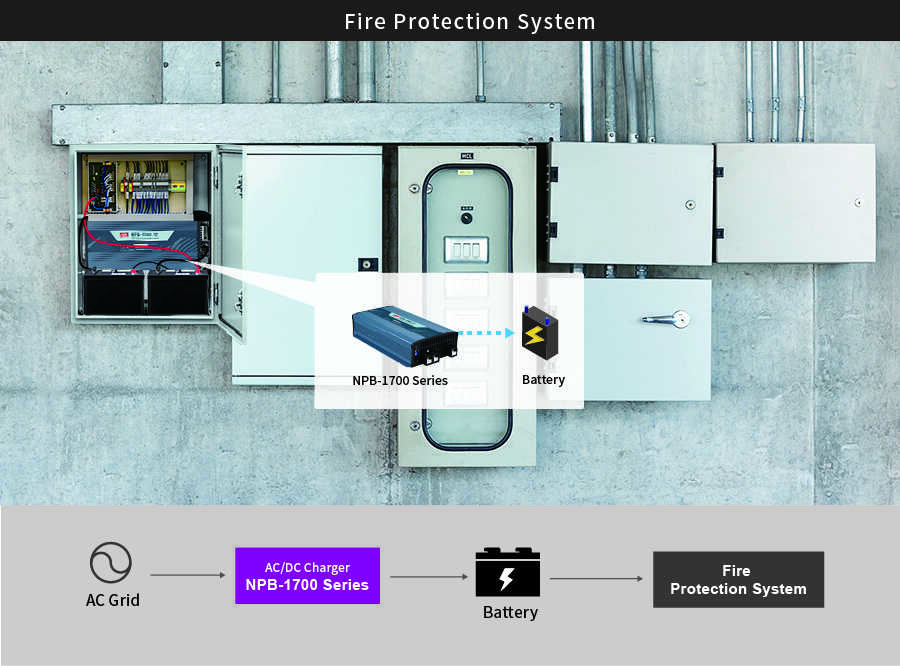

• Güvenlik ve gözetim sistemleri
• Yedek bataryalı endüstriyel ekipmanlar
• Genel amaçlı yüksek güçlü DC güç kaynağı uygulamaları

NPP-450-24 Datasheet PDF
