LRS-1200-48, Power Supply, En Ekonomik Model, ince, 48V, Güç Kaynağı, 25A

LRS-1200-48

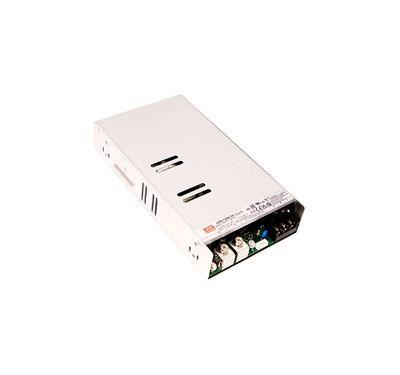

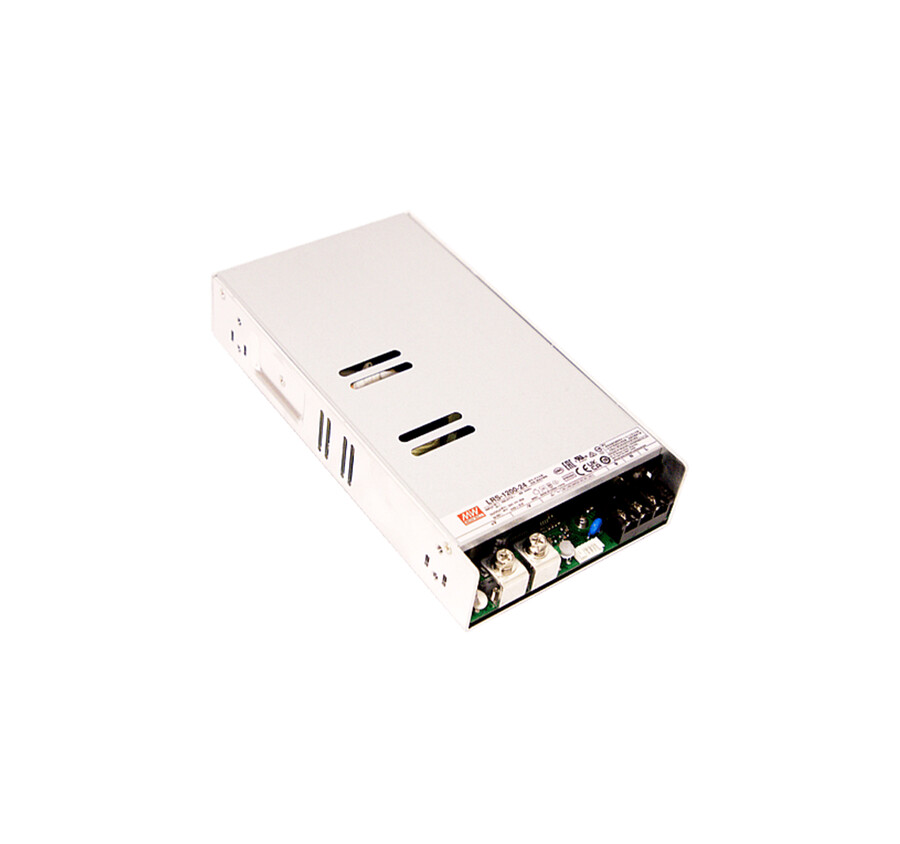

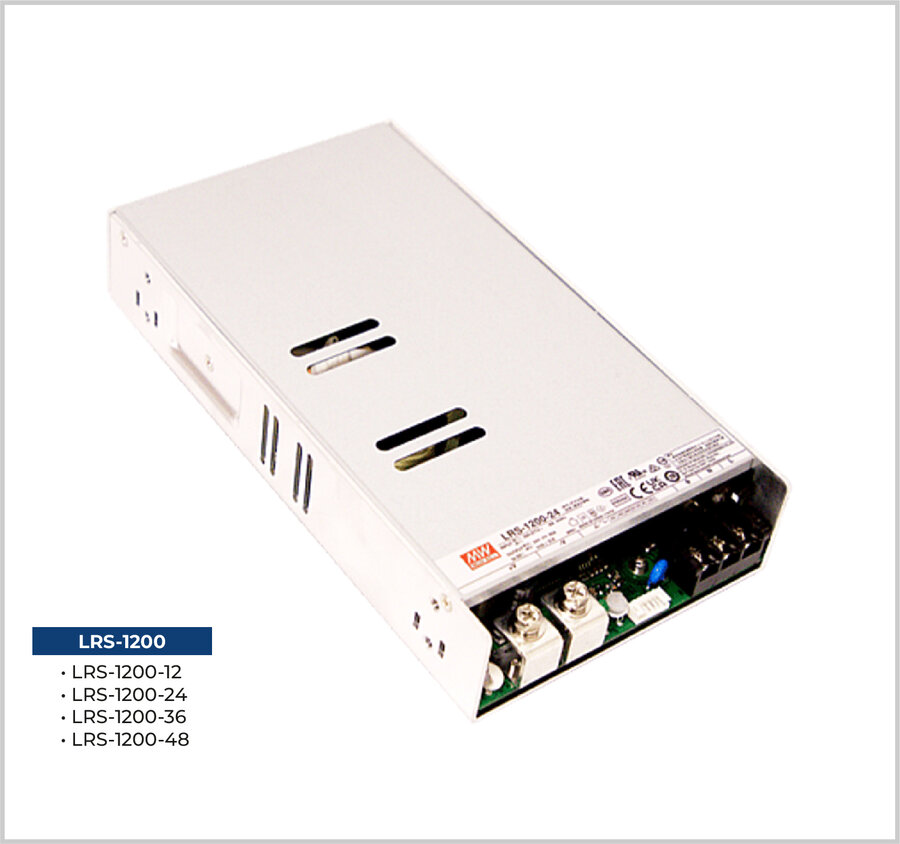

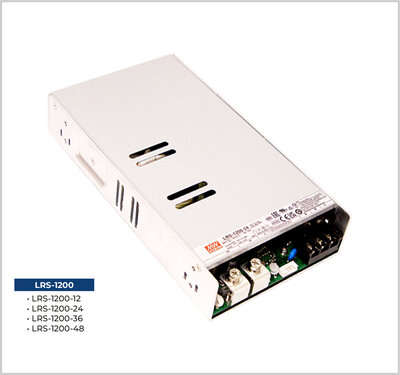

LRS-1200-48, MEAN WELL, 1200W gücünde, düşük profilli (low profile) ekonomik kapalı tip (enclosed type) AC/DC güç kaynağıdır. Fan destekli soğutmaya sahiptir ve 48V DC çıkış sunar.

Teknik Özellikler;

• Marka: MEAN WELL
• Model: LRS-1200-48
• Ürün Tipi: Enclosed Tip, Düşük Profilli Ekonomik AC/DC Güç Kaynağı
• DC Çıkış Gerilimi: 48V
• Anma Akımı: 25A
• Akım Aralığı: 0–25A
• Anma Gücü: 1200W
• Gerilim Ayar Aralığı: 57–67V
• Line Regulation: ±%1,0
• Load Regulation: ±%0,5
• Ripple & Noise (Maks.): 360mVp-p
• Gerilim Toleransı: ±%0,5
• Peak Akım (5 sn): 37,5A
• Peak Güç (5 sn): 1800W
• Kurulma/Yükselme Süresi: 1500ms, 70ms (230VAC) / 1500ms, 70ms (277VAC), tam yükte
• Hold-Up Time (Tipik): 10ms (230VAC) / 10ms (277VAC), tam yükte
• Giriş Gerilim Aralığı: 180–305V AC / 255–431V DC
• Giriş Frekans Aralığı: 47–63 Hz
• Verimlilik (Tipik): %94
• AC Giriş Akımı (Tipik): 7A (230VAC), 5A (277VAC)
• Ani Giriş Akımı (Cold Start, Tipik): 60A (230VAC), 75A (277VAC)
• Kaçak Akım: <2mA (240VAC / 277VAC)
• Çalışma Sıcaklığı: -30°C ile +70°C (derating eğrisine bakınız)
• Çalışma Nem Aralığı: %20–%90 RH, yoğuşmasız
• Depolama Sıcaklığı/Nem: -40°C ile +85°C, %10–%95 RH
• Sıcaklık Katsayısı: ±%0,03/°C (0–30°C)
• Titreşim: 10–500Hz, 3G, 10dk/döngü, X/Y/Z eksenlerinde 60dk
• Aşırı Yük Koruması: Çıkış gücü anma gücün %105'ini 5 saniyeden fazla aşarsa çıkışı kapatır, AC yeniden verilince otomatik kurtarır
• Kısa Devre Koruması: Çıkış gücü anma gücün %150'sini 5 saniyeden fazla aşarsa sabit akım sınırlama ile çıkışı kapatır, AC yeniden verilince otomatik kurtarır
• Aşırı Gerilim Koruması: Çıkış gerilimini kapatma, AC yeniden verilince otomatik kurtarma
• Aşırı Sıcaklık Koruması: Çıkış gerilimini kapatma, AC yeniden verilince otomatik kurtarma
• Uzaktan Kontrol (Remote Control): Power ON – RC+~RC- arası 0–0,8Vdc veya açık devre; Power OFF – RC+~RC- arası harici gerilimle 3,3–10Vdc
• DC-OK Sinyali: TTL seviye sinyal; PSU açık = 3,3–5,6Vdc; PSU kapalı = 0–1Vdc
• Remote Sense: Yük kablolamasındaki gerilim düşümünü 0,3Vdc'ye kadar telafi eder
• Fan Gürültüsü (Tipik): 45dB (%10 yük, Ta=25°C) / 53dB (%70 yük, Ta=25°C); dahili akıllı fan hız kontrolü (PSU iç sıcaklığına göre)
• Güvenlik Standartları: IEC/EN/UL 62368-1 (OVC II, 5000m rakıma kadar), IEC/EN 61558-1/-2-16 (OVC III, 2000m rakıma kadar); CB, UL, DEKRA, RCM, CQC GB4943.1, BSMI CNS15598-1, EAC TP TC004, KC/BIS IS13252(Part1):2010
• Dayanım Gerilimi: I/P-O/P: 4,2kVAC, I/P-FG: 2,1kVAC, O/P-FG: 1,25kVAC
• İzolasyon Direnci: I/P-O/P, I/P-FG, O/P-FG: >100MΩ / 500VDC / 25°C / %70 RH
• EMC Emisyon: BS EN/EN55032 (CISPR32), CNS15936 Class A (iletkenlik/radyasyon); Harmonik Akım BS EN/EN61000-3-2 Class A
• EMC Bağışıklık: ESD Seviye 3 (8kV hava) / Seviye 2 (4kV temas), Radiated Seviye 3 (10V/m), EFT/Burst Seviye 3 (2kV/5kHz), Surge Seviye 4 (Line-Line 2kV / Line-Earth 4kV), Conducted Seviye 3 (10V), Manyetik Alan Seviye 4 (30A/m), Voltage Dips/Interruptions (>%95 dip 0,5 periyot, %30 dip 25 periyot, >%95 kesinti 250 periyot)
• MTBF: 924,6K saat min. (Telcordia SR-332, Bellcore), 93,2K saat min. (MIL-HDBK-217F, 25°C)
• Boyutlar: 225 × 124 × 41 mm (U×G×Y)
• Ağırlık/Paketleme: 1,28kg; 9 adet/koli: 12kg / 0,81 CUFT

Temel Kullanım Alanları;

• Endüstriyel otomasyon makineleri
• Endüstriyel kontrol sistemleri
• Mekanik ekipmanlar
• Elektronik cihazlar

LRS-1200-48 Datasheet PDF
